【导读】近日，络明芯微电子发布了一款12通道线性LED驱动芯片IS32LT3131，进一步丰富汽车尾灯解决方案。该芯片采用高边电流检测，具有更强的ESD防护能力。集成热量分散功能，最大限度地减少IC的热应力。芯片可选择UART/CANLITE/SPI三种通信接口，内部集成CRC校验功能，确保在严苛汽车应用环境中也能够稳健可靠的通信。主要应用于贯穿式尾灯，动态尾灯，迎宾灯等场合。
近日，络明芯微电子发布了一款12通道线性LED驱动芯片IS32LT3131，进一步丰富汽车尾灯解决方案。该芯片采用高边电流检测，具有更强的ESD防护能力。集成热量分散功能，最大限度地减少IC的热应力。芯片可选择UART/CANLITE/SPI三种通信接口，内部集成CRC校验功能，确保在严苛汽车应用环境中也能够稳健可靠的通信。主要应用于贯穿式尾灯，动态尾灯，迎宾灯等场合。
IS32LT3131额定工作电压为4.5V~40V，每通道高达75mA的输出电流，电流精度±5%。芯片支持10bit PWM调光，可以实现细腻的亮度控制和呼吸效果。PWM频率高达31.25KHz，可以避免人耳可听到电容的高频音，同时手机拍照也不会有频闪。每个通道8bit直流电流调节可以微调通道间亮度偏差。芯片内置10bit 的ADC,用于输出电压检测和芯片内部温度检测。IS32LT3131还集成输出PWM占空比监测功能，可以实时监控输出PWM占空比，大大提高输出的可靠性和准确性。此外芯片内置PWM相位延迟控制技术（phase delay），能够减小电源的浪涌电流。内置电流斜率控制和扩频技术，优化EMI性能。芯片通过AEC-Q100 Grade 1认证。图1、IS32LT3131A典型应用电路。
图1、IS32LT3131A典型应用电路
IS32LT3131为系统功能安全设计提供了更高的可靠性和内置安全保障。芯片集成各种故障保护功能，包括LED串开路/短路、单个LED短路、过压、过流、过温、CRC错误等。芯片在发生故障的情况下，故障报告引脚（FAULTB）被拉低，同时将故障状态信息储存在内部的寄存器，MCU可以通过总线读取故障状态寄存器，准确的定位芯片故障类型。多芯片级联应用，可以将FAULTB引脚连在一起，以实现“one fail one fail”功能。IS32LT3131强大的保护及报错功能能够为系统设计提供可靠的保障。IS32LT3131还可以提供功能安全相关文档，大大简化设计工程师实现功能安全ASIL-B的设计。

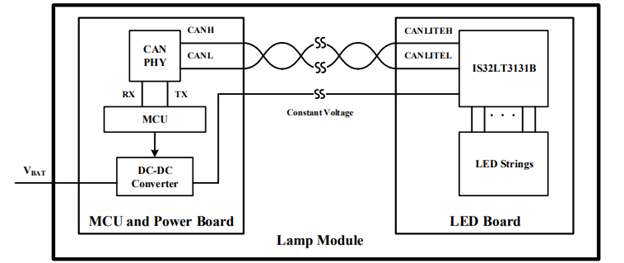

图2、IS32LT3131B典型应用框图
IS32LT3131A 采用UART接口，UART接口与行业标准CAN收发器相结合，可以与远程MCU进行板间通信，减少本地MCU使用，降低系统成本。同一块PCB板上的多个IS32LT3131A可以共享一个CAN收发器，以节约成本。IS32LT3131B采用差分接口CANLITE，该接口与大多数标准CAN收发器兼容。CANLITE接口具有良好的EMI和EMS性能，允许在同一个模组之间进行长距离的跨板通信。IS32LT3131C 采用SPI接口，用于与本地MCU同步串行总线通信。IS32LT3131系列通信接口支持CRC校验，即使在复杂汽车环境中也能确保可靠的通信。为了进一步增强系统鲁棒性，芯片还集成了通信看门狗定时器，当MCU故障或者通信断开时，芯片可自动切换到预设的故障安全状态（Fail safe mode），故障安全模式可通过FSMD 引脚进行配置，根据不同应用配置相应的故障安全模式。表1、Fail safe mode配置。
表1、Fail safe mode 配置
IS32LT3131集成热量分散功能，将IC的的热功耗分散到外部功率电阻Rshunt，大大降低落在芯片上的热功耗，在部分小电流应用条件下可以省掉前级的DC/DC。图3、同样电流条件下，有Rshunt电阻（蓝色）与没有RShunt电阻（橙色）IC热功耗对比。图4、IC和Rshunt电阻热功耗随输入的电压变化。
图3、 IC热功耗随输入电压变化
图4、 热功耗随输入电压变化
IS32LT3131主要特性
工作电压:4.5V~40V
支持热量分散，优化IC的热应力
最大输出电流：75mA/路，电流精度：±5%
Headroom电压：最大1.2V(IOUT=75mA)
UART（A ）,CANLITE（B),SPI（C）
- UART/CANLITE兼容CANFD 物理层，高达1Mbps波特率
- SPI通讯速率高达9MHz
- 通信接口支持CRC校验
- 支持16个物理地址（3131A/B）
- 内置看门狗定时器用于fail-safe mode
10bit（1024 阶）PWM调光
- 最高31.25KHz PWM工作频率
- 内置相位延迟控制，最小化浪涌电流
- 内置电流斜率控制和扩频技术优化EMI性能
每路256 阶 DC 电流调节
32 阶全局电流调节
故障保护与报错功能
- 可编程失效安全模式
- 单颗LED短路检测
- 可配置失效模式（连带失效或者只关闭失效通道）
- LED串开路/短路检测
- 输出过压保护/过流保护（ISET短路）
- CRC 错误检测
- 过温降电流保护/TSD保护
封装：eTSSOP28
工作温度：-40℃~125℃
关于络明芯
络明芯微电子(Lumissil），是全球技术领先的集成电路设计企业，其分支机构分布于厦门、武汉、苏州、合肥、深圳、上海、北京、中国香港、美国、日本、新加坡、欧洲、印度和韩国及其它地区。主要产品为用于中低功率的RGB混色和高功率照明应用的LED驱动、音频驱动、电源、MCU和传感器、GreenPHY和有线通信等各种集成电路芯片。主要应用于汽车；通信；工业、医疗、家电；消费电子等市场。
