鼎阳科技重磅推出8GHz带宽、12-bit的高分辨率示波器，其具备12-bit高精度ADC，1Gpts存储深度，支持USB2.0，以太网等多种协议一致性分析以及LVDS，MIPI等高速信号的眼图及抖动测试，树立了国产示波器的新标杆。

亦高亦精，解析至真

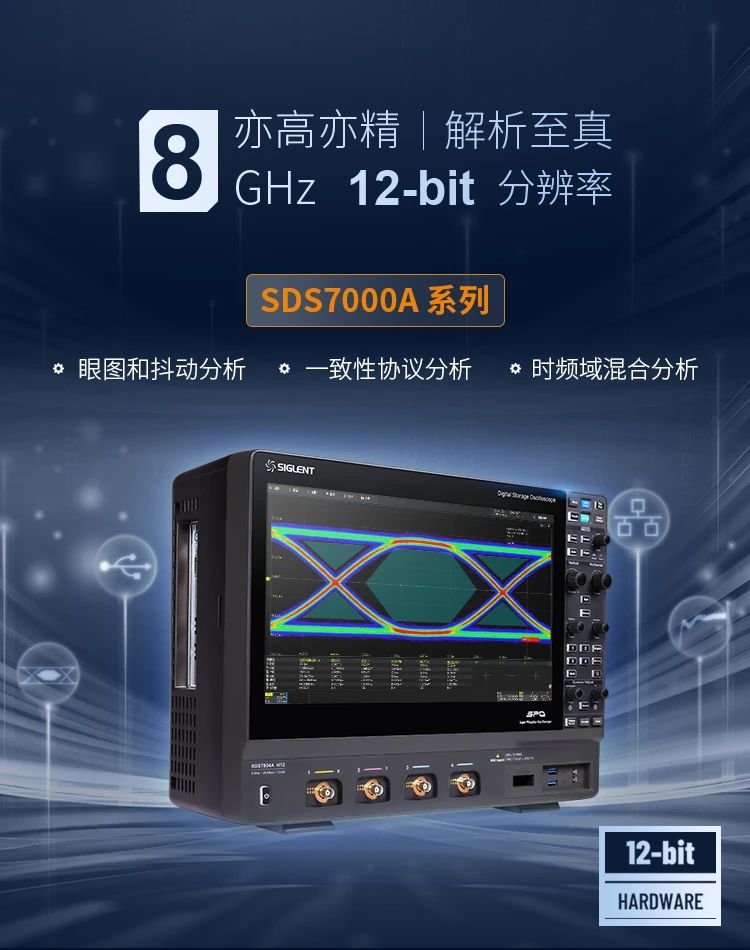

SDS7000A 8GHz 12-bit示波器

在电子系统都朝着高频率、低功耗、低电压发展的趋势下，市场对于数字示波器等测试测量仪器也提出了更高的要求。

SDS7000A系列示波器带宽高达8GHz，能满足更多的高速测试场景。其采用12-bit高分辨率ADC，量化级数高达4096级，是传统8-bit示波器的16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。

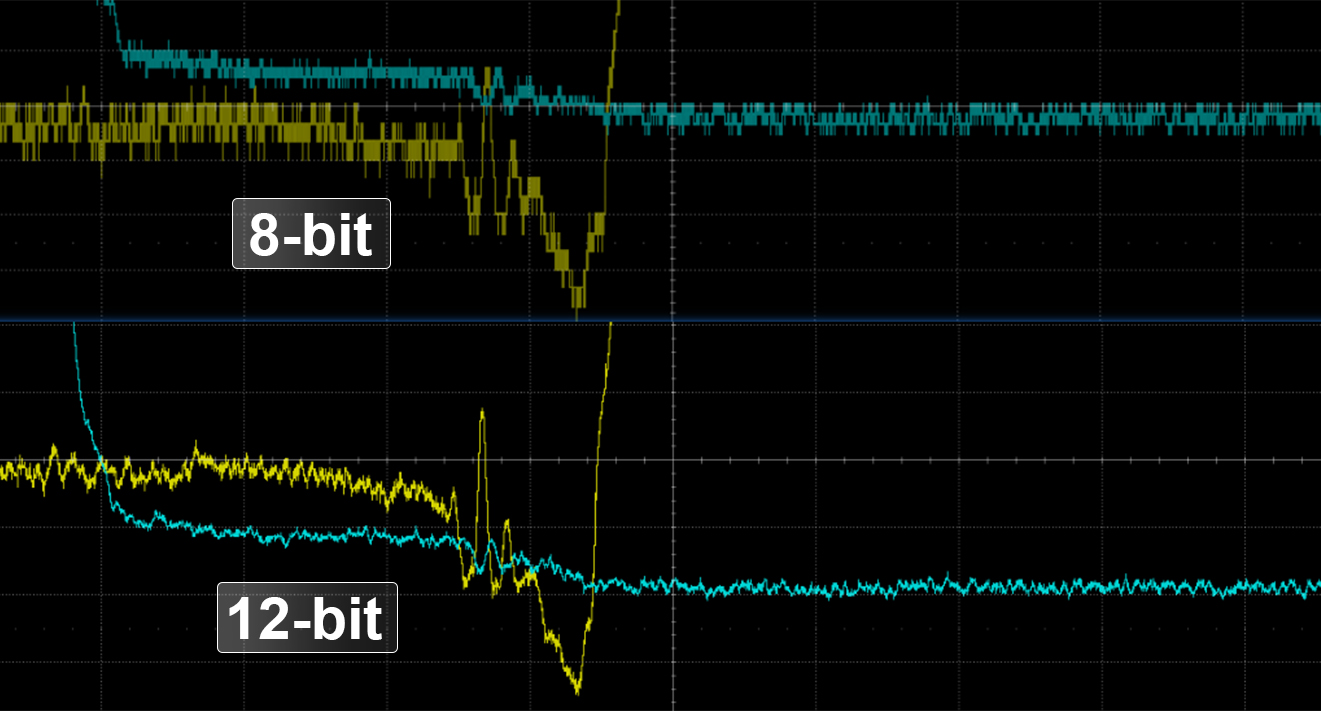

12-bit 示波器更能清楚展示波形细节

眼图和抖动分析

高速信号完整性分析与抖动分析

眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。SDS7000A系列支持眼图测试，增加了更多测量参数，更高效地帮助工程师分析信号质量和确认改进方向。

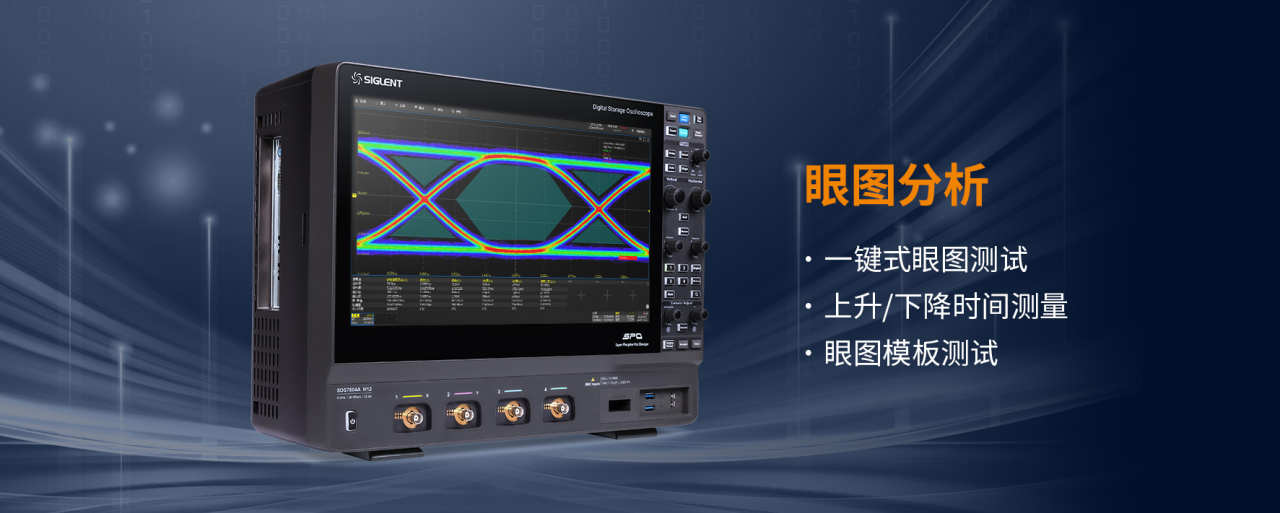

使用SDS7000A进行眼图分析

抖动是评估时钟或数据的时域稳定性的重要指标。SDS7000A提供的抖动分析应用，可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。

使用SDS7000A进行抖动测试

丰富的一致性测试

电气性能和功能测试

SDS7000A目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。

这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。鼎阳科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。

使用SDS7000A进行协议一致性分析

鼎阳科技高分辨率示波器带宽目前已涵盖70MHz～8GHz，并提供多种配套测试解决方案，可广泛应用于第三代半导体、高精度电源、医疗、汽车电子、工业电子等领域。在高带宽高分辨率示波器领域，鼎阳科技继续保持遥遥领先！

来源：鼎阳科技
