【导读】帝奥微电子推出DIO1298专用VBUS过压保护芯片，针对140W USB PD3.1快充设计。该芯片支持28V/6A持续负载，集成33V OVP与20A OCP防护，以24mΩ超低导通电阻突破行业能效极限，为高性能笔记本/工作站提供军工级安全防护。
帝奥微电子推出DIO1298专用VBUS过压保护芯片，针对140W USB PD3.1快充设计。该芯片支持28V/6A持续负载，集成33V OVP与20A OCP防护，以24mΩ超低导通电阻突破行业能效极限，为高性能笔记本/工作站提供军工级安全防护。

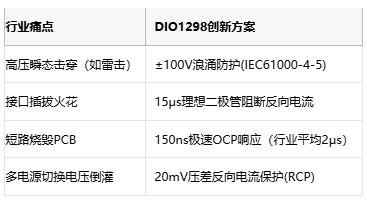

技术难点与解决方案
核心作用
▶ 将PD快充故障率降低90%（通过全场景防护机制）
▶ 电源模块温升减少15℃（24mΩ导通电阻节能）
▶ 支持RTX4090笔记本满血释放（140W持续稳定供电）

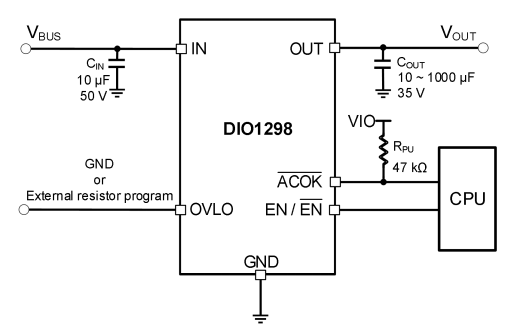

图1 DIO1298的应用框图
VIN=28V,CIN=CL=10uF,RL=20Ω，VOUT到GND短接波形
图2 短路测试图
图3 过流保护测试图
产品关键竞争力
1. 纳秒级防护：
过流保护响应150ns（比竞品快13倍）
短路保护自恢复时间＜1ms
2. 三重安全机制：
33V可调OVP阈值（精度±1.5%）
150℃精准OTP防护
±30kV ESD空气放电防护
3. 能效突破：
28V/5A工况效率99.2%（传统方案97.8%）
"打嗝模式"降低故障态功耗80%
4. 智能诊断：
Power Good开漏输出实时监测
自动区分瞬态波动与永久故障
图4 DIO1298 RCP保护和恢复测试图

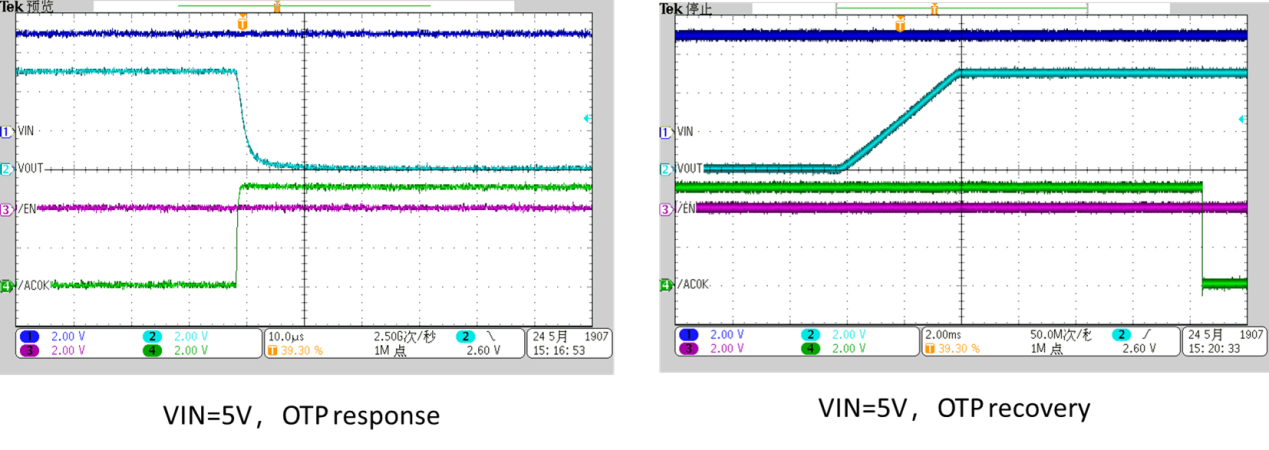

图5 DIO1298 OTP保护和恢复VOUT和ACOK测试图

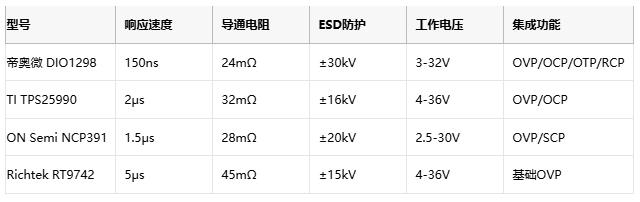

同类竞品对比分析
▶ 速度碾压：OCP响应比TI快13倍，避免MOSFET雪崩击穿
▶ 国产突破：唯一支持±30kV ESD的28V防护芯片
实际应用场景
●游戏本140W适配器：USB-C接口VBUS主防护路径
●移动工作站扩展坞：多设备并联供电隔离
●PD3.1车载快充：应对12V/24V电源浪涌冲击
●智能家居中控：高功率USB-Hub供电保护
产品供货情况
▶ 量产进度：工规级(-40℃~85℃)全系列量产
▶ 交付周期：
标准品：6周（千片起订）
定制OVLO阈值：10周
▶ 渠道支持：
开发套件提供实测波形图（含图2-5全场景）
免费热仿真模型（Flotherm格式）
▶ 产地认证：南通晶圆厂制造，通过AEC-Q100预测试
结语
DIO1298以纳秒级防护重新定义PD快充安全标准，其创新的"理想二极管+RCP"架构有效解决多电源系统电压倒灌难题。该芯片已成功导入多家笔记本大厂140W方案，实测通过8000次插拔寿命测试。随着PD3.1在新能源汽车的普及，帝奥微正研发60V/10A车规升级版，推动快充安全技术向工业4.0纵深发展。
