东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

发布时间:2024-07-19 责任编辑:lina

【导读】东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出新系列8款小型高压电子熔断器(eFuse IC)——TCKE9系列,支持多种供电线路保护功能。首批两款产品“TCKE903NL”与“TCKE905ANA”于今日开始支持批量出货,其他产品将陆续上市。


正式推出小型高压“TCKE9系列”


东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出新系列8款小型高压电子熔断器(eFuse IC)——TCKE9系列,支持多种供电线路保护功能。首批两款产品“TCKE903NL”与“TCKE905ANA”于今日开始支持批量出货,其他产品将陆续上市。


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品


TCKE9系列产品具有电流限制和电压钳位功能,可保护供电电路中的线路免受过流和过压状况的影响,这是标准物理熔断器无法做到的。即使发生异常过流或过压,也能保持指定的电流和电压。


此外,新产品还具有过热保护和短路保护功能,当电路产生异常热量或发生意外短路时,可通过立即关闭eFuse IC来保护电路。eFuse IC的另一个优势是消除复杂的电路设计,并减少组件数量——与使用分立部件实现保护功能相比,可以实现更简单的电路设计,使用更少的组件和更小的面积。


东芝正在为eFuse IC获得国际高级安全标准IEC 62368-1认证,这也将简化客户设备需要进行的认证测试。


目前,该系列产品包含8种产品,涵盖3.3 V、5 V、12 V、20 V四种电压等级,适用于各种供电电压的过压保护,每种电压都有两种类型——自动重试型(eFuse IC自动恢复电路)和锁存型(通过外部信号触发恢复)。客户可以根据自己的需求和设备尺寸选择合适的产品。

东芝官网上现已提供eFuse IC应用电路(带热关断功能)和eFuse IC应用电路(具有增强过流保护功能)的参考设计。


eFuse IC应用电路(带热关断功能)参考设计


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

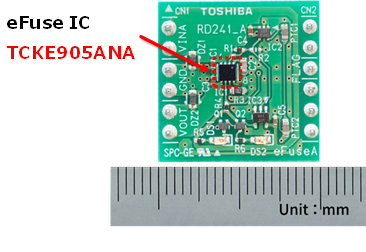

eFuse IC应用电路(带热关断功能)


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

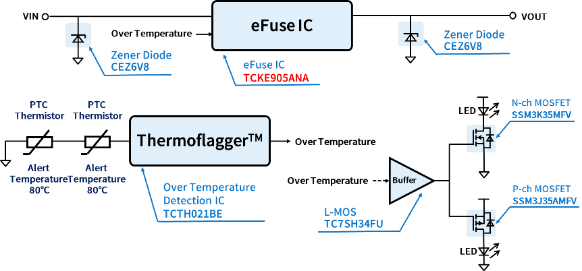

简易方框图


eFuse IC应用电路(具有增强过流保护功能)参考设计


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

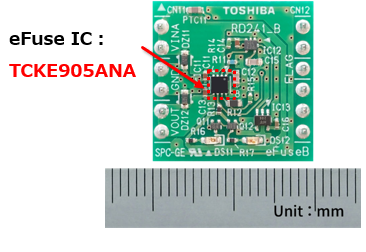

eFuse IC应用电路(具有增强过流保护功能)


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

简易方框图


封装图


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品

WSON8


应用:

-供电电路保护(服务器、SSD、笔记本电脑、游戏控制器、增强现实和虚拟现实设备等)


特性:

-最大输入电压:VIN(最大值)=25.0 V

-低导通电阻:Ron=34 mΩ(典型值)

-高输出额定电流:IOUT=0至4.0 A

-输入过压钳位功能(4种类型)

-过流限制精度:ILIM精度=–17%/+14%(Ta=–40至125 °C,RILIM=487 Ω)

-输出短路响应时间:tSHORT=2 μs(典型值)

-FLAG功能

-纤薄紧凑的WSON8封装:2.0×2.0 mm(典型值),厚度=0.8 mm(最大值)

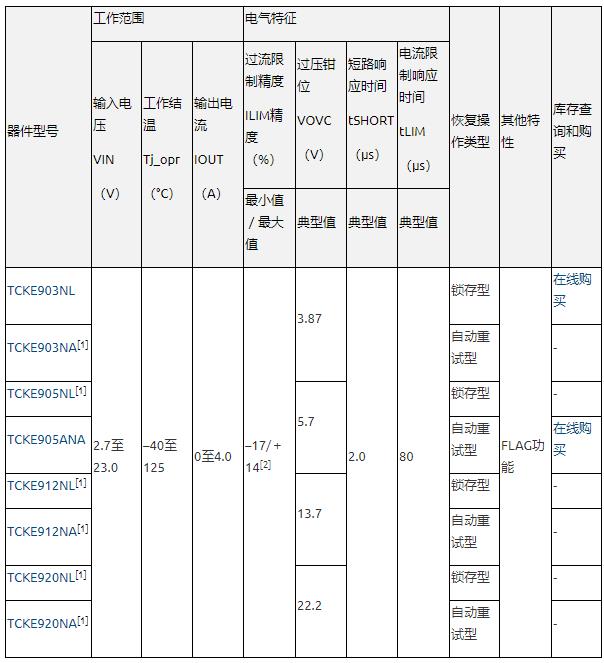

主要规格:


(除非另有说明,Ta=25 °C)


东芝推出全新可重复使用的电子熔断器(eFuse IC)系列产品


注:

[1] 在开发中。

[2] Ta=–40至125 °C,RILIM=487 Ω。


*其他公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息,在公告之日仍为最新信息,但如有变更,恕不另行通知。


关于东芝电子元件及存储装置株式会社


东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。


公司22,200名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,971亿日元(49.6亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。
