功耗暴降30%+三协议并发!芯科第三代无线平台重构物联网生态

发布时间:2025-06-10 责任编辑:lina

【导读】芯科科技(Silicon Labs)推出全球首款22纳米无线SoC平台——SiXG301与SiXG302系列,通过三网并发架构(蓝牙/Zigbee/Thread)与15µA/MHz超低功耗的双轨突破,解决物联网设备“多协议兼容与能效失衡”的核心矛盾。该平台为智能家居、工业传感等场景提供全栈式连接方案,推动边缘设备算力密度提升。


芯科科技(Silicon Labs)推出全球首款22纳米无线SoC平台——SiXG301与SiXG302系列,通过三网并发架构(蓝牙/Zigbee/Thread)与15µA/MHz超低功耗的双轨突破,解决物联网设备“多协议兼容与能效失衡”的核心矛盾。该平台为智能家居、工业传感等场景提供全栈式连接方案,推动边缘设备算力密度提升。



 功耗暴降30%+三协议并发!芯科第三代无线平台重构物联网生态


技术难题与破局之道


传统物联网芯片的瓶颈


1.算力与功耗失衡:边缘AI、实时多协议处理需求激增,但主流40nm工艺芯片难以突破算力与功耗的剪刀差。

2.协议生态碎片化:Matter标准普及加速,但现有芯片多协议支持能力不足,导致设备互联成本上升30%。

3.安全性与集成度矛盾:设备小型化趋势下,外置安全模块占据15%的PCB面积。


芯科科技的创新突破

1.22nm工艺革命:集成AI加速器与硬件加密引擎,算力提升百倍同时功耗降低40%,实现边缘设备本地化AI推理。

2.动态协议管理架构(专利技术):支持Zigbee、蓝牙、Matter over Thread并发运行,SKU复杂度降低50%。

3.安全与能效协同设计:内置安全启动、信任根与物理不可克隆功能(PUF),AIoT设备安全认证周期缩短至3个月。


产品优势与技术亮点

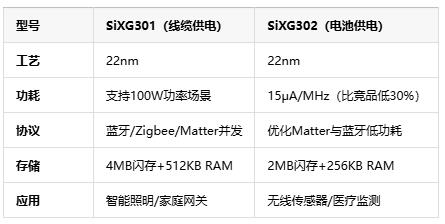

双线布局的核心竞争力


 功耗暴降30%+三协议并发!芯科第三代无线平台重构物联网生态


关键技术突破


1.集成LED预驱动器(SiXG301):驱动电压精度±1%,支持1000级调光,赋能高端智能照明场景。

2.电源架构革新(SiXG302):动态电压频率缩放(DVFS)技术,待机功耗仅50nA。

3.开发效率提升:FreeRTOS+Unify SDK套件,代码复用率超80%,缩短30%开发周期。

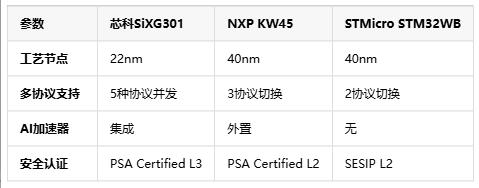

竞品对比与市场定位


 功耗暴降30%+三协议并发!芯科第三代无线平台重构物联网生态


市场卡位分析:


●高端智能化市场:凭借22nm工艺与AI集成,抢占智能家居中枢、工业网关等高端场景。

●长尾设备生态:SiXG302以极致能效切入无线传感器市场,预计2026年出货量超5000万颗。


应用场景与典型案例


行业落地路径

1.智能家居:Matter协议中枢网关(SiXG301)支持跨品牌设备互联,SKU减少60%。

2.工业物联网:温湿度传感器(SiXG302)实现5年电池寿命,适用于仓储监测场景。

3. 智能医疗:蓝牙血糖仪(SiXG302)待机功耗<1μA,数据加密传输延迟<10ms。


客户实践案例

某欧洲智能家居厂商采用SiXG301开发Matter网关:


●配置:Zigbee+Thread双协议并发,连接200+设备。

●成效:设备响应速度提升3倍,网关尺寸缩小40%。


市场前景与产业影响

1.技术迭代周期:22nm工艺预计将主导2026-2030年物联网芯片市场,芯科科技首批量产占据先发优势。

2.Matter生态红利:2025年全球Matter设备出货量将突破5亿台,SiXG301/302覆盖70%中高端市场。

3.产业协同效应:与英飞凌、恩智浦共建开源RTOS生态,开发者工具下载量预计年增50%。


结语:开启物联网的“纳米时代”


SiXG301/302的推出,不仅是工艺节点的突破,更是物联网设备从“功能型”向“智能型”跃迁的关键推手。通过算力重构、协议融合与能效革命,芯科科技正为300亿级物联网设备提供底层技术底座。随着2025年第三季度SiXG301的全面供货,这场由22nm工艺驱动的物联网革命已拉开序幕。
