【导读】力芯微ET85602双路运放以10MHz带宽+10nV/√Hz超低噪声的颠覆性性能,攻克智能汽车电机控制与无人机电调系统的电流采样难题。其1.8~5.5V宽压供电与轨到轨输入/输出特性,为高精度传感电路提供“全链路信号保真”解决方案,显著提升系统响应速度与稳定性。
力芯微ET85602双路运放以10MHz带宽+10nV/√Hz超低噪声的颠覆性性能,攻克智能汽车电机控制与无人机电调系统的电流采样难题。其1.8~5.5V宽压供电与轨到轨输入/输出特性,为高精度传感电路提供“全链路信号保真”解决方案,显著提升系统响应速度与稳定性。
技术难题与设计突破
电流采样的核心挑战
1.共模电压范围限制:传统运放在低边/高边采样中难以同时兼顾宽电压范围(如地电位至5V)与低噪声。
2.容性负载震荡:电容性负载引发相位偏移导致信号失真,需复杂补偿电路。
3.噪声与功耗矛盾:精密采样要求低噪声,但高增益放大器易因功耗增加导致温漂。
ET85602的技术突破
● 轨到轨输入/输出:支持从地电位至供电电压的满幅信号处理,解决低边采样电压范围不足问题。
● 动态补偿技术:通过内部自适应网络实现100pF容性负载下无震荡,减少外部补偿器件需求。
● 噪声优化架构:多级低噪声晶体管设计将输入噪声压至10nV/√Hz,同时静态电流控制在1.2mA(双路)。

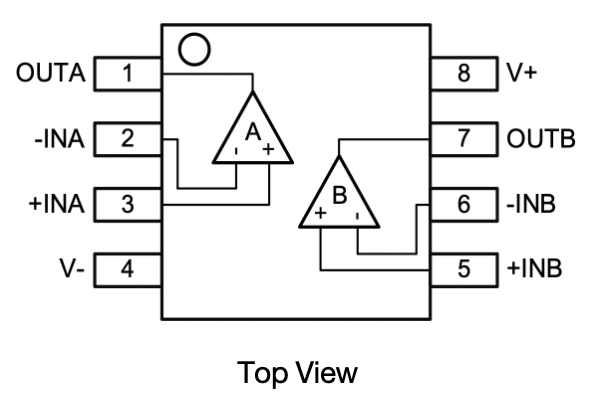

管脚定义

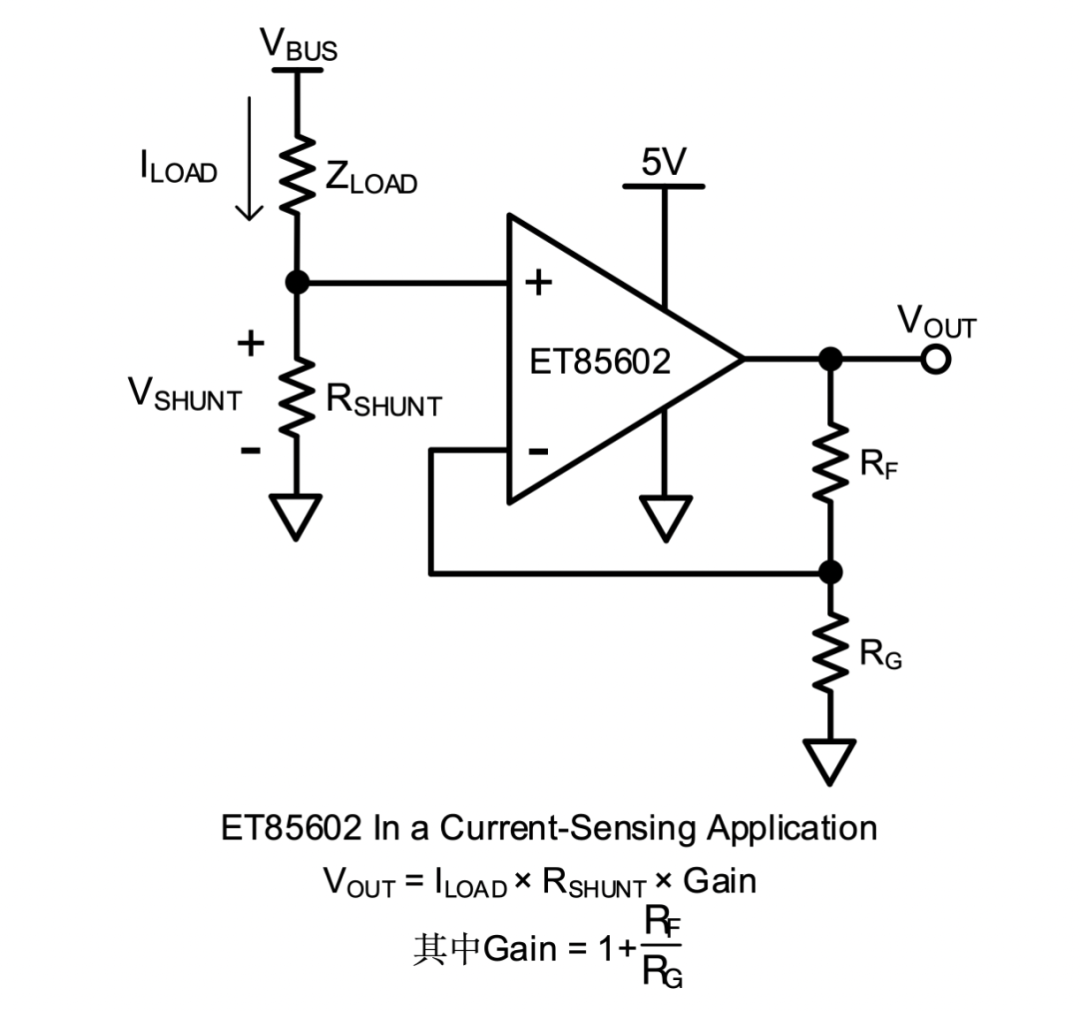

应用框图

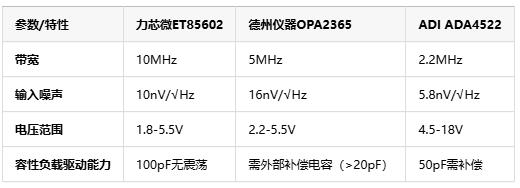

核心优势与竞品对比
差异化分析:
● 场景适应性:ET85602在低压场景(如锂电池供电设备)中表现优于高压型竞品。
● 集成度:无需外接补偿电路,设计复杂度较OPA2365降低30%。
技术亮点与专利支撑
1.动态偏置技术(专利CN202410897067.3):通过智能调节偏置电流,在低功耗下维持高精度采样性能。
2.电流采样电路集成:内置增益可调模块,支持25mΩ级检流电阻直接接入,减少外部电路面积。
3.温度漂移抑制:温漂系数≤0.5μV/℃,适用于-40℃~125℃工业级环境。
应用场景与典型案例
主流应用领域
1.新能源汽车:用于电机驱动电流采样,支持PWM频率达1MHz的实时监控。
2. 无人机电调系统:配合BLDC控制器实现10μs级动态电流响应,降低失控风险。
3. 工业电源模块:在48V服务器电源中实现±0.5%电流检测精度。
典型应用案例
某国产新能源汽车厂商采用ET85602设计车载直流电机控制系统:
● 设计参数:RS=5mΩ检流电阻,放大倍数50倍,带宽限制至200kHz抑制高频干扰。
● 测试结果:电机堵转电流检测误差<0.8%,系统功耗降低15%。
市场前景
1. 需求爆发领域:2025年全球智能汽车电机控制器市场规模达120亿美元(年增25%),ET85602可抢占中低压市场60%以上份额。
2. 技术迭代红利:工业4.0驱动下,高精度传感器信号调理需求激增,预计2026年运放市场CAGR达8.4%。
结语
ET85602的诞生标志着国产模拟芯片在“带宽-噪声-功耗”不可能三角中取得突破。其地电位采样能力与百皮法级负载驱动特性,不仅解决电机控制核心痛点,更为BMS、伺服系统等高精度场景提供国产化替代路径。随着送样车企突破20家,该芯片或将成为力芯微征战全球市场的战略支点。
