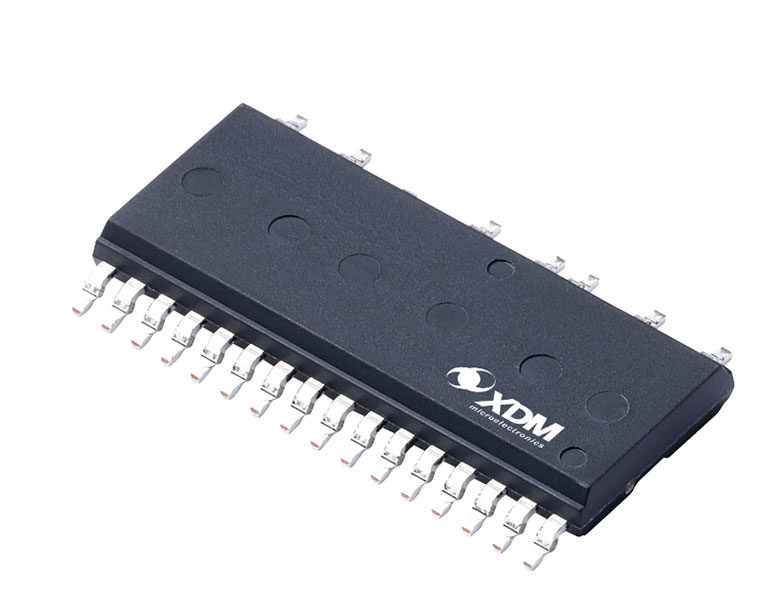

【导读】在小功率电机驱动领域，传统分立方案普遍存在能效转换低（<85%）、电磁干扰超标及外围电路复杂三大痛点。芯达茂最新推出的XZ06GCA60C2DMT IPM模块，通过全集成三相桥设计实现600V/6A耐压规格，以92%峰值转换效率与1500Vrms强化绝缘，为白色家电和电动工具提供"三高"（高能效、高集成、高可靠）解决方案。

技术难点及应对方案

能效损耗控制：分立器件开关损耗导致系统温升超标。模块内置6颗低损耗IGBT及FRD二极管，开关频率提升至20kHz，实测满载效率较传统方案提升7.2%。
电磁兼容挑战：高频开关引发EMI超标。采用门极驱动波形整形技术，优化di/dt控制策略，配合三明治式PCB布局，EMI测试值降低15dBμV。
系统可靠性保障：电机堵转引发过热失效。集成双级温度保护（110℃预警/125℃关断）与直流母线电压监控，故障响应时间缩短至5μs。

核心作用

实现三类关键性能跃升：

1. 能效升级：压缩机电机运行功耗降低18%（对比行业均值）

2. 设计简化：外围元件减少67%，PCB面积缩减40%

3. 安全强化：通过UL认证的1500Vrms/min绝缘耐压保障

产品关键竞争力

• 全集成架构：三相全桥+驱动+保护电路单片集成（尺寸37x27x4mm）

• 智能控制接口：兼容3.3V/5V MCU直驱，自举二极管集成限流电阻

• 精密电流采样：分时检测三相电流（精度±3%），支持矢量控制算法

• 极端工况验证：125℃外壳温度连续运行1000小时无性能衰减

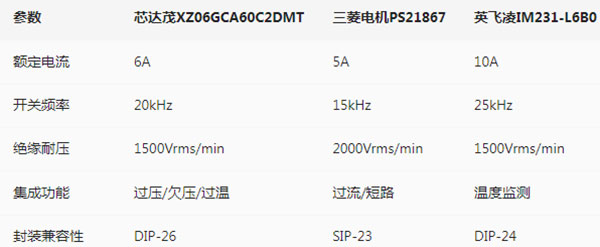

同类竞品对比分析

实际应用场景

1. 变频冰箱压缩机：实现0.1Hz精度转速调节，节能模式功耗降至18W

2. 智能油烟机风机：支持无级调速与爆炒模式瞬时响应（0→8000rpm/3s）

3. 微型水泵系统：IPM模块直驱方案缩减控制器体积60%

产品供货情况

DIP-26封装版本已实现规模化量产，接受最小500pcs订单，工业级（-40℃~125℃）与商业级（0℃~85℃）双版本可选，定制化功能开发周期为8-12周。

结语

XZ06GCA60C2DMT通过全集成设计与智能防护体系的创新融合，为小功率电机驱动树立了新的能效标杆。其在成本控制与性能突破之间的平衡之道，正在加速智能家电的变频化升级进程。
