莱迪思半导体公司日前宣布推出全新Lattice Certus-NX系列FPGA。该系列器件在通用FPGA市场上拥有领先的IO密度，每平方毫米的IO密度最高可达同类FPGA竞品的两倍。Certus-NX FPGA拥有卓越的低功耗、小尺寸、高可靠性和瞬时启动等特性，支持高速PCI Express（PCIe）和千兆以太网接口，可实现数据协同处理、信号桥接和系统控制。Certus-NX FPGA面向从自动化工业设备中的数据处理到通信基础设施中的系统管理等一系列应用。Lattice Nexus?是业界首个基于28 nm FD-SOI工艺的低功耗FPGA技术平台，而Certus-NX器件是在该平台上开发的第二款FPGA系列产品。Certus-NX的发布标志着莱迪思在新产品开发战略的指导下仅用六个月就发布了第二款产品系列。
由于借助FD-SOI技术，Certus-NX FPGA的可编程基体偏压功能可根据用户的应用需求，可选择高性能或低功耗工作模式。与同类FPGA相比，该系列器件的功耗可降低多达4倍。
莱迪思现场技术支持总监蒲小双表示，随着工业自动化和5G等技术的发展，开发人员开始寻求为网络边缘应用添加处理和互连功能。为了顺应这种趋势，这些器件需要采用支持PCIe和千兆以太网等常见接口的低功耗处理硬件。设备开发人员还需要易于使用、统一的开发平台，提供将产品快速推向市场所需的硬件、软件和IP。

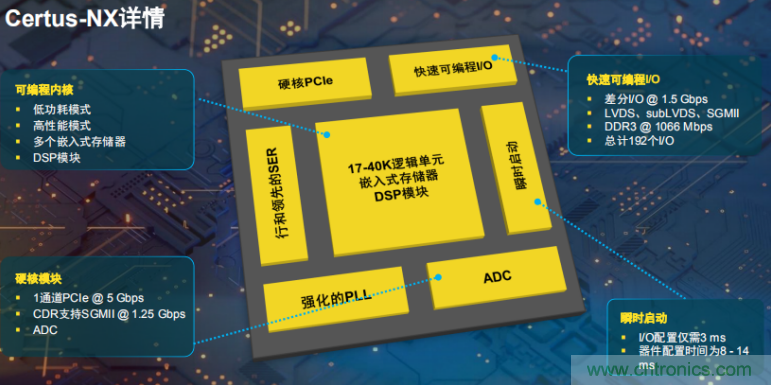

蒲小双特别强调，和CrossLink-NX相比，Certus-NX具有更多IO接口，取消了MIPI接口，而是根据边缘应用特点增加了PCIe和GigE。
尺寸减少的同时提高密度
通过FD-SOI技术，以及全新的架构革新，莱迪思的Certus-NX可以实现1/3的同类产品面积，两倍于同类竞争对手的I/O密度，以及更快的差分I/O速度，从而为桥接应用提供更大的设计灵活性和强大的支持。
Certus-NX还可通过SPI存储器实现超快的器件配置，其速度最该可达同类FPGA竞品的12倍。单个I/O配置只需3 ms，整个器件启动时间仅为8-14 ms，适合工业等对响应速度要求严苛的领域。
Linley Group首席分析师Linley Gwennap表示：“Certus-NX拥有使之脱颖而出的独特创新功能。与门数相近的其他FPGA竞品相比，莱迪思提供更小的封装尺寸、更高的IO密度和更低的功耗。”
更安全更可靠
为了保护器件的位流免于未经授权的访问/更改/复制，Certus-NX FPGA支持AES-256加密和领先的ECDSA认证，可在设备的整个生命周期内提供保护。
在可靠性上，由于采用FD-SOI技术，相比竞争对手，莱迪思的产品软错误率降低了100倍，如果考虑片上SEC和ECC模块还可进一步降低SER。并且，产品符合工业宽温要求。
Logic Fruit Technologies公司首席执行官Sanjeev Kumar表示：“作为一家FPGA设计公司，我们看到PCIe等串行协议和以太网广泛应用于5G和IoT等系统的芯片连接。莱迪思最新一代Certus-NX FPGA不仅支持这些标准，且在提供高密度I/O的同时，极大减少功耗和整个设备的设计尺寸。这些FPGA有助于我们快速适应客户不断变化、充满挑战的互连和性能方面的需求。”
莱迪思产品营销总监Gordon Hands表示：“得益于莱迪思Nexus开发平台在系统、架构和电路层面的创新，我们能够加速推出新产品，在客户评估其应用的性能和功耗要求时为其提供更多选择方案。Certus-NX提供并行处理能力和灵活的IO支持，可实现创新的器件设计，重新定义开发人员对通用FPGA的期待。”
