【导读】传统读卡芯片的开发难点是软件实现读卡协议和天线调试，ZSN603读卡专用芯片采用指令化的控制方式并且芯片内部集成了主要的读卡电路，将帮助用户轻松解决以上难点！
ZSN603简介
ZSN603读卡专用芯片是广州致远微电子有限公司开发的一款集成了卡操作指令的芯片，支持ISO/IEC 14443A/B协议、ISO/IEC 7816协议，具备自动检卡功能，支持最多16路天线拓展功能等。开发过程中用户只需要发送简单的命令，即可完成对卡片的读写。

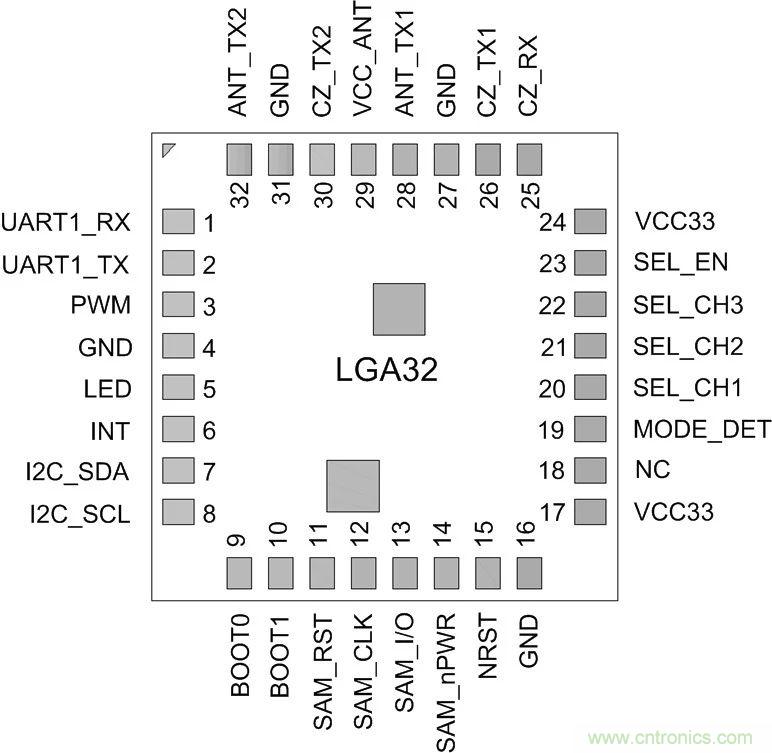

ZSN603读卡专用芯片采用LGA封装形式，尺寸9x9mm，厚度1.05mm，引脚间距0.8mm。可以帮助客户绕过繁琐的RFID硬件设计、开发与生产，加快产品上市。完善的软件开发平台可满足快速开发需求，减少软件投入，缩短研发周期。
功能特点
● 符合ISO14443A、ISO14443B、ISO7816-3标准；
● 集成TypeB、Mifare UltraLight、Mifare S50/S70、PLUS CPU、SAM卡的操作指令；
● 提供ISO14443-4的半双工块传输协议接口，可支持符合ISO14443-4的CPU卡；
● 支持串口、I²C两种通信接口，支持多种串口工作波特率；
● 可主动检测卡进入，检测到卡时可产生中断并且通过串口、I²C输出数据；
● 支持配合通道芯片拓展多路天线的应用，最多可拓展八路天线。

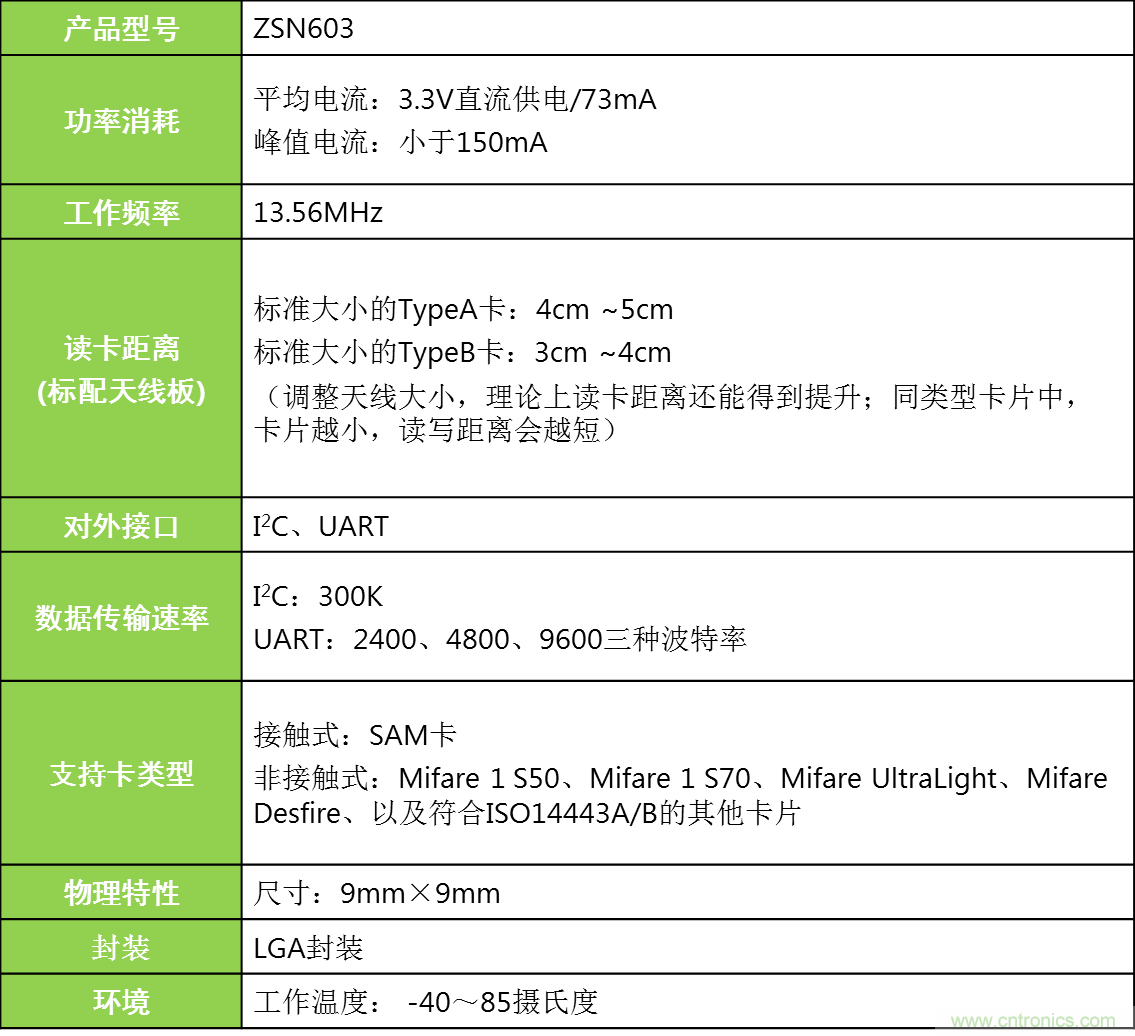

技术参数
典型接法

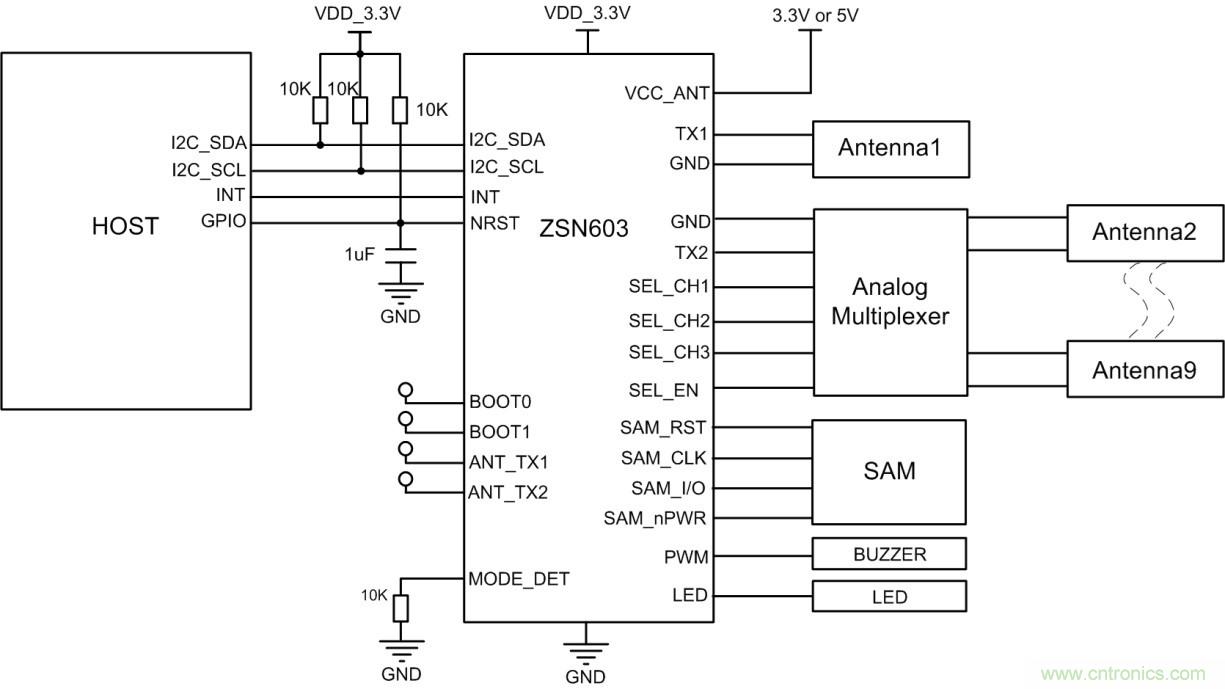

I²C工作模式下，MODE_DET引脚必须设置为低电平，ZSN603芯片才能在复位后自动进入I²C工作模式。主机需要使用4个引脚与ZSN603相连，I²C接口和INT用于完成命令通信，NRST用于实现ZNS603的复位控制。使用复位引脚能使ZSN603芯片更好的适应各种强干扰场合的应用，保证整机设备的稳定运行。

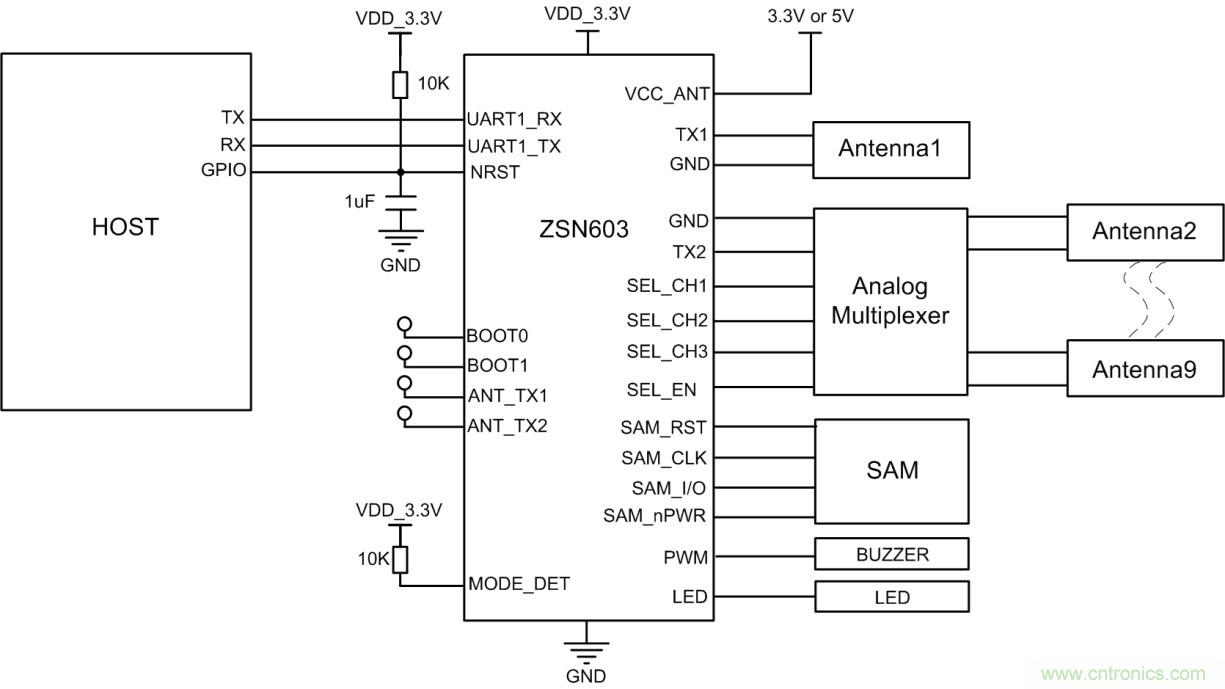

UART工作模式下，MODE_DET引脚需要设置为高电平，ZSN603芯片才能在复位后自动进入UART工作模式，出厂芯片默认的通信波特率为9600。
ZSN603-EVK评估板
ZSN603-EVK是广州致远微电子有限公司基于ZSN603开发的读卡评估板。评估板集成了多种实验用的电路，如LED、蜂鸣器、SAM卡、UART接口、I²C接口、按键等，并配备天线板连接座，方便用户使用进行读卡的交互实验。
