【导读】力芯微电子推出高性能16×9恒流LED矩阵驱动芯片ET61092，可精准驱动最多144个LED点阵。该芯片支持2.7~5.5V宽电压输入，提供16路恒流输出（单路最大30mA），并具备256级单点辉度调节与64档全局电流控制，通过两线串行接口实现1MHz高速通信，为智能家电、便携设备及玩具显示提供高集成度解决方案。
力芯微电子推出高性能16×9恒流LED矩阵驱动芯片ET61092，可精准驱动最多144个LED点阵。该芯片支持2.7~5.5V宽电压输入，提供16路恒流输出（单路最大30mA），并具备256级单点辉度调节与64档全局电流控制，通过两线串行接口实现1MHz高速通信，为智能家电、便携设备及玩具显示提供高集成度解决方案。

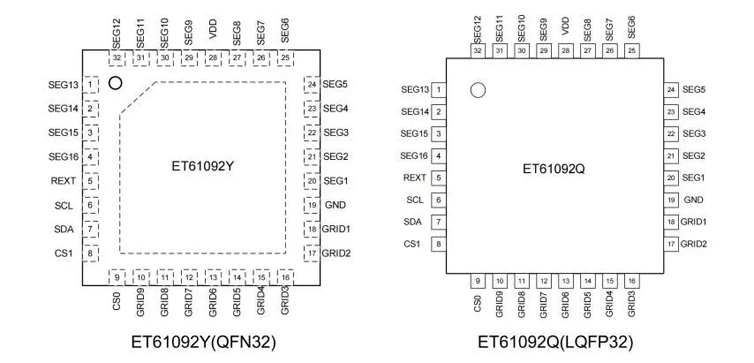

管脚定义
一、技术难点及应对方案
技术难点 ET61092创新方案
多LED亮度一致性差 16路恒流输出+256级辉度微调，精度达±3%
大型点阵通信延迟高 1MHz两线串行接口，支持多芯片级联扩展
系统功耗控制难 集成睡眠模式，静态功耗＜1μA
过热导致LED寿命缩短 内置过温保护，自动降电流防止过热
二、核心作用
●解决高分辨率LED点阵的精准控制与能效管理问题：
●通过256级辉度调节实现平滑渐变与动态显示效果
●多芯片协同支持更大规模点阵扩展（如32×18）
●宽电压输入适配电池供电与电源适配器场景
三、产品关键竞争力
●控制精度：256级单点辉度调节（竞品普遍为64-128级）
●集成度：单芯片驱动144LED，减少外围器件数量
●通信效率：1MHz高速接口（4片选地址支持多机并联）
●可靠性：过温保护+软件复位增强系统稳定性
四、同类竞品品牌型号对比（表格）及表格分析
参数 力芯微ET61092 聚积科技MBI5153 德州仪器TLC5947 宏观科技HT16K33
最大驱动点数 144 128 128 128
辉度调节等级 256级 128级 256级 64级
通信接口速率 1MHz 800kHz 1MHz 400kHz
封装选择 QFN32/LQFP32 SSOP24 QFN32 SOP28
功耗管理 睡眠模式+过温保护 基础开关控制 过热关断 无专项功耗管理
表格结论：
ET61092在驱动规模、辉度精度及功耗管理上具备明显优势，封装灵活性优于竞品，唯聚积科技在成本敏感市场有价格优势。
五、实际应用场景
●智能家电：
空调触摸屏状态指示（256级调光实现柔和呼吸灯效）
洗衣机程序进度显示（16×9点阵支持图标动画）
●便携设备：
手持游戏机特效灯光（1MHz速率确保实时响应）
蓝牙音箱频谱可视化（多芯片级联扩展显示规模）
●工业控制：
仪器仪表参数显示（宽电压输入适应12V/5V系统）

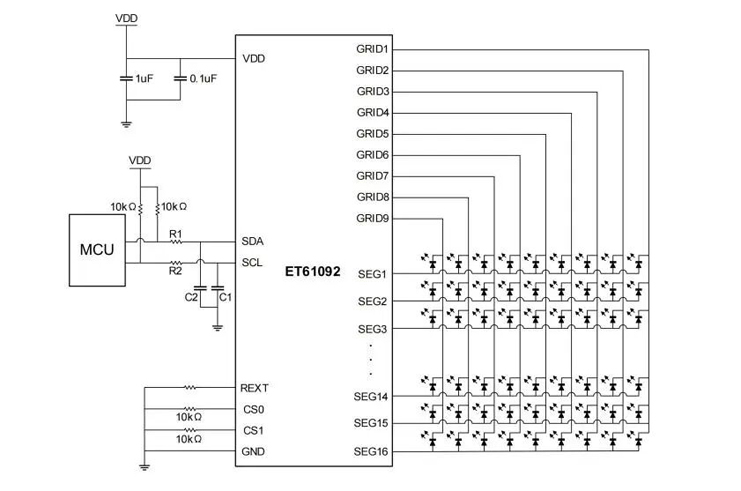

典型应用
六、产品供货情况
●封装：QFN32（5×5mm）/LQFP32（7×7mm）
●样品：可通过力芯微授权代理商申请
●量产：交期6-8周，支持小批量定制
结语
ET61092以144点阵驱动能力与256级辉度精度重新定义LED显示控制标准，其高速通信与多芯片协同架构为智能设备显示交互提供核心支撑。随着国产芯片替代进程加速，力芯微有望在显示驱动领域突破国际厂商垄断，为中国智造增添“光彩”。
