士兰微发布宽电压车规LED驱动IC SQ9000:支持BUCK/BOOST等多种拓扑

发布时间:2025-05-03 责任编辑:lina

【导读】士兰微正式推出车规级智能高精度车灯LED驱动芯片SQ9000。该产品采用高精度峰值电流控制技术,可兼容BUCK、BUCK-BOOST、SEPIC及BOOST等多种电路拓扑结构,具备4.5V至65V超宽输入电压范围,并支持外部调节开关频率。其内置的抖频调制技术有效优化电磁干扰(EMI)性能,确保车灯系统稳定高效运行。


01 产品概述


士兰微正式推出车规级智能高精度车灯LED驱动芯片SQ9000。该产品采用高精度峰值电流控制技术,可兼容BUCK、BUCK-BOOST、SEPIC及BOOST等多种电路拓扑结构,具备4.5V至65V超宽输入电压范围,并支持外部调节开关频率。其内置的抖频调制技术有效优化电磁干扰(EMI)性能,确保车灯系统稳定高效运行。


此产品含有全面的保护功能,包括 LED 过流保护、输出过压保护、输出欠压保护、开关管限流保护和热关断保护,确保器件在各种情况下的安全稳定运行。此产品完全符合AEC-Q100 Grade1标准,适用于汽车LED前大灯、逃生指示应急照明以及LED通用照明等。


02 SQ9000产品特点


  • 基于士兰优异DTI工艺平台自主开发设计——国产方案、自主可控

  • 宽输入电压范围4.5V--65V,适用于12V、24V电池系统——宽域适配、应用灵活

  • 宽温度范围内可实现±4%高精度LED恒流——全温稳流、精准调控

  • 支持模拟调光和PWM调光,可独立控制LED电流——独立控流、双模调光

  • 集成P沟道MOSFET驱动,对PWM调光信号实现快速响应——P管直驱、瞬态同步

  • 含有全面的保护功能,以及电流监测和故障状态指示——多重防护、状态反馈

  • 采用HTSSOP-20带底部散热封装——绿色封装、强化散热


03 典型应用原理图


士兰微发布宽电压车规LED驱动IC SQ9000:支持BUCK/BOOST等多种拓扑

SEPIC拓扑典型应用原理图

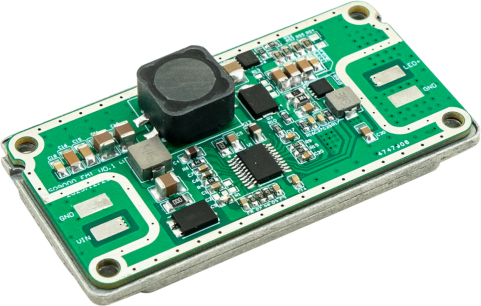

04 整机DEMO


士兰微发布宽电压车规LED驱动IC SQ9000:支持BUCK/BOOST等多种拓扑


05 车灯套片方案士兰其他可选产品


士兰微发布宽电压车规LED驱动IC SQ9000:支持BUCK/BOOST等多种拓扑

来源:杭州士兰微电子股份有限公司
