【导读】治精微电子推出ZJC2508系列8通道16位DAC，在3×3mm QFN封装内集成电压基准+缓冲输出，创纪录实现±0.75LSB DNL与±1.5LSB INL精度指标。该系列通过硬件兼容设计可直接替代ADI AD5676等国际型号，结合2nV-s超低毛刺与5μs建立时间，为光通信、工业PLC等场景提供国产高精度解决方案。
治精微电子推出ZJC2508系列8通道16位DAC，在3×3mm QFN封装内集成电压基准+缓冲输出，创纪录实现±0.75LSB DNL与±1.5LSB INL精度指标。该系列通过硬件兼容设计可直接替代ADI AD5676等国际型号，结合2nV-s超低毛刺与5μs建立时间，为光通信、工业PLC等场景提供国产高精度解决方案。

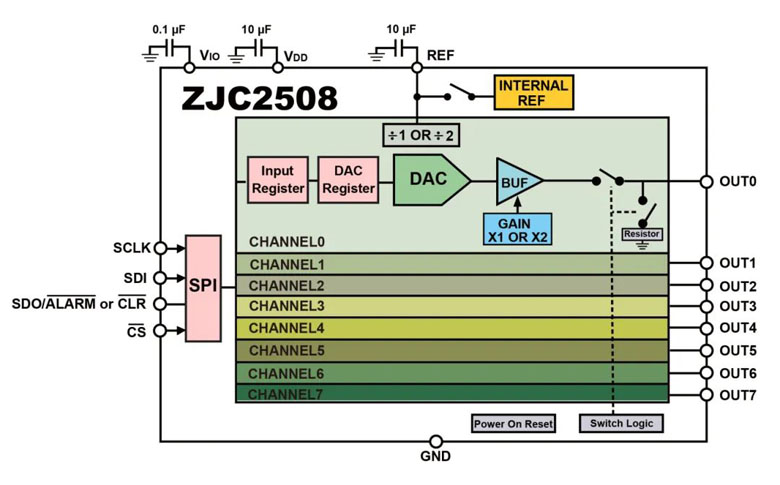

ZJC2508内部框图

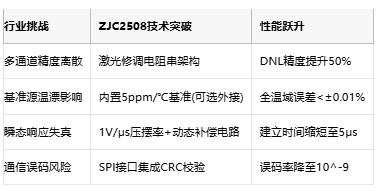

技术痛点与创新方案
在工业系统的核心价值
●精密控制：16位分辨率实现0.0015% 输出精度，满足半导体设备定位需求
●通道集成：8通道集成使PLC模拟输出模块面积缩小60%
●噪声抑制：-72dB@1kHz THD保障光模块偏置电压稳定性
●系统简化：内置基准源省去外部器件，BOM成本降低35%

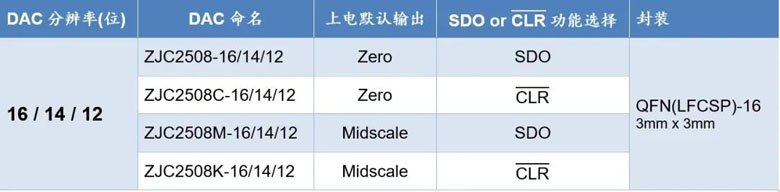

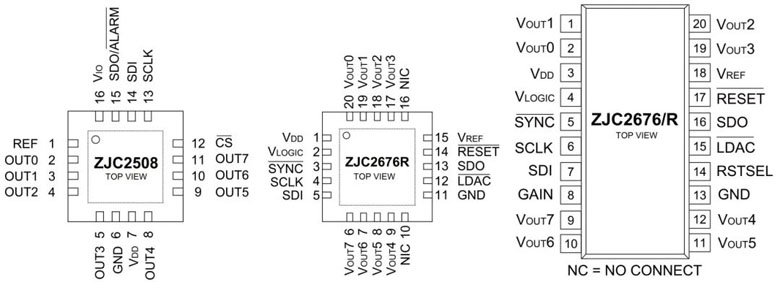

ZJC2508和ZJC2676R系列兼容多种封装选择
CODE：写入DAC寄存器的码值。
N：DAC的分辨率。
VREF：设计选择的DAC内部或外部基准源电压值。
关键竞争力
●尺寸革命：3×3mm封装通道密度达0.375mm²/通道（全球第一）
●能效突破：0.2mA/通道功耗（竞品>0.5mA）
●兼容设计：引脚兼容AD5676/AD5360，支持直接替换
●全链整合：搭配自研ZJA3000运放/ZJR1004基准实现信号链国产化

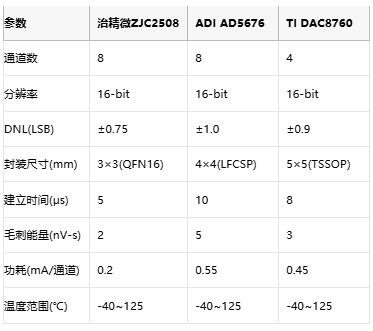

竞品性能对比
对比结论：
ZJC2508在通道密度与线性精度上双重领先，3×3mm封装面积仅为ADI竞品的56%，±0.75LSB DNL精度达工业DAC顶尖水平。虽通道数多于TI器件，但功耗仅为后者44%。
典型应用场景
●光模块控制：驱动TEC实现±0.1℃激光器温控（搭配ZJM5400匹配电阻）
●PLC模拟输出：32通道AO模块仅需4片DAC（传统方案需8片）
●半导体设备：离子注入机偏置电压精密调节（16位无失码）
●医疗成像：CT探测器偏压控制，支持125℃高温环境

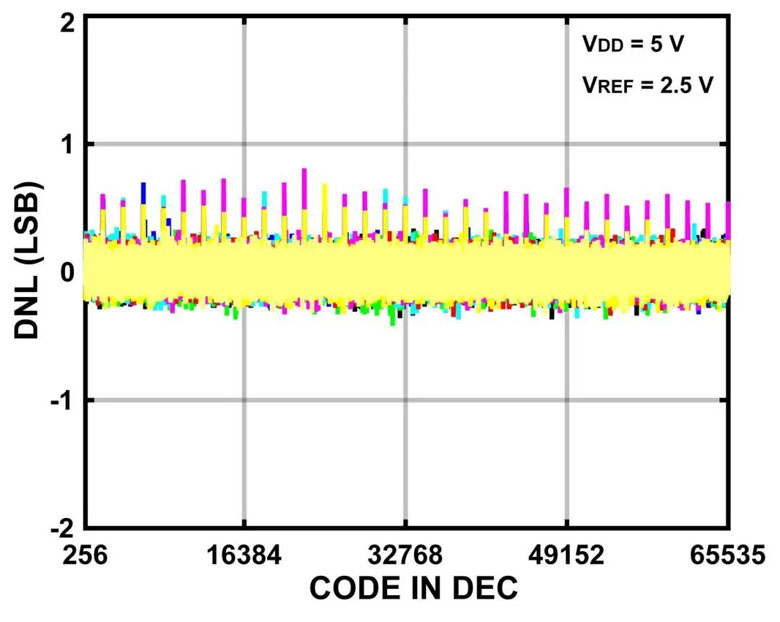

ZJC2508-16和ZJC2676R-16微分非线性

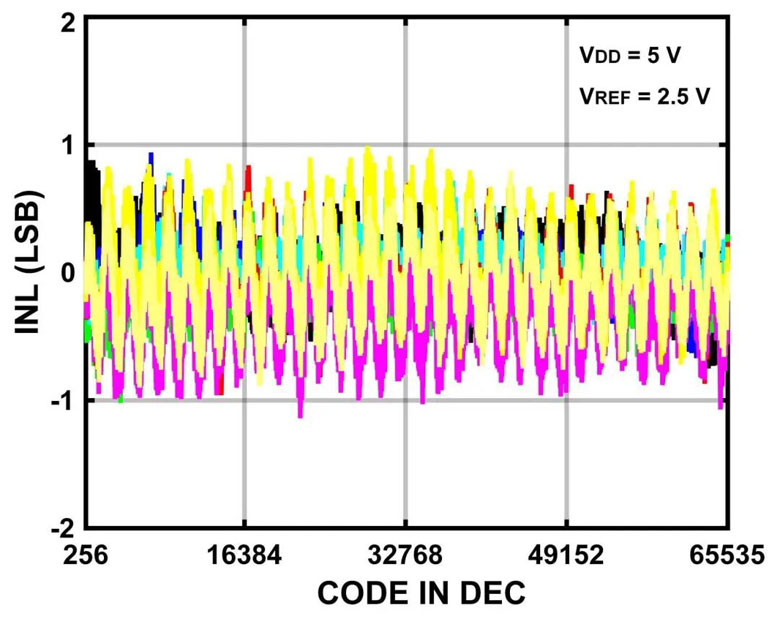

ZJC2508-16和ZJC2676R-16积分非线性

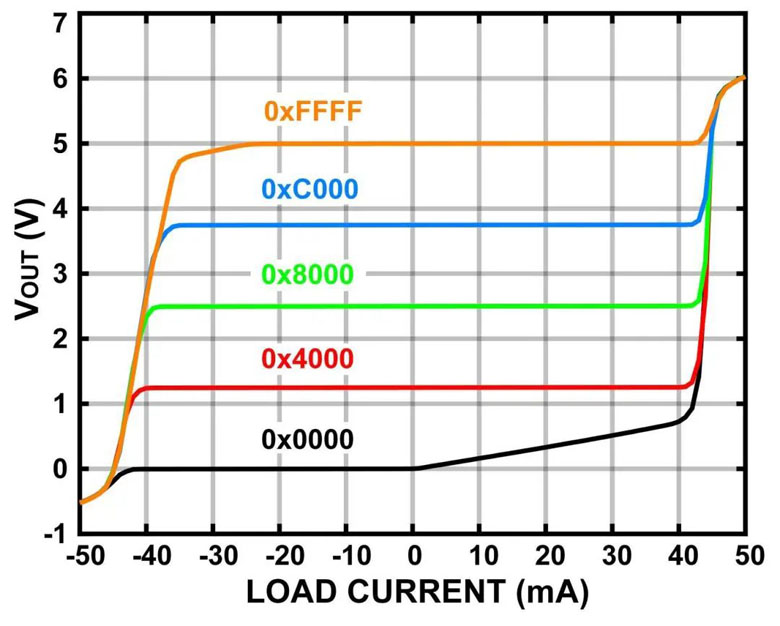

ZJC2508内部缓冲输出驱动能力

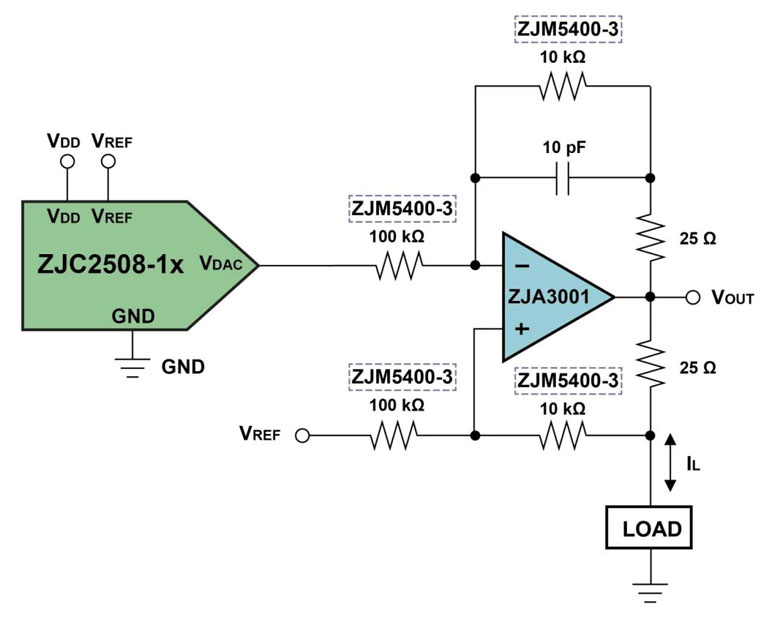

基于ZJC2508的可编程双向电流源
量产与供应体系
●样品计划：QFN16封装开放免费申请（ZJC2508-16优先供货）
●量产进度：QFN/TSSOP全系实现车规级量产
●采购平台：华强芯城、云汉芯城等主流平台现货上架
●设计支持：提供AD5676替代评估板及迁移指南
结语
ZJC2508系列通过3mm²极致集成与±0.75LSB军工级精度，标志着国产高精度DAC正式跻身全球第一梯队。其价值不仅在于参数突破——更构建了从DAC、ADC到基准源的完整信号链国产化闭环。随着治精微与中芯国际联合推进55nm BCD特色工艺，该技术将延伸至车规级域控制器，助力中国智造核心器件自主化进程。
