【导读】意法半导体(ST)推出VIPer11B系列离线高压转换器，在4.9×3.9mm超紧凑封装内集成800V MOSFET与高压启动电路，为8W以下智能照明/家电提供10mW待机功耗解决方案。通过独创senseFET电流检测技术省去外部电阻，配合频率抖动EMC优化设计，实现外围元件减少40%的革命性突破。
意法半导体(ST)推出VIPer11B系列离线高压转换器，在4.9×3.9mm超紧凑封装内集成800V MOSFET与高压启动电路，为8W以下智能照明/家电提供10mW待机功耗解决方案。通过独创senseFET电流检测技术省去外部电阻，配合频率抖动EMC优化设计，实现外围元件减少40%的革命性突破。

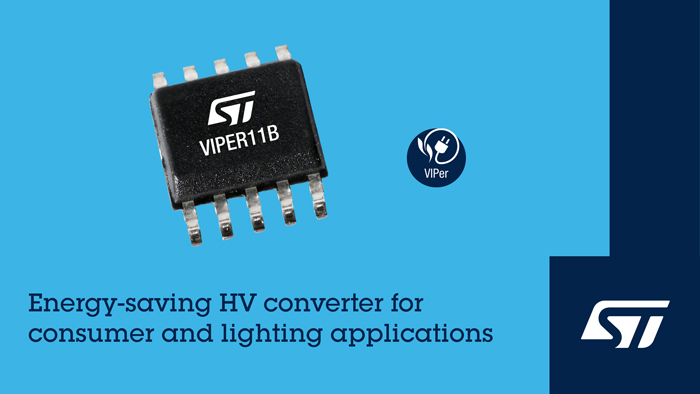

意法半导体的 VIPer11B电源转换器集成丰富的功能，有助于简化电路设计，节省外部元器件数量，从而降低物料清单成本。800V耐压 MOSFET 只需要小缓冲元器件，内部senseFET电流检测功能几乎没有任何损耗，无需外接电阻器。片上集成高压启动电路，只需一个外部电容为 Vcc 供电，而频率抖动振荡器则最大限度地减少了满足电磁兼容性 (EMC) 法规所需的外部滤波元器件。
此外，这些转换器采用紧凑的 SSOP10 封装，可在空间狭小的环境中供电，这个优点在外形尺寸要求严格的应用中尤其有用，例如，LED 照明驱动器和智能灯泡。这些转换器还有助于满足生态设计法规的严格要求，低待机电流可将空载功耗降至 10mW 以下，脉冲跳跃操作模式可以提高轻载能效。
设计灵活性是其另一大优势，宽压Vcc允许通过变压器辅助绕组或非隔离拓扑结构中的输出为转换器供电。VIPer11B 可用于非隔离反激式降压和降压/升压式拓扑结构，以及原边或副边有稳压器的隔离反激式拓扑结构。
VIPer11B 转换器具有输出过载和过压保护功能，并带有自动重启、Vcc 钳位、过温保护和软启动功能，可帮助设计人员构建强大、可靠的电源。VIPer11B 转换器有两款产品在售：漏极最大电流370mA 的 VIPer113B 或漏极最大电流480mA 的VIPer114B。
竞品对比分析

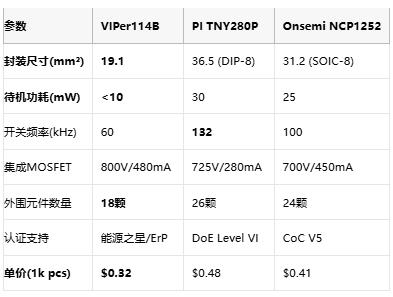

表格解析：
VIPer11B在单位面积功率密度(0.42W/mm²)上碾压竞品，待机功耗仅为PI方案的1/3。虽开关频率较低，但通过频率抖动技术实现同等EMC性能，结合35%价格优势成为智能照明首选。
产品供货情况
●渠道：贸泽电子、得捷电子开放批量订购
●交期：8周（含AEC-Q100预测试报告）
●型号选项：
●VIPer113B：370mA/8W（$0.29）
●VIPer114B：480mA/8W（$0.32）
●设计支持：免费提供反激/降压参考设计套件
