【导读】致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）NFAL5065L4BT智能功率模块（IPM）的1500W热泵热水器压缩机驱动器方案。
2025年3月11日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）NFAL5065L4BT智能功率模块（IPM）的1500W热泵热水器压缩机驱动器方案。

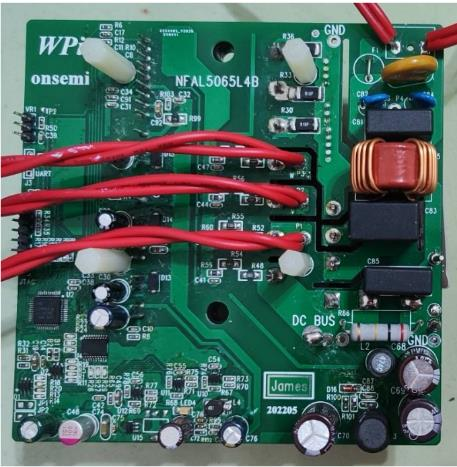

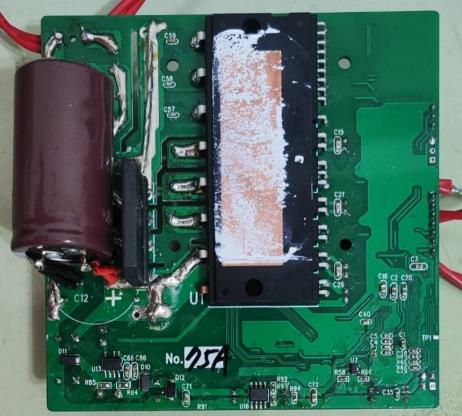

图示1-大联大世平基于onsemi产品的1500W热泵热水器压缩机驱动器方案的展示板图
碳减排的核心在于低能源消耗与高转换效率，在家电领域，尤其是电能转换为热能或冷能的设备中，这一点尤为显著。热泵热水器是一种高效加热设备，其利用少量电能驱动压缩机冷媒，通过冷媒状态转变产生的热能来加热水，同时排出冷空气。相比传统的市电、天然气、柴油等能源，热泵热水器的加热效率提升三倍。并且由于增加了压缩机和驱动器，其热泵热水器也具有更高的能效表现。由大联大世平基于onsemi旗下NFAL5065L4BT智能功率模块（IPM）推出的1500W热泵热水器压缩机驱动器方案，可加速高效节能家电产品的市场化进程，为实现碳中和目标贡献力量。

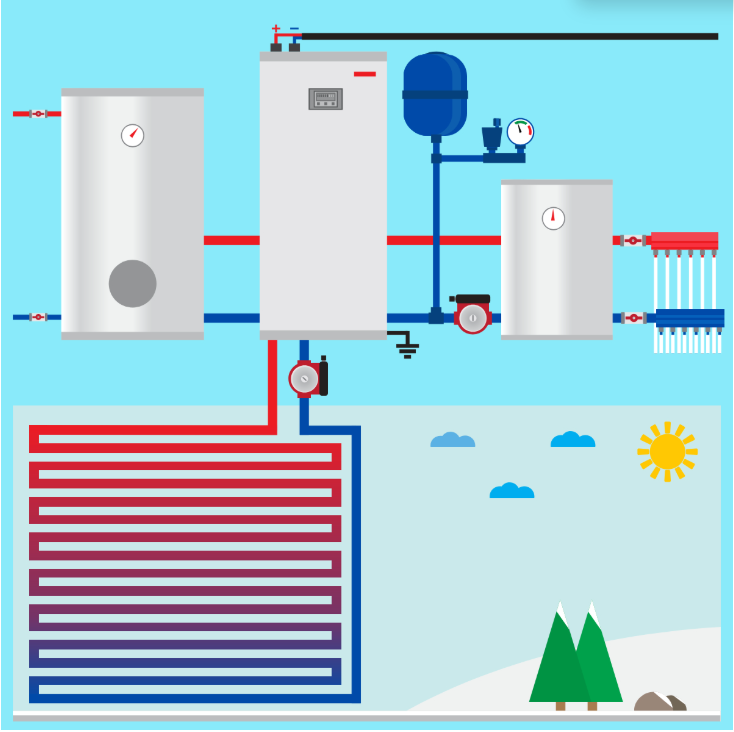

图示2-大联大世平基于onsemi产品的1500W热泵热水器压缩机驱动器方案的场景应用图
NFAL5065L4BT智能功率模块集成三相半桥Gate Driver、六个IGBT、一个热敏电阻和三颗自举二极管，适用于驱动永磁同步电机（PMSM）、直流无刷电机（BLDC）和交流异步电机（ACIM）及压缩机。IGBT配置在一个三相桥中，下臂有单独的射极输出引脚，可监控各别电流以便在选择控制算法时具有最大的灵活性，并且具有整合的射极输出引脚，用于设定过流保护。同时，模块具有全面的保护功能，包括输入控制信号互锁保护功能、外部关断和欠压锁定功能。此外，为增强设计的灵活性和安全性，模块内部配备比较器和基准电压源，这些组件与外部过流保护电路相连接，使得设计人员能够方便地设置和调整过电流保护的准位，从而确保电机和压缩机的稳定运行，优化系统的能效和可靠性。

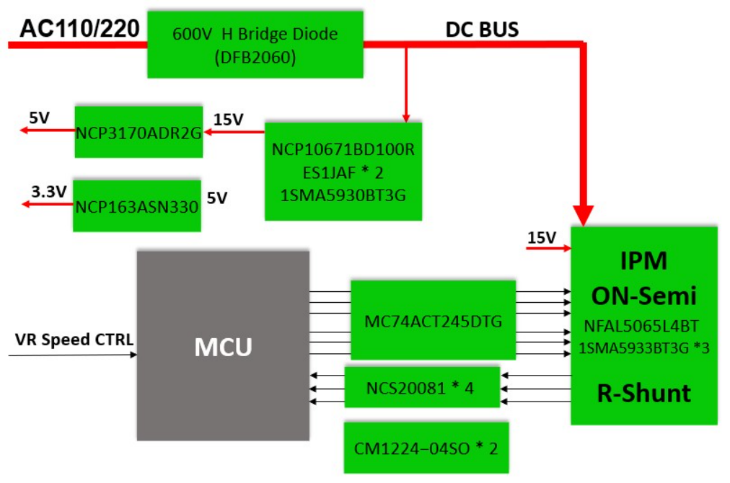

图示3-大联大世平基于onsemi产品的1500W热泵热水器压缩机驱动器方案的方块图
除此之外，方案还搭载onsemi旗下多款高性能产品，包括桥式整流器DFB2060、降压型开关稳压器NCP3170ADR2G、低压差稳压器NCP163ASN330、离线稳压器NCP10671BD100R、总线收发器MC74ACT245DTG、运算放大器NCS20081以及二极管CM1224-04SO等。得益于这些产品的协同作用，本方案可提升热泵热水器的整体性能，进一步推动家电行业节能减排。
核心技术优势：
Ÿ 三相电机驱动器的完整参考设计，采用DIP-31封装的NFAL5065L4BT智能功率模块；
Ÿ 电源输入额定为110VAC~220VAC并提供1500W驱动功率；
Ÿ 本方案电机驱动器包含：EMC滤波器和整流器、辅助电源单元、三相逆变器以及测量和保护等；
Ÿ 三相独立电流监测设计允许用户在采用无传感器闭环磁场定向控制（FOC）和开环V/F控制之间的弹性选择。
方案规格：
Ÿ 电压：AC 110V ~ 220V；
Ÿ 预设最大转速：2000 RPM；
Ÿ 最大输出功率：约1500W；
Ÿ 支持电机类型：三相无传感器BLDC / PMSM；
Ÿ 速度类型：无传感器正弦波FOC；
Ÿ 速度控制类型：VR；
Ÿ 功能：自动学习电机ID和SPIN演示。
