MTI0620是一款低失调、高精度、可变增益、轨到轨输出高压仪表放大器。由于其体积小、功耗低、供电电源范围广等特点,使其特别适宜应用于诸如传感器接口、心电图监测仪、精密电压电流转换等应用场合。

核心参数：

• 失调电压：

  VOSO：400μV（典型值）

  VOSI：150μV（典型值）

• 静态电流：400μA

• 偏置电流：1nA

• 最大增益误差：0.3%（G=10到100）

• 共模抑制比：110dB （G=10）

• 轨到轨输出摆幅

• 可变增益范围：1到10000

• 工作电压：2.7V - 32V

芯片封装:

MTI0620：SOP-8

图1   管脚定义图

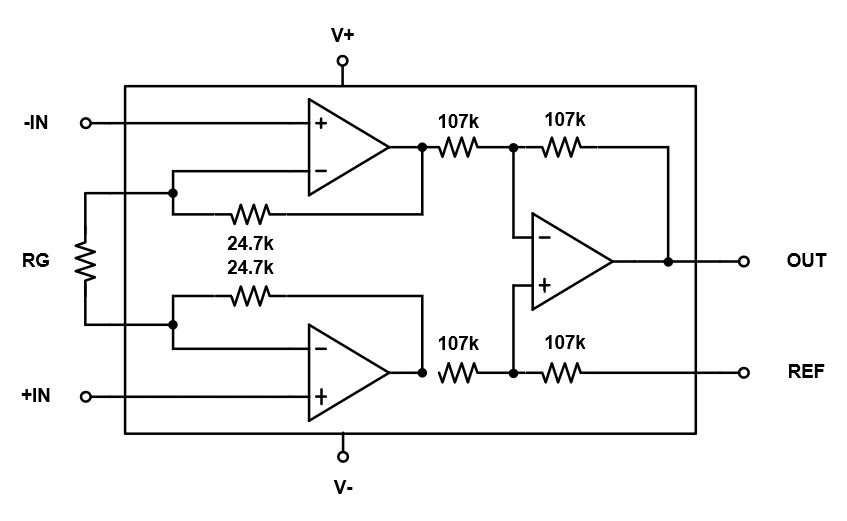

内部结构图:

图2   内部结构图

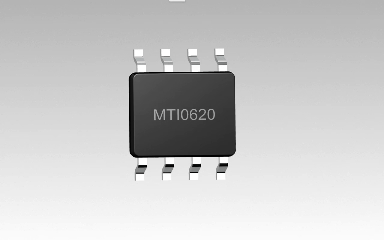

封装示意图

优势与特色

• MTI0620是一款经典3运放结构的高压可变增益仪表放大器，具有低失调、低功耗、宽电源电压以及轨对轨输出等特点，该仪表放大器具有170kHz（G=10）带宽，1.2V/μs压摆率，400μA静态电流，适合绝大多数场合使用。

• 与竞品相比，该仪表放大器在失调电压、带宽、压摆率接近的情况下，具有更低的成本、更低的功耗、更大的输出摆幅、更强的驱动能力。

• 采用多晶硅电阻，时漂性能远优于金属薄膜电阻（竞品），器件的长期指标稳定性更好。

• 采用电压型反馈，对修调的要求降低，通过离线激光修调更易实现高精度。

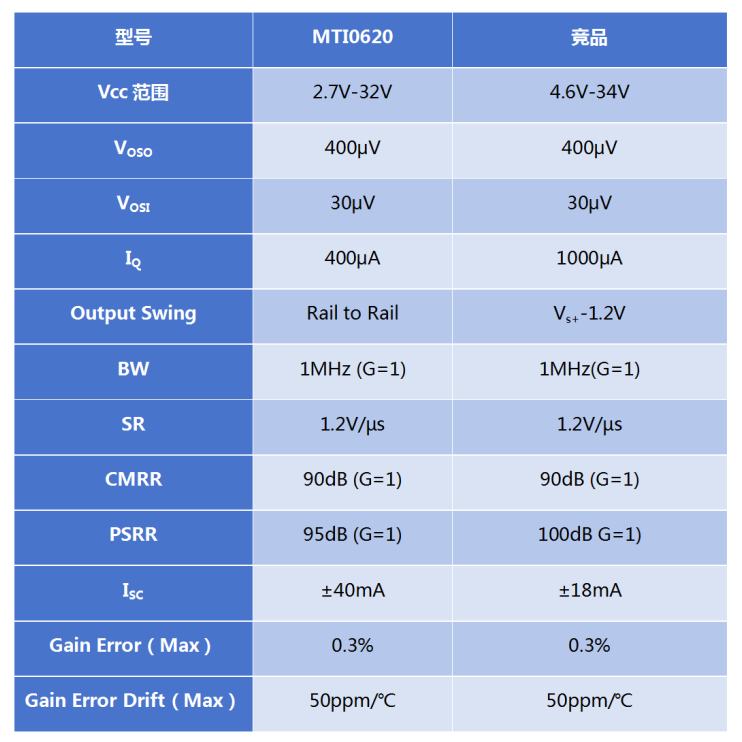

竞品对比：

性能曲线：

图3  增益误差温漂曲线（G=10）

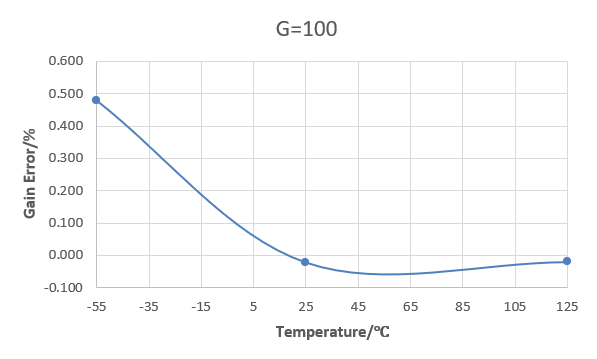

图4 增益误差温漂曲线（G=100）

西安航天民芯是业界少有的可提供超高性能、完整信号链芯片解决方案的供应商，具有运放、电源管理、电池管理、数据转换器、微控制器、MEMS传感器、软硬件配套方案等多领域共数百余款产品，具有业界顶级的芯片研发实力，支持定制化设计。

在仪表放大器芯片领域，产品谱系主要包含MTI0117、MTI0133、MTI199X、MTI0206、MTI0326、MTI0333、MTI0623、MTI0625、MTI8251、MTI8421等。
