锂电池当然离不开充电电路，传统三节锂电串联充电管理以降压充电为主。当下USB 5V充电器可以说人手一个以上毫不夸张，并且5V/3A输出的充电器也很常见。为适应消费者以及市场需求，用于三节锂电池串联的USB 5V输入升压充电管理应运而生。随手一根USB线就可以充电，极大提高此类便携式产品的使用方便性，并且成品厂家可以考虑不配充电器出货，降低了整体成本。



深圳市永阜康科技有限公司针对客户实际应用，推出用于三节锂电池串联12.6V的USB_5V输入升压充电管理_CS5095。CS5095具备输入自适应功能，任何种类的USB接口都可以正常充电，最大充电电流1.2A。精简通用的SOP8封装还具备NTC温控功能。18V的输入耐压余量充足，安全可靠。广泛应用于蓝牙音响，广场舞音响，无人机等案列。



CS5095应用特性

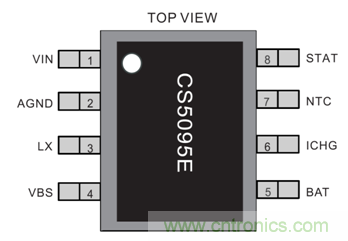

1. CS5095脚位图

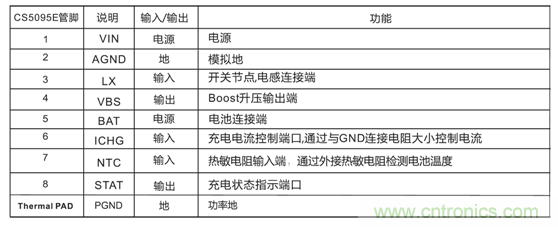

2. CS5095管脚说明

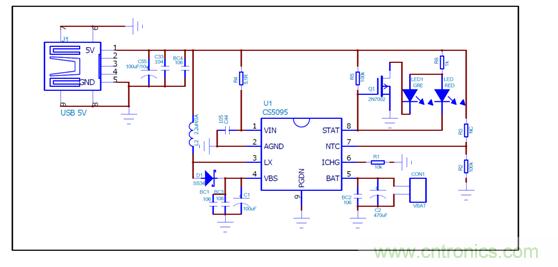

3.CS5095 DEMO原理图

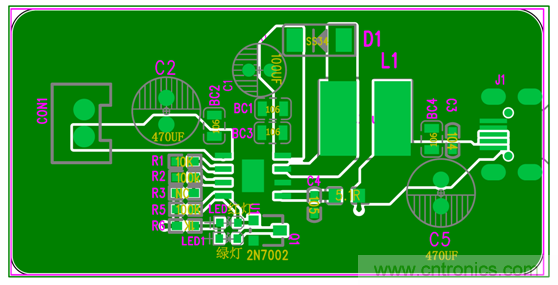

4. CS5095 DEMO板PCB顶层设计图

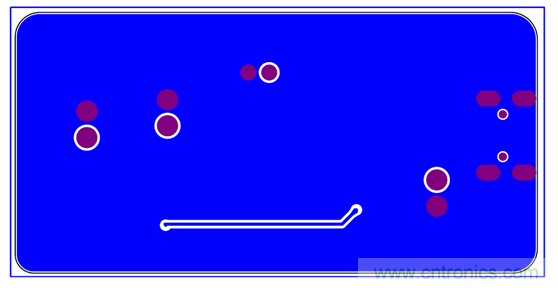

5. CS5095 DEMO板PCB底层设计图

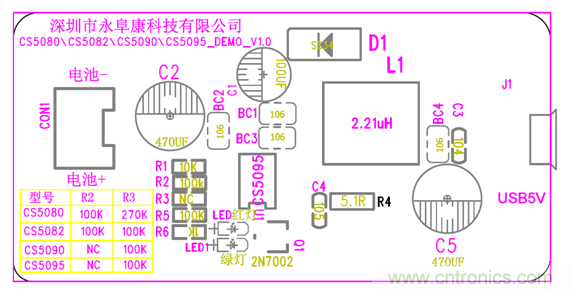

6. CS5095 DEMO板贴片图

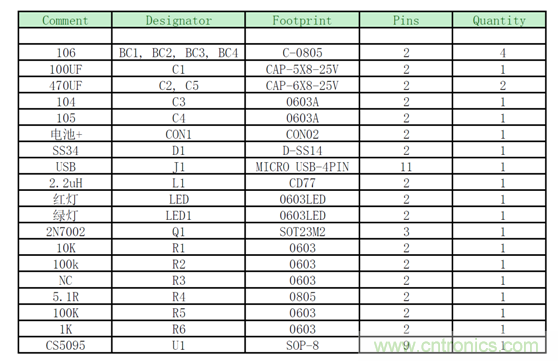

7. CS5095 DEMO板物料清单

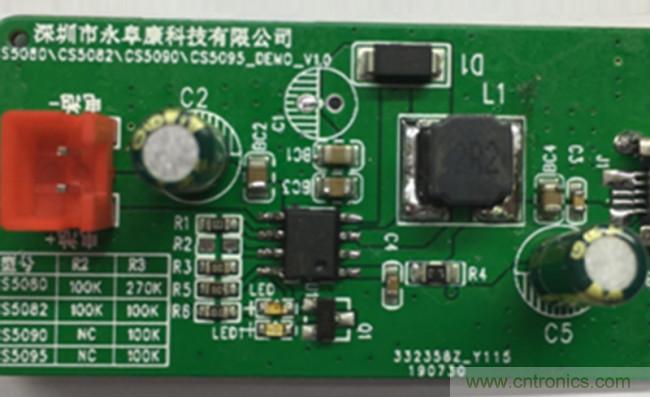

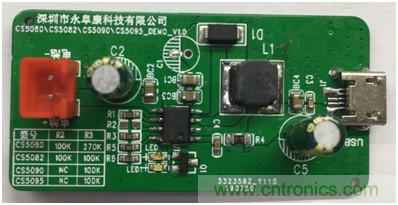

8. CS5095 DEMO板实物图

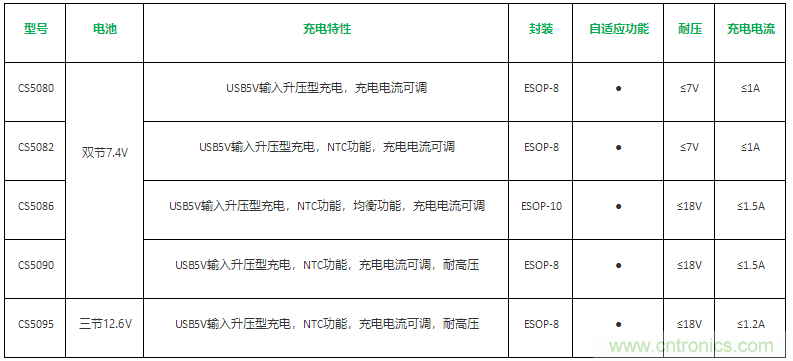

9. 双节、三节锂电USB 5V升压充电管理选型表
