凌力尔特全新低噪声降压-升压型充电泵可节省空间并降低EMI

上线时间:2017-06-13   作者:  责任编辑 susan


分享到:
0分
关键卖点 采用多模式开关电容器转换,以在 2.7V 至 38V 输入电压范围内保持稳定,并产生稳定的 3.3V、5V 或外部可调的 (2.5V 至 5V) 输出。
目标应用 汽车、电源应用
一键购买 下载资料

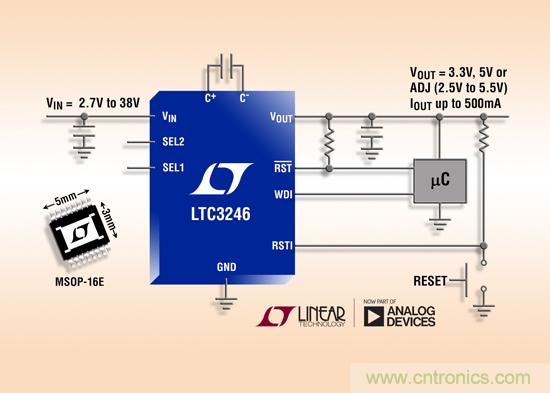

【导读】亚德诺半导体 (ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出紧凑型、低噪声降压-升压型充电泵 LTC3246,该器件具集成的看门狗定时器,能提供高达 500mA 的输出电流。

LTC3246 采用多模式开关电容器转换,以在 2.7V 至 38V 输入电压范围内保持稳定,并产生稳定的 3.3V、5V 或外部可调的 (2.5V 至 5V) 输出。内部电路自动地选择 2:1、1:1 或 1:2 的转换比,以在输入电压和负载条件变化时优化效率。低的工作电流 (无负载时 20μA 调节,停机时 1.5μA)、低 EMI 切换和很少的外部器件 (3 个小型陶瓷电容器,无电感器) 使 LTC3246 非常适合噪声敏感型空间受限的汽车应用,例如 ECU / CAN 收发器电源,以及工业内务处理电源和高效率、低功率 12V 至 5V 转换。

与常规开关稳压器相比,LTC3246的开关电容器架构具固有的软切换,实现了更低的辐射噪声和 EMI。用于复位超时和窗口化看门狗超时的定时控制可以用 RT 和 WT 引脚上的外部电容器调节,或者可以通过引脚搭接从内部固定。复位输入的准确门限可用于额外的电源监视,或可配置为按钮复位。其他特点包括采用陶瓷电容器可稳定、折返电流限制以防止启动时电流过大、以及短路和过热保护。

LTC3246 采用紧凑的耐热性能增强型 16 引线 MSOP 封装。E 级和 I 级版本具 –40°C 至 125°C 工作结温范围,H 级具 –40°C 至 150°C 工作结温范围,MP 级规定在 –55°C 至 150°C 温度范围内运行。E 级版本的千片批购价为每片 3.25 美元,所有器件都有现货供应。如需更多信息,请登录 。

低噪声、高压 500mA 降压-升压型充电泵

性能概要: LTC3246

2.7V 至 38V 工作电压范围 (42V 绝对最大值)
工作时 IQ = 20µA,停机时为 1.5µA
具自动模式切换的多模式降压-升压型充电泵 (2:1、1:1、1:2)
12V 至 5V 效率 = 81%
IOUT 高达 500mA
VOUT:固定 3.3V、5V 或可调 (2.5V 至 5V)
超低 EMI
专为符合 ISO 26262 诊断覆盖要求的系统而设计
过热和短路保护
工作结温:150°C 最大值
具外部定时控制的 POR / 看门狗控制器
耐热性能增强型 16 引线 MSOP 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
