Vishay新款红外接收器实现业内最薄记录

上线时间:2017-06-11   作者:  责任编辑 susan


分享到:
0分
关键卖点 器件的供电电压为2.5V~5.5V,TSOP39xxxTR1系列的供电电流为0.35mA,TSOP59xxxTR1系列的供电电流为0.7mA,最长传输距离达45米,载波频率为36kHz~56kHz。
目标应用 平板电视和显示器中的遥控应用。
一键购买 下载资料
【导读】日前,Vishay Intertechnology, Inc.宣布,推出用于平板电视和显示器中遥控应用的两个新系列小型红外(IR)接收器模块---TSOP39xxxTR1和TSOP59xxxTR1,扩大其光电子产品组合。

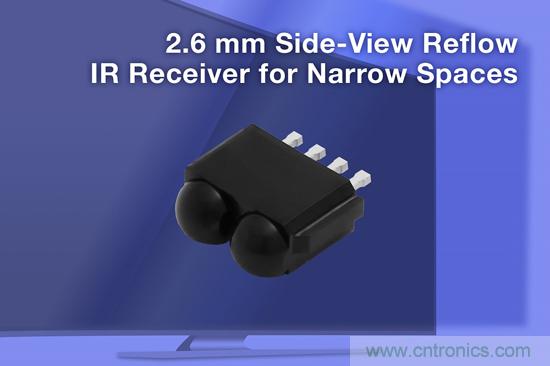

为了在这些产品的3mm框架内实现前面板安装,Vishay Semiconductors TSOP39xxxTR1和TSOP59xxxTR1系列器件在业内首次采用高度只有2.6mm的TVCastSMD侧视,带边翼的表面贴装封装。

为了在现在的平板电视上实现遥控功能,通常需要使用3个光器件,包括红外接收器、红光LED和环境光传感器。这些器件都必须安装在很窄的框架内,或是通过导光柱,实现从后到前的光连通,但会缩短红外接收器的接收距离。TSOP39xxxTR1和TSOP59xxxTR1系列采用TVCastSMD封装,能以侧视排列的方式安装在PCB上,再把电路板装进框架里,这样接收器就能放在靠近框架前面板的位置,实现优良的遥控性能。

为简化设计,新发布的这两颗器件将1个光探测器、前置放大器电路和红外滤波器组合在1个4pin脚的环氧树脂封装里。红外接收器采用能实现高灵敏度的双透镜设计,典型辐射量分别低至0.08mW/m2和0.20mW/m2。器件的供电电压为2.5V~5.5V,TSOP39xxxTR1系列的供电电流为0.35mA,TSOP59xxxTR1系列的供电电流为0.7mA,最长传输距离达45米,载波频率为36kHz~56kHz。

TSOP39xxxTR1和TSOP59xxxTR1系列器件提高了免受环境光影响的能力,对供电电压变化和纹波噪声不敏感,有4个用于短脉冲编码和长脉冲编码的自动增益控制(AGC)版本。所有接收器均符合RoHS和Vishay绿色标准,无卤素。

TSOP39xxxTR1和TSOP59xxxTR1系列现可提供样品,并已实现量产,供货周期为四周。
