【导读】致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于立锜科技（Richtek）RT7333、RT7795、RT7220E以及RT7209芯片的240W PD3.1快充方案。
2024年4月18日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于立锜科技（Richtek）RT7333、RT7795、RT7220E以及RT7209芯片的240W PD3.1快充方案。

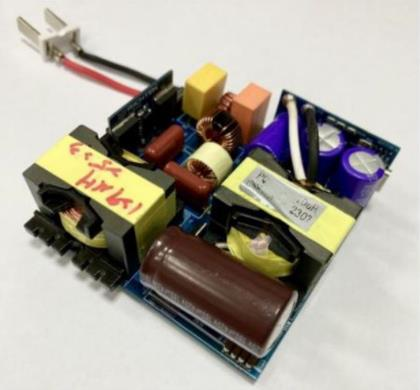

图示1-大联大诠鼎基于立锜科技产品的240W PD3.1快充方案的展示板图
随着PD3.1快充协议的发布，USB充电技术迎来了重大突破。该协议将电源的输出电压提升至48V、充电功率同步提升至240W。在此背景下，传统的反激方案以及适用于20V输出的协议芯片已无法满足当前的市场需求。设备制造商需要更新他们的硬件设计，以支持更高电压和功率水平。为加快制造商设计，大联大诠鼎基于立锜科技RT7333、RT7795、RT7220E以及RT7209芯片推出240W PD3.1快充方案。
图示2-大联大诠鼎基于立锜科技产品的240W PD3.1快充方案的场景应用图
本方案搭载了前级PFC升压控制、AHB非对称半桥驱动控制以及SR控制策略，同时配备了支持48V输出的PD3.1协议芯片。这意味着方案可实现从100Vac-240Vac的全电压跨界输入适配。不仅如此，此方案还支持高达48V/5A 240W的标准功率输出，能够满足市场上绝大多数支持Type-C供电的笔记本、手机等设备的电力需求。此外，方案还可支持多种私有快充协议，并内置了各种保护机制，能够有效防止过压、过流、过热等潜在安全隐患，保障充电安全。

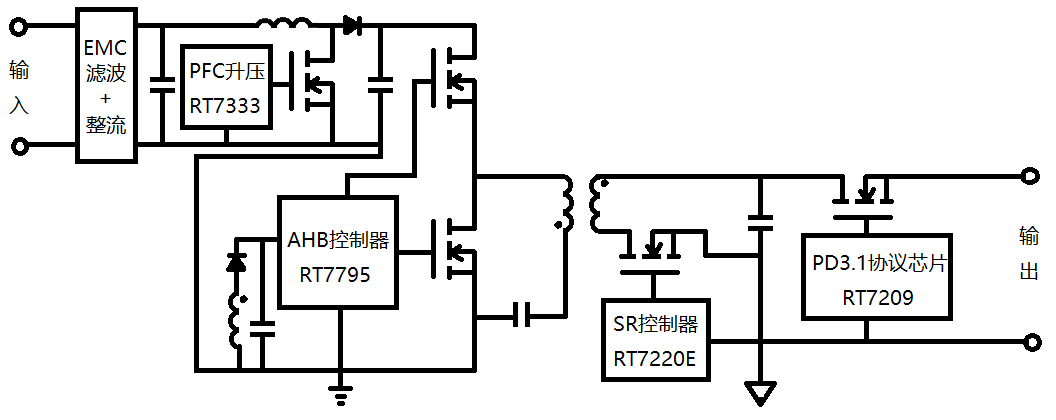

图示3-大联大诠鼎基于立锜科技产品的240W PD3.1快充方案的方块图
在技术层面，该方案采用了先进的AHB非对称半桥控制技术，通过降低功耗、提高效率、减少发热，实现了更快速的充电速度。同时，该方案具有极高的集成度，能够显著缩小充电器体积，为用户带来更加便捷、高效的充电体验。
核心技术优势：
Ÿ 方案采用PFC+AHB非对称半桥架构；
Ÿ 兼容3V～55V输出；
Ÿ 降低初次级应力；
Ÿ 效率比反激高，成本比LLC低；
Ÿ 支持各种主流快充协议，特别是PD3.1（48V输出）以及UFCS；
Ÿ 内含各种保护机制，尤其是LPS；
Ÿ 高集成，低成本。
方案规格：
Ÿ 90Vac～264Vac输入；
Ÿ 5V/3A、9V/3A、15V/3A、20V/5A、28V/5A、48V/5A输出；
Ÿ DoE VI，6级能效；
Ÿ EMI 6dB以上余量；
Ÿ 支持PD3.1、QC4.0、UFCS等多种快充协议；
Ÿ OCP、OVP、OTP、OPP、LPS各种保护。
