大联大世平集团推出基于易冲半导体产品的无线充电发射IC方案

发布时间:2023-09-20 责任编辑:lina

【导读】致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下世平推出基于易冲半导体(ConvenientPower)CPS8601的无线充电发射IC方案。


2023年9月20日,致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下世平推出基于易冲半导体(ConvenientPower)CPS8601的无线充电发射IC方案。


 大联大世平集团推出基于易冲半导体产品的无线充电发射IC方案大联大世平集团推出基于易冲半导体产品的无线充电发射IC方案

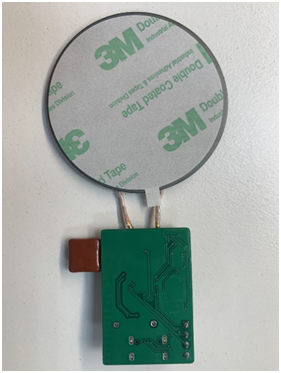

图示1-大联大世平基于易冲半导体产品的无线充电发射IC方案的展示板图


随着移动设备不断创新,其充电方式也在持续演进。无线充电是一种备受欢迎的新型充电方式,其通过磁场交互进行能量转移,从而实现设备间的电力传输。与传统的有线充电方式不同,无线充电将用户从繁琐的线缆中解放出来,不仅提高充电的便利性,也大大改善用户的体验。针对无线充电技术的发展,大联大世平基于易冲半导体CPS8601芯片推出无线充电发射IC方案,该方案可提供15W的输出功率,且具有极高的集成度。



大联大世平集团推出基于易冲半导体产品的无线充电发射IC方案

图示2-大联大世平基于易冲半导体产品的无线充电发射IC方案的场景应用图


CPS8601是一颗高度集成、符合Qi标准的高效无线充电发射IC。其集成MCU内核、丰富的内存和外设。在模拟前端搭载全桥逆变电路、电流电压采样电路、ASK解调电路、FSK调制电路以及保护电路等模组。除此之外,该产品内置WPC发射器所需的所有模拟部件,支持Qi 1.3协议的BPP及EPP设计,提供最高达15W的输出功率,可满足各类无线充电发射器的使用。


不仅如此,CPS8601具有CC&DP/DN快充界面,可以与适配器进行多种快充协议握手,并且支持QC2.0/PD3.1/UFCS/SCP/AFC快充协议。此外,产品支持高精度的电压电流采样模组和Q值检测,可为无线充电系统提供可靠的异物检测(FOD)依据,进一步提高整个系统的安全性。


 大联大世平集团推出基于易冲半导体产品的无线充电发射IC方案

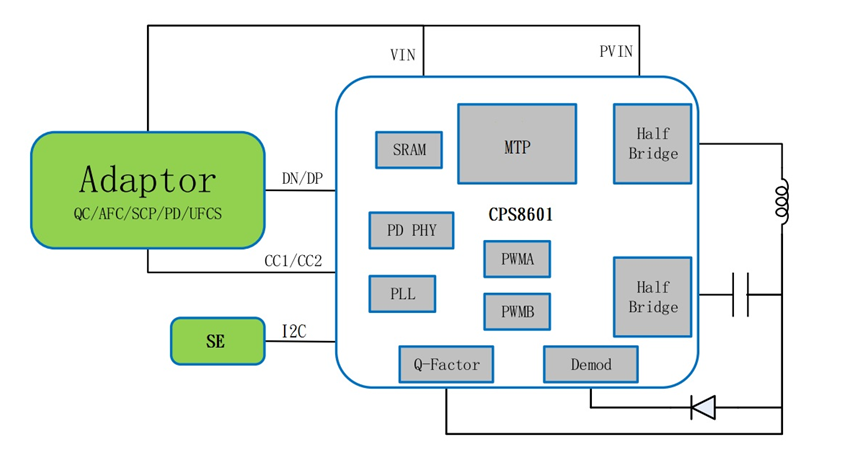

图示3-大联大世平基于易冲半导体产品的无线充电发射IC方案的方块图


本方案具有电路架构简单、集成度高的特点,可以为磁吸和无线充电宝等应用提供设计参考。未来随着技术瓶颈不断突破,无线充电市场规模将有望进一步扩增。对此,大联大世平将与易冲半导体继续加深合作,推出更多兼具低损耗和高性能的无线充电方案,帮助客户创新产品、缩短研发时间。


核心技术优势:


 单颗无线充IC,高集成度,相容性强;

 无线方案电路简单可靠,BOM成本低;

 支持多种通信协议:QC2.0/PD3.1/UFCS/SCP/AFC;

 多通道的电压电流解调,解调能力强;

 支持驱动能力调节;

 支持死区时间调节;

 16Kbytes MTP内存。


方案规格:


 输入规格:

 QC:5V/9V/12V;

 PD:5V/9V/12V;

 DC:5V/9V/12V;

 5V->5W;9V->10W;12V->15W;

 输出功率:15W(Max);

 效率:82.83%@15W,Vin:12V;

 协议:BPP-5W/EPP-10W/EPP-15W/SFC-10W;

 线圈型号:A11a;

 待机消耗功率:<0.2W@5V;

 可充电高度:3mm-7mm;

 保护功能:OCP/OVP/UVP/OTP/FOD;

 FCC/CE认证。
