南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201

发布时间:2022-12-09 责任编辑:lina

【导读】随着现在百瓦大功率适配器的普及,传统反激架构已不能满足日益增加的大功率适配器的高开关频率、高功率密度、高效率要求。针对功率大于75W以上的部分中大功率充电器、适配器等,通常需要进行功率因数校正(PFC),这也带动了相应的PFC控制器、电感、整流滤波等器件的市场需求。


随着现在百瓦大功率适配器的普及,传统反激架构已不能满足日益增加的大功率适配器的高开关频率、高功率密度、高效率要求。针对功率大于75W以上的部分中大功率充电器、适配器等,通常需要进行功率因数校正(PFC),这也带动了相应的PFC控制器、电感、整流滤波等器件的市场需求。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201


南芯科技推出新一代的PFC控制芯片——SC3201,可满足中大功率充电器、适配器对功率因数和输入电流谐波的要求。具备无需辅组绕组、集成THD优化、支持分段式输出等核心技术。南芯SC3201采用SOT23-6封装,VDD支持9-30V,SC3201不仅支持VFB过压保护、VDD欠压保护、周期限流保护、超高温保护等多重保护措施,还支持第二级独立的过压、欠压、过流保护。可广泛用于USB-PD充电器,AC-DC适配器,LED驱动器、工业电源、电动工具等领域。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201

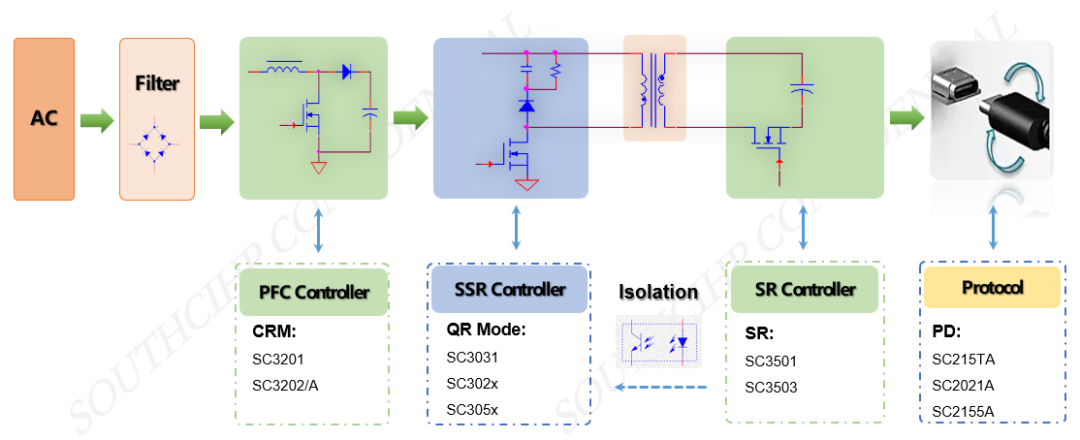

南芯SC3201 PFC控制器可搭配高频QR控制器SC30xx系列以及同步整流控制器SC35xx系列,形成80W-160W的整套解决方案。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201

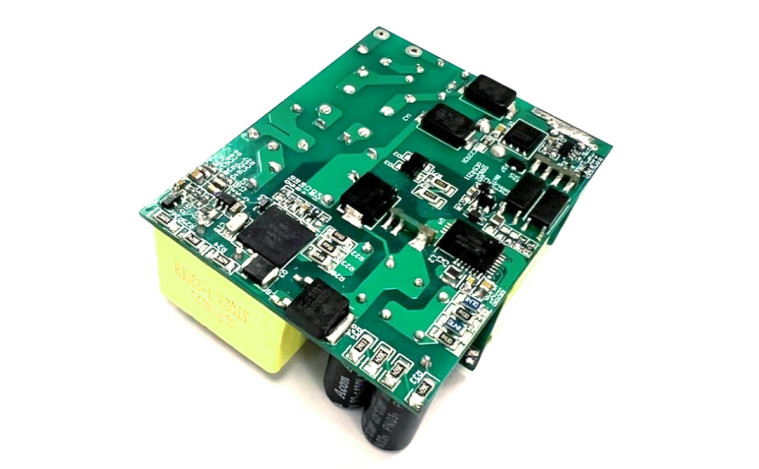

南芯100W方案 demo 展示


以100W适配器设计为例,采用SC3201+SC3057+SC3503整套方案,可在全输入范围获得高PF值与高效率。整机满载效率可达94.3%,在90Vac最低输入电压仍然可以达到92.3%的效率值;在全电压范围内,PF值均在0.9以上。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201

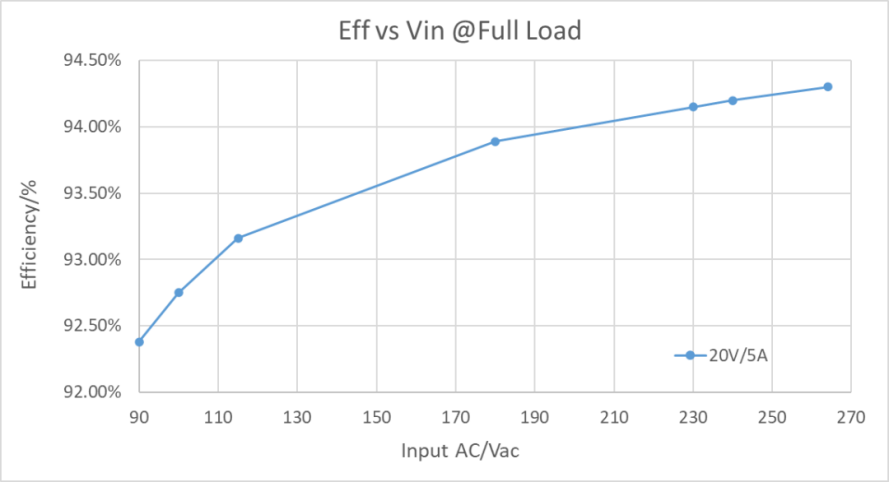

效率曲线


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201

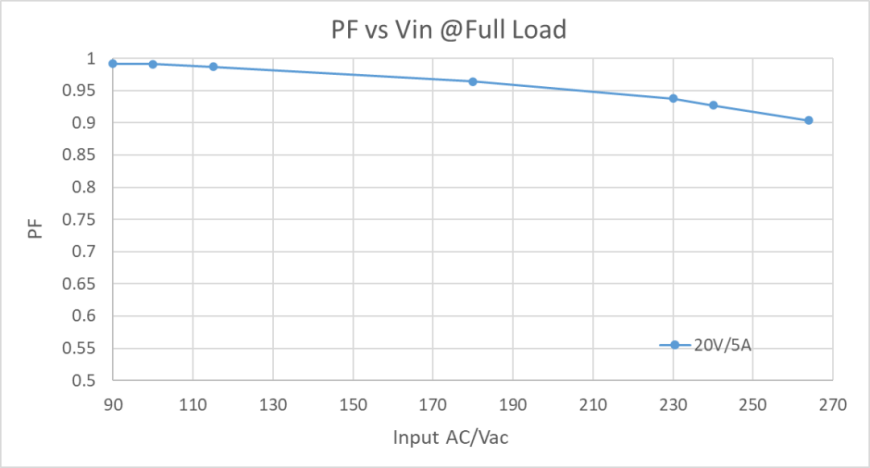

PF值曲线

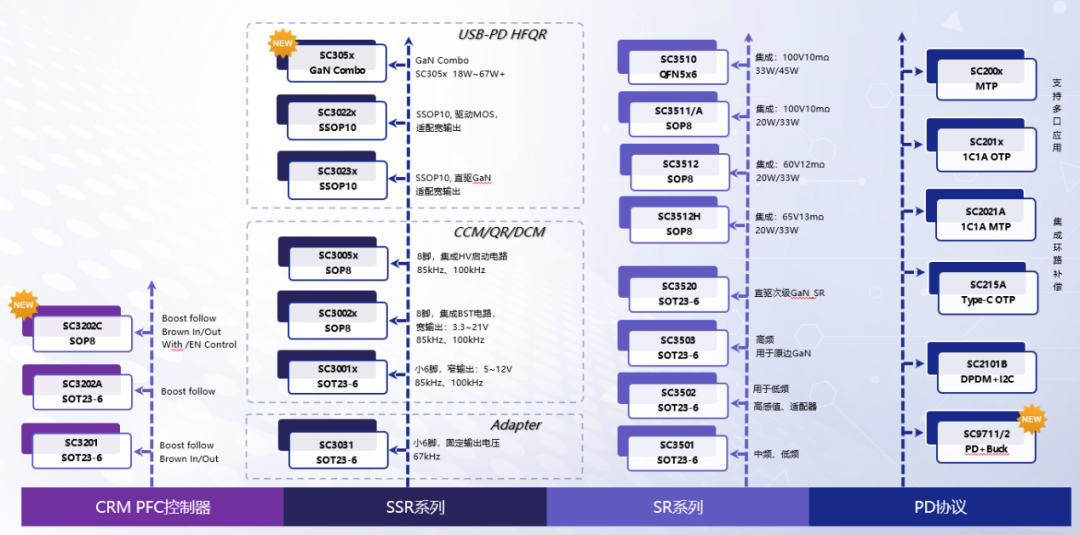

南芯科技全面布局PD快充全套解决方案,从第一颗PD协议芯片的推出,南芯科技针对USB-PD适配器市场,前后推出适用于宽输出电压范围的次级反馈(SSR)控制器、超快速关断次级同步整流(SR)控制器和集成CC/CV控制环路的协议芯片,组成一揽子的全套解决方案,助力客户打造高功率密度、高安全、高可靠性的快充产品。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201


特别是作为氮化镓快充控制器国产化先驱,率先实现氮化镓控制芯片的自主可控,至今已成功量产多款集成GaN直驱的控制器,凭借成熟的高集成度GaN解决方案,已与多品牌达成深度合作,得到行业广泛认可。GaN器件在PD快充电源中的技术发展可分为3步:


●控制器+驱动+器件

●控制器+(驱动/器件)

●控制器/驱动/器件三合一


最初的氮化镓快充电源一般需要采用控制器+驱动+氮化镓功率器件组合设计,不仅电路布局较为复杂,产品开发难度相对较大,且成本也比较高。之后业内开始尝试将氮化镓功率器件、PWM控制器、驱动器整合到一个封装内部,实现高集成度的氮化镓合封芯片设计。


南芯科技布局全功率段PD快充,推出重磅新品PFC控制芯片SC3201


总结


南芯科技现已完成PD快充全功率段的芯片布局,从PFC控制器,氮化镓合封芯片,同步整流芯片与同步整流控制器和协议芯片产品,实现了完整的一站式解决方案,具有外围器件简洁,集成度高,转换效率高等诸多优势,在市场上极具竞争力。


近期推出的PFC控制芯片——SC3201,可满足中大功率充电器、适配器对功率因数和输入电流谐波的要求。具备无需辅组绕组、集成THD优化、支持分段式输出等核心技术。可广泛用于USB-PD充电器,AC-DC适配器,LED驱动器、工业电源、电动工具等领域。欢迎垂询。


注:

·部分图片源自网络,如侵删

·文中数据来自南芯科技,最新数据以南芯科技官方发布为准
