【导读】株式会社村田制作所开发了车载电源线用1005超小尺寸（1.0 x 0.5 mm）噪声对策元件——片状铁氧体磁珠“BLM15PX_SH1/BH1系列”。量产于2022年12月开始。
将车载电源用1005超小尺寸噪声对策片状铁氧体磁珠商品化

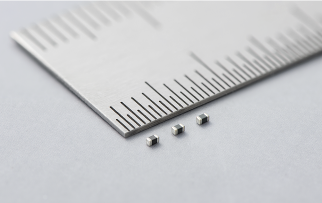

株式会社村田制作所开发了车载电源线用1005超小尺寸（1.0 x 0.5 mm）噪声对策元件——片状铁氧体磁珠“BLM15PX_SH1/BH1系列”。量产于2022年12月开始。
近年来，汽车电子化不断取得进展，除了ADAS（高级驾驶辅助系统）、用于无人驾驶的摄像头和传感器之外，还逐步配备了许多用于V2X(1)的无线通信功能。为了让更多车载部件正常工作并实现高度安全，帮助提供稳定电源的噪声对策元件必不可少。其中，片状铁氧体磁珠在每辆汽车中的使用数量就达到了数百个，因此需要在提高降噪性能的同时减小尺寸。
(1) Vehicle to Everything：将汽车与其他汽车、行人、交通信号灯和标志等交通基础设施连接而实现的智能交通系统。
村田的片状铁氧体磁珠“BLM15PX_SH1/BH1系列”通过运用特有的内部电极成形技术进行全新结构设计，在实现可以产生大电流及低内阻的同时，还能获得更高的阻抗特性。与村田的传统产品1608尺寸（BLM18PG系列）相比，相同性能条件下的贴装面积减少了大约60%，实现了小型化。从而提高了车载设备电源线设计的自由度，并通过车载设备的进一步小型化支持自动驾驶系统的高端化。
村田将继续进一步充实车载用产品阵容，为汽车的高性能化和高功能化做贡献。
产品特点
超小的车载电源线用片状铁氧体磁珠，1005尺寸，阻抗为120Ω，额定电流为2A（85℃时）
除了本公司特有的高纵横比电极成形技术和高阻抗获取技术，还建立了全新的微细加工技术，从而在保持高性能的同时满足了AEC-Q200(2)，而且在150°C（BH系列）以下的环境中均能使用
适合用于动力传动系统和安全用途
工作温度分为－55～125℃产品（SH系列）和－55～150℃产品（BH系列）2个产品阵容
产品阵容：阻抗为33Ω（100MHz时）/额定电流为3A（85℃时）到600Ω/900mA（同条件）
直流电阻（Rdc）低，为0.022Ω（BLM15PX330）～0.23Ω（BLM15PX601），减少了功率损耗和发热量
(2) 由AEC（Automotive Electronics Council＝汽车电子协会）制定、汽车用电子元件需要满足的可靠性测试标准。
主要规格
产品编号阻抗额定电流(mA)直流电阻(Ω以下)100 MHz时标称值(Ω)公差(％)环境温度85℃环境温度125℃环境温度150℃初始测试后BLM15PX330BH133±2530001700100.0220.037BLM15PX121BH1120±2520001100100.0550.070BLM15PX601BH1600±25900500100.230.25
产品详情
产品详情请查看BLM15PX_SH系列、BLM15PX_BH系列。
相关产品
面向民用产品的电源线噪声对策用片状铁氧体磁珠请参阅BLM15PX_SN系列。
咨询
产品咨询：https://www.murata.com/zh-cn/contactform
关于村田制作所
村田制作所是一家全球性的综合电子元器件制造商，主要从事以陶瓷为基础的电子元器件的开发、生产和销售业务。致力于通过自身开发积累的材料开发、工艺开发、商品设计、生产技术以及对它们提供支持的软件和分析评估等技术基础，创造独特产品，为电子社会的发展做出贡献。
