随着大数据、物联网的快速发展，通信基站及数据中心的需求呈几何式增长。为适配通信设备和数据中心的快速发展，DC-DC电源管理芯片在提供稳定电源输出的同时，更需具备高功率密度、高转换效率和更低的能耗。因此，高功率密度、高效率、高稳定性的DC/DC电源芯片成了确保通信基站性能和可靠性的关键因素。

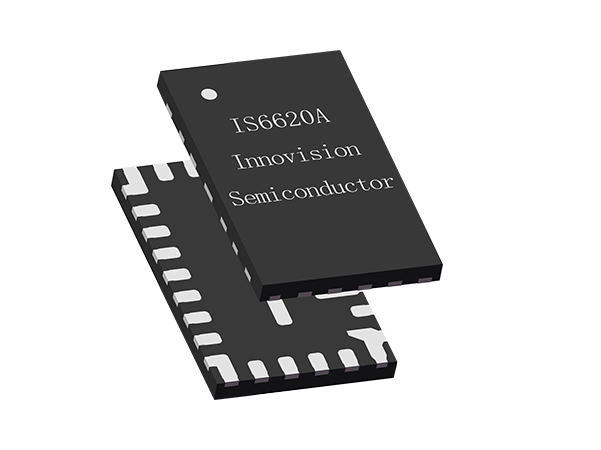

长工微推出高度集成的非隔离双路输出DC-DC转换器——IS6620A，该芯片通过优化的电路设计，改进的晶圆生产工艺及采用最先进的封装技术，使得器件的功率密度和转换效率更高，抗干扰能力更强，输出电压更稳定。该器件支持宽输入电压范围（4.5V-18V），可配置为两个独立的双路6A或者单路双相12A电源。
产品特征如下：
-
具有内部补偿的Pseudo-Current Control Mode
-
输出电流高达6A的双路输出
-
输出电流高达12A的双相单路输出
-
输出电压范围：0.5V到5.5V，90%最大占空比
-
使用SYNC同步到外部时钟
-
可选择的开关频率分别为500KHz、1MHz、1.5MHz和2MHz
-
两个模式选择引脚（MODE1和MODE2）用于选择开关频率、配置、时钟相位延迟和内部补偿
-
支持安全的预偏置启动
-
内部集成OCP、NOCP、OVP、UVP、OTP、软启动保护等保护功能
-
3 mm x 5 mm，25Pin FC-QFN 封装
图1：IS6620A双路输出典型应用电路图
图2为Pseudo-Current Control Mode（PCC）控制模式的简单原理图，图3为PCC控制时序图。PWM比较器的输入Vramp是通过Pseudo Current模块产生的，并不直接来自于电感电流的采样，它具有和电感电流IL相似的波形，如图3所示。在CLK信号到来时，PWM信号变高，开启功率管上管，Vramp如电感电流一样线性升高，当它到达VC时，PWM翻转产生SHOT信号，PWM变低，关闭功率管上管，下管开启，直到下一个CLK再次到来。PCC通过Vslp+和Vslp-的非线性斜坡补偿技术实现快速的动态响应。此外，独特的VC钳位技术使之在DCM和CCM之间实现平滑的电压转换。
图2：Pseudo Current Control（PCC）控制模式简图

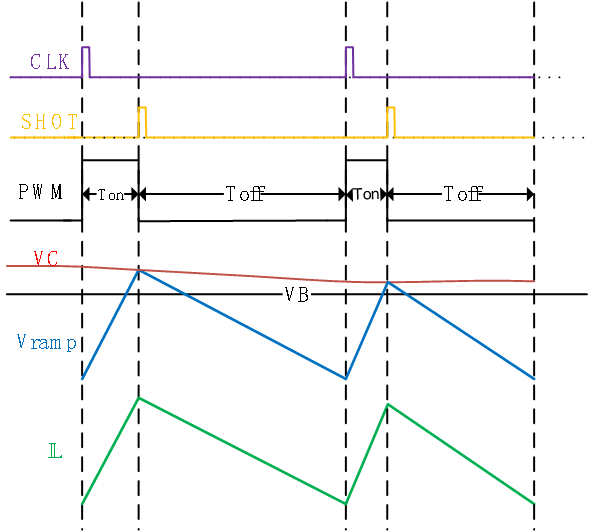

图3：Pseudo Current Control（PCC）的时序图
相比传统的峰值电流控制模式，PCC控制模式有更好的抗干扰能力，Minimal on time的时间更短，同时还能实现极小的jitter，特别是在大电流的情况下，抗干扰能力的优势更为明显。和COT控制模式相比，PCC控制模式采用固定频率（CLK来自于内部OSC或者外部SYNC信号），有利于双相并联的同步及相位的稳定控制。
当多个开关电源使用频率不同时，在电磁上会产生互相干扰，同时也会影响其他电子设备的正常工作。而开关电源频率同步后，多个开关电源输出电压和电流波形相同，减少之间的相互干扰，从而提高系统的抗干扰能力。IS6620A芯片的SYNC管脚收到系统的CLK信号后，在MR1模式下，当外部输入50%占空比的CLK信号时，且在Modepin所设置频率的±20%以内时，IS6620A的工作频率会与外部CLK同步；如果SYNC信号保持高电平，低电平或者Float，IS6620A的工作频率就由内部OSC产生的CLK让SW1和SW2满足180°相移工作。

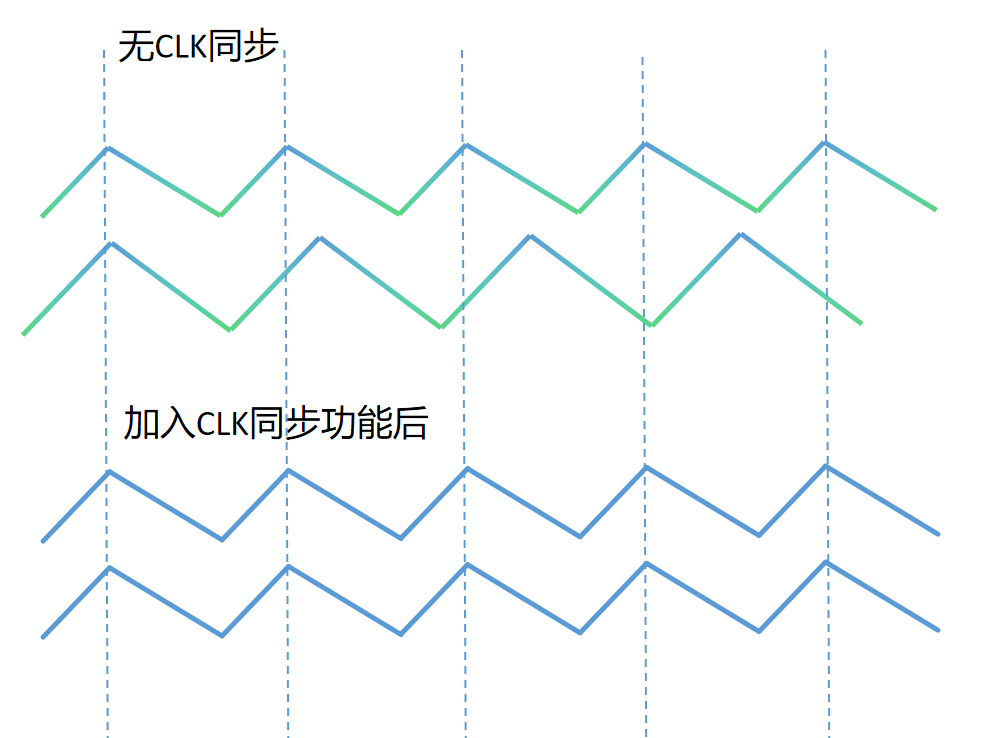

图4：有无CLK同步功能的2个Vout波形对比
下面是一个同步外部CLK的双相单路输出电源配置：
-
芯片的两个Vout接到一起
-
开关频率由芯片SYNC管脚接收到的外部CLK设置
-
2Phase的相移由芯片Mode管脚设置
-
GOSNS管脚作为Remote sense的输入端

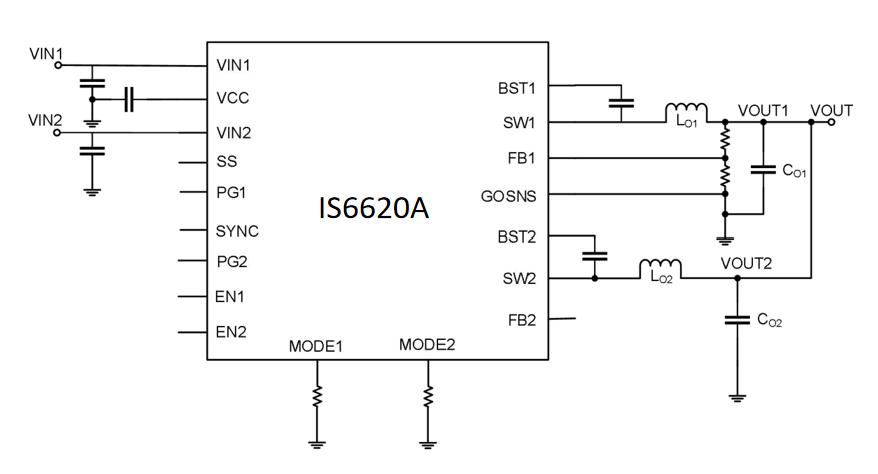

图5：同步外部CLK的双相单路输出电源简图
IS6620A芯片内部加入积分器功能，能够持续对参考电压Vref做修正，从而提高输出电压在不同负载、不同输入电压等条件下的电压精度，输出电压精度高达±1%。

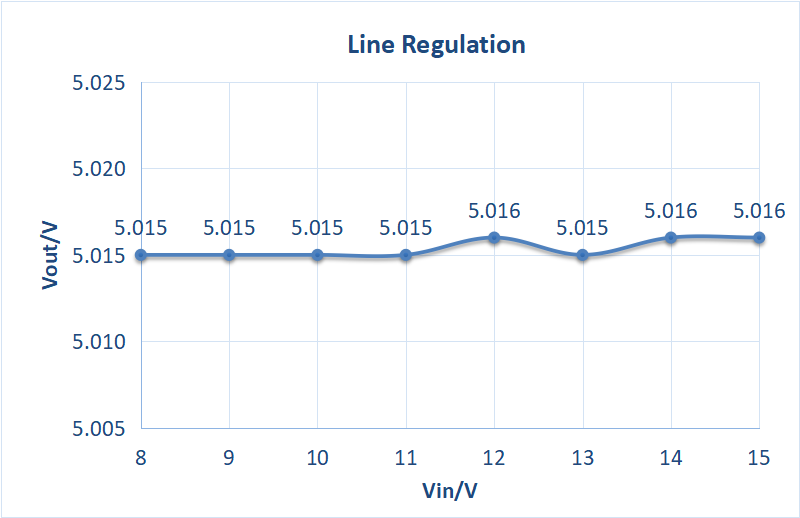

图6：IS6620A的线性调整曲线图

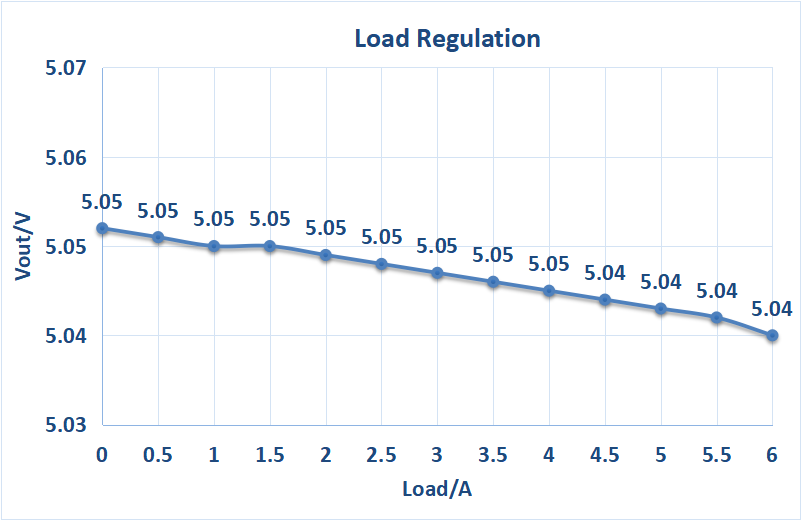

图7：IS6620A的负载调整曲线图
芯片内部集成了低导通电阻Rdson的MOSFET（20mohm/8mohm HS/LS）及优化的驱动电流技术，IS6620A在Vin=12V，Vout=5V的情况下，峰值效率可达95.6%。轻载条件下，芯片工作在DCM模式时，能够进一步降低芯片的损耗，提高芯片整体的工作效率。

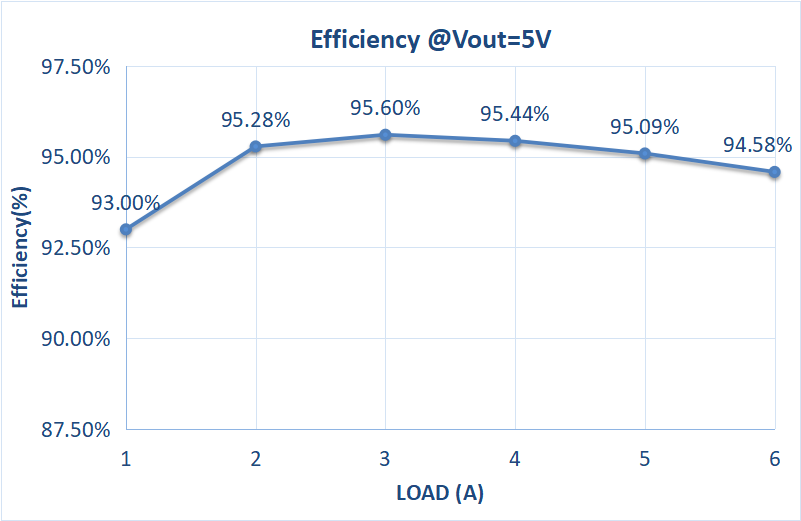

图8：IS6620A在VIN=12V，VOUT=5V效率曲线
通信设备的输入电压通常是-48V，首先通过隔离DC/DC转换器将-48V转换为12V，再通过非隔离DC/DC转换器转成主板上主芯片需要的电压，下面介绍IS6620A供电的应用设计实例：
应用条件：VIN=12V, VOUT1=1.2V(Imax=6A), VOUT2=1.0V(Imax=6A), Load Step: 0A~3A & 3A~6A, Vpeak-peak of VOUT1≤120mV(±5%)，Vpeak-peak of VOUT2≤100mV(±5%)。
首先选择开关频率，IS6620A开关频率分别为500KHz、1MHz、1.5MHz和2MHz，一般建议选择1MHz；
其次确定电感量，按照电感电流纹波为满载输出电流的20%~40%进行取值，本应用满载电流为6A，则电感电流纹波大小的范围为1.2A~2.4A。根据公式
，结合VOUT=1.2V, Fsw=1MHz，计算得VIN=12V时，电感取值范围为0.45uH~0.9uH，VOUT=1.0V, Fsw=1MHz, VIN=12V时，电感取值范围为0.38uH~0.76uH，最终选择电感感值都为0.47uH；
最后，根据长工微所提供的design tool，分别为1.2Vout, 1.0Vout选用合适的输出电容。Vout=1.2V选用6颗22uF的陶瓷电容，Vout=1.0V选用6颗22uF的陶瓷电容。至此，此应用的关键参数已确定完毕，下面为对应的实测波形。

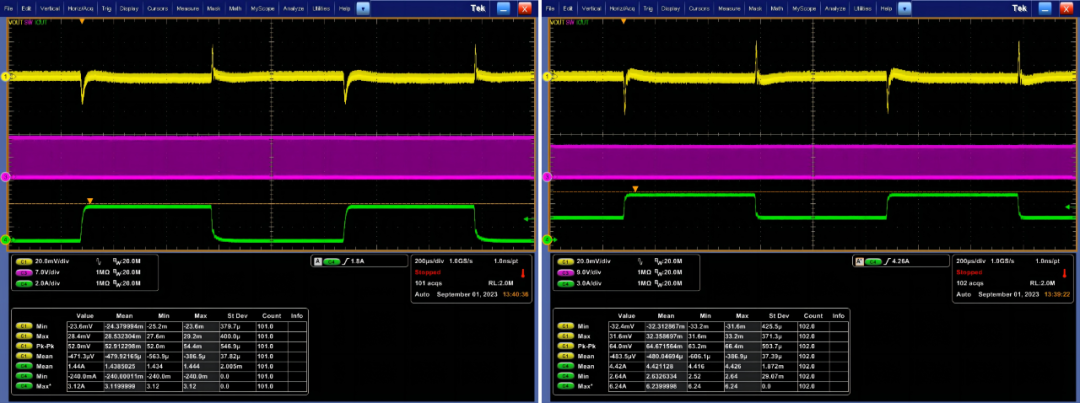

Transient: VIN=12V, VOUT1 =1.2V, LOAD Step=3A , Slew rate=1A/us, Vpeak-peak=66.4mV
Transient: VIN=12V , VOUT2=1.0V, LOAD Step=3A , Slew rate=1A/us, Vpeak-peak=64.8mV

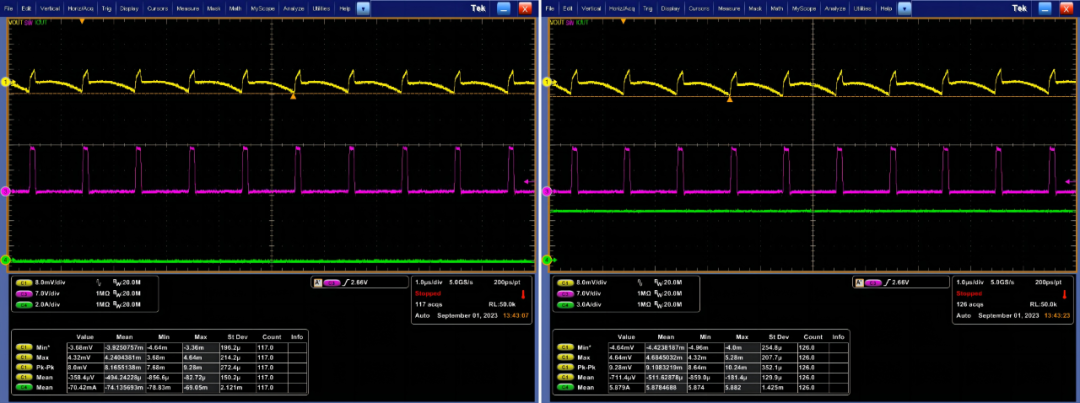

Ripple: VIN=12V, VOUT1 =1.2V, LOAD=0A,6A Vripple=10.24mV

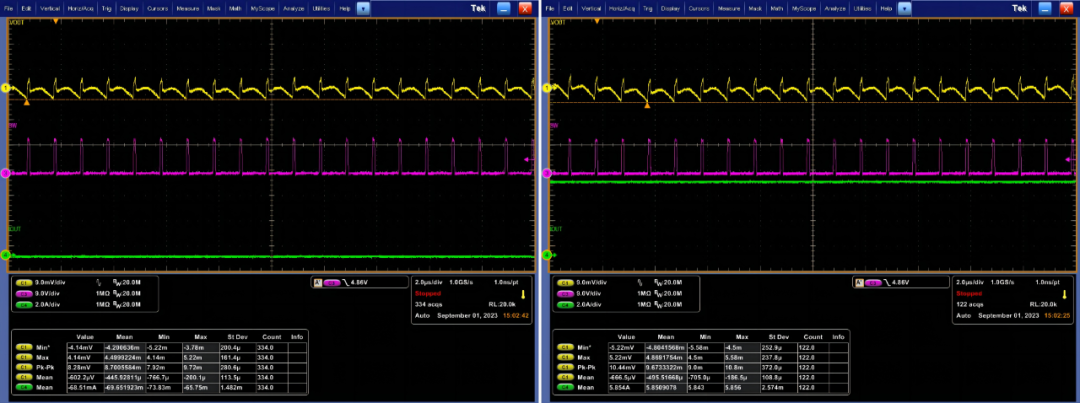

Ripple: VIN=12V, VOUT2 =1.0V, LOAD=0A,6A Vripple =10.8mV

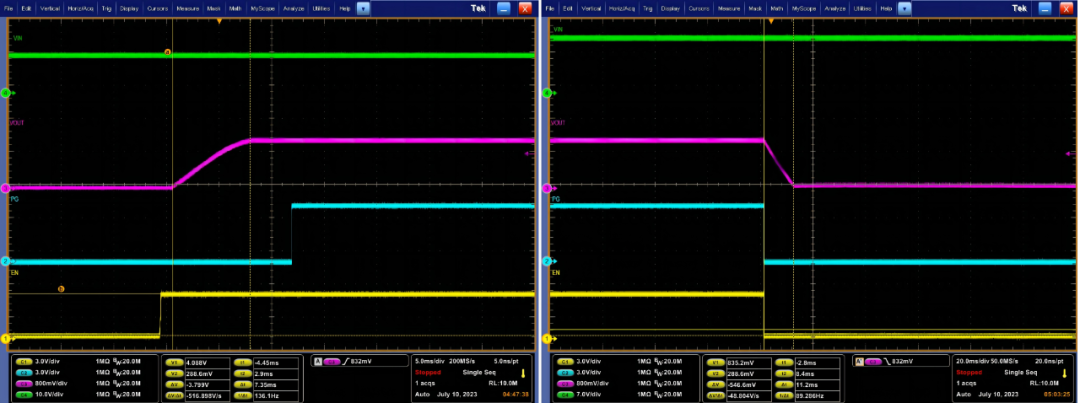

Vout1 Power on and off by EN
Vout2 Power on and off by EN
