TDK株式会社近日推出高性能爱普科斯 (EPCOS)  ERUC23系列元件 (B82559S*) ，扩展了其SMD耦合电感器产品组合。耦合电感器是指两个线圈共用一个磁芯的电感器。ERUC23系列供有六种型号可供选择，均采用扁平线绕组；耦合电感的感值范围为1.4 µH 至 4.1 µH，饱和电流范围为50 A 至 97 A，单线圈的直流阻抗为0.82 mΩ至 1.85 mΩ；产品的占板尺寸仅为26.8 x 13.8 mm²，高度从13.7 mm到14.0 mm不等，工作温度范围为-40°C到+150°C。该系列产品符合AEC-Q200和RoHS标准，产品设计适用于全自动贴片机贴片。

耦合电感器的用途非常广泛，适用于单、双相升降压转换器（特别适用于将48 V转12 V的交错式电压转换器）。产品通过两线圈耦合设计，减小了纹波电流，提高了转换效率。相比采用两个独立的电感器的设计，ERUC23系列耦合电感器能显著减少占板空间。

特性和应用

主要应用

●   单、双相升降压转换器

●   48 V到12 V交错式转换器（飞跨电容转换器）

主要特点和优势

●   高饱和电流

●   低直流阻抗

●   全自动贴片机贴片

●   紧凑型封装，纹波电流更低且效率更高

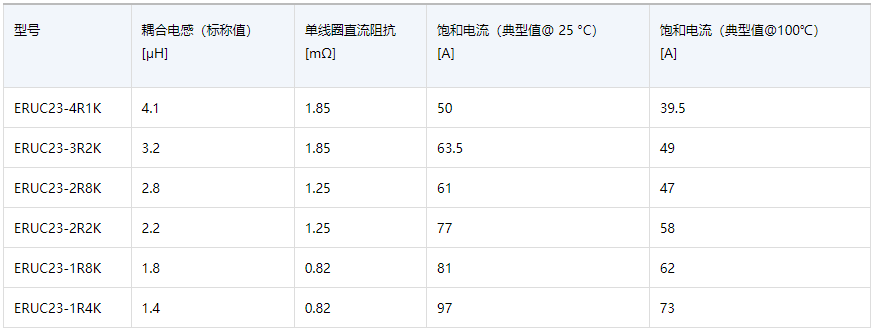

关键数据
