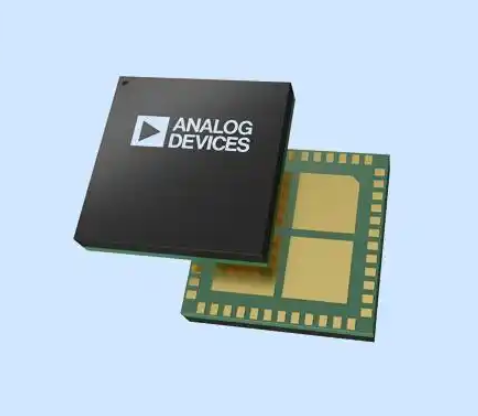

【导读】在5G通信、航空航天、高端仪器仪表等前沿领域，射频工程师们始终在追逐一个看似矛盾的“铁三角”目标：更高的输出频率、更低的相位噪声、更紧凑的系统尺寸。 任何一方面的提升，往往都以牺牲其他两者为代价。这一系统级痛点，长久以来制约着高端设备的创新步伐。如今，亚德诺半导体（ADI）推出的ADF4382 22GHz频率综合器，正是为了破解这一难题而生，它通过一系列创新设计，在这三者之间找到了一个令人瞩目的平衡点。
核心挑战：为何“铁三角”难以兼顾？
高频率与低噪声：随着输出频率攀升，VCO和PLL本身的相位噪声会恶化，同时电源和外部干扰也更易引入抖动，导致信号纯度下降。
高性能与小尺寸：传统方案为达到高频低噪，往往需要外置高性能VCO、复杂的滤波电路和多路时钟分配网络，这无疑会大幅增加PCB面积和系统复杂度。
集成化与架构创新：ADF4382并非简单的性能堆砌，而是通过深度系统优化，从根源上解决上述问题。
1. “all-in-one”高度集成，从源头精简系统
ADF4382最大的亮点在于其将高性能小数N分频PLL和能够覆盖11 GHz至22 GHz的VCO集成于单芯片之内。这一设计带来了两大直接优势：
免除次谐波滤波器：传统的倍频方案需要外部滤波器来抑制不需要的谐波，而ADF4382直接在基本倍频范围内工作，省去了额外的元件，简化了板级设计，节约了宝贵空间。
降低设计复杂性：工程师无需再为匹配外置VCO和PLL而耗费精力，芯片级的集成确保了最优的性能匹配和稳定性。
2. 追求极致的超低抖动性能
对于精密测量和数据转换器时钟应用，抖动是核心指标。ADF4382在此方面做到了极致：
卓越的品质因数（FOM）：-239 dBc/Hz的超低FOM值，标志着其带内相位噪声性能达到了业界领先水平。
低1/f噪声与高PFD频率：结合低1/f噪声和整数模式下高达625 MHz的相位检测频率，共同铸就了其超低的带内噪声和综合抖动，为系统提供了极其纯净和稳定的时钟源。
3. 多芯片同步与精确延迟：赋能系统级扩展
在大型阵列系统或多通道ADC/DAC系统中，多个时钟源的同步至关重要。ADF4382针对这一需求提供了强大的系统级功能：
自动对齐输出：通过在PLL反馈环路中集成输出分频器，它能自动将其输出与输入参考边沿对齐，实现了多芯片间的相位同步。可编程延迟与确定性延迟：其提供的可编程输出延迟参考，分辨率小于1皮秒，并在多个套件和温度范围内得到保证。这意味着工程师可以实现精确到皮秒级别的时序调整，或构建具有确定性延迟的同步系统，这对于波束成形、相控阵雷达等应用是革命性的进步。
4. 简化开发，加速产品上市
除了硬件性能，ADF4382在易用性上也下足了功夫。简化的SPI寄存器映射、外部SYNC输入功能，以及在不同模式下均可实现的可重复多芯片对齐，大大缩短了工程师的调试和开发周期，降低了项目风险。
结论：重新定义高性能频率综合器的边界
总而言之，ADI ADF4382的成功之处在于，它没有孤立地追求某一项参数的“登峰造极”，而是通过高度集成化架构、核心噪声指标的深度优化、以及独特的系统级同步功能，巧妙地化解了高频率、低噪声与小尺寸之间的固有矛盾。它不仅是一颗高性能的芯片，更是一个完整的“系统级解决方案”，为下一代高频通信和精密测量设备的设计师们提供了前所未有的灵活性和可靠性，有力推动了相关技术领域的边界向前拓展。
