高压，高精度，低噪声双极性运算放大器

LTA37经过设计改良，对增益大于5的电路进行了优化，从而达到指标的高性能。LTA37将转换速率提高到17V/µs，增益带宽积提高到82 MHz。与此同时，LTA37还提供了比OP27更低的偏移和漂移，以及更高的速度和更低的噪音。低至50µV的偏移和0.5µV/℃的最大漂移使LTA37成为精密仪器应用的理想选择。极低的噪声3nV/√Hz@1kHz、以及低至5Hz的1/f噪声拐角频率和560万倍的高增益，允许对低电平信号进行精确的高增益放大。通过使用偏置电流消除电路，实现了低输入偏置电流和失调电流。

LTA37/237产品特点

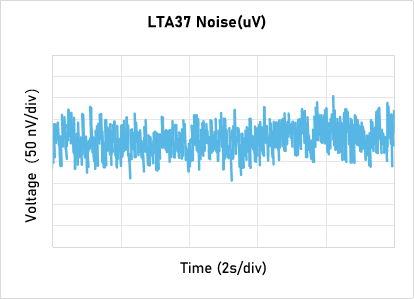

• 低噪声，0.2µVP-P（0.1 Hz至10 Hz）

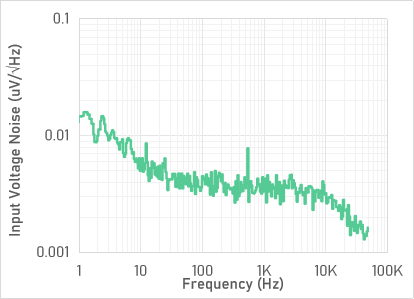

• 3nV/√Hz@1kHz

• 低漂移，0.5µV/℃

• 高速，17 V/µs转换率

• 82 MHz增益带宽

• 低输入偏移电压，50µV

• 出色的CMRR，135 dB（共模电压@±11 V）

• 高开环增益，560万（135 dB）

• 带失调调零管脚 (LTA37J版本)

LTA37/237产品优势

• 极低的噪声 (1/f, 白噪声)

• 优异的直流指标（Vos, TCVos,AVOL）

• 更好的动态指标（增益带宽积, 压摆率, 谐波失真)

• 偏置电流消除电路

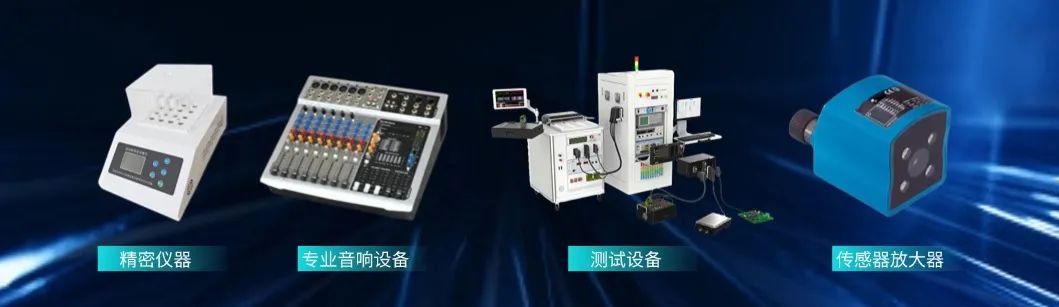

LTA37/237产品应用

• 精密仪器

• 测试设备

• 数据采集

• 专业音响设备

• 电机相电流检测

• 传感器放大器

LTA37/237订购信息

LTA37/237设计特色

1. 产品采用先进的 Bipolar 工艺设计，工艺具有低噪声、低失真和高速的特点，可靠性极高，符合工业级客户的需求；

2. 输入级采用 High - Beta 器件，采用基极电流补偿结构，电路的输入偏置电流超低；

3. 内部电路采用压摆率改善结构，提高大信号的响应速度；

4. 创新电路的零极点补偿结构，提高小信号的响应速度；

5. 采用优化的低失真电路结构，降低小信号的失真度；

来源：先积集成
