上海芯享程半导体有限公司，近期荣幸地宣布推出其最新力作—4.5V到60V零温漂低失调电压低噪声运算放大器AWS8611。作为公司高性能运算放大器芯片的典型代表，AWS8611融合了先进技术和创新设计，结合反馈网络共同实现信号稳定、放大，减法、积分和微分等功能，为精密数据采集，高精度自动化控制和生命体征精准监控等领域提供支持。
产品介绍
01 主要特点
-
宽输入电压范围: 4.5V to 60V
-
低输入失调电压：4μV(Maximum)
-
输入失调电压温度漂移：0.025μV/℃(Maximum)
-
输入噪声：290nVPP, 0.1 to 10Hz (Typ)；17nV/, 1kHz (Typ)
-
共模输入范围：V- to V+-1.5V
-
轨到轨输出
-
单位增益带宽积：1.5MHz
-
压摆率：2.0V/μs (Typ)
-
开环增益:150dB (Typ)
-
电源抑制比:160dB (Typ)
-
共模抑制比:150dB (Typ)
-
关机模式电流：5uA(Typ)
-
静态电流：1mA(Typ)

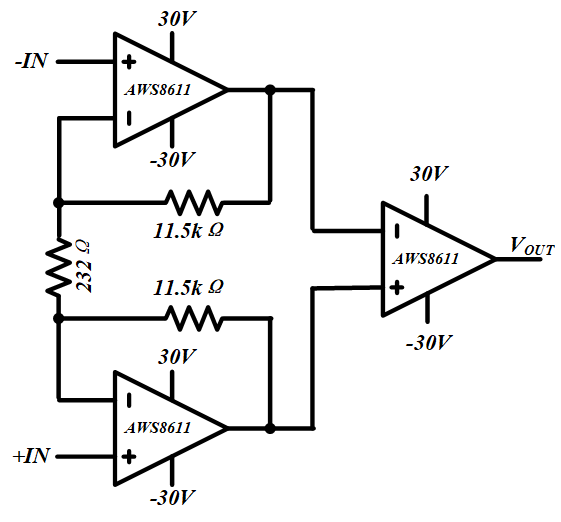

AWS861 典型应用图
02 输入失调电压
高精度领域对放大器的失调电压要求较高。AWS8611在4.5V到60V供电，-40℃到125℃范围内，最大输入失调电压控制在5μV以内，输入失调电压的温度系数0.025μV/℃以内，达到行业内领先水平，可以满足客户对于低失调电压的需求。
AWS8611 ±30V供电下75颗芯片的输入失调电压分布

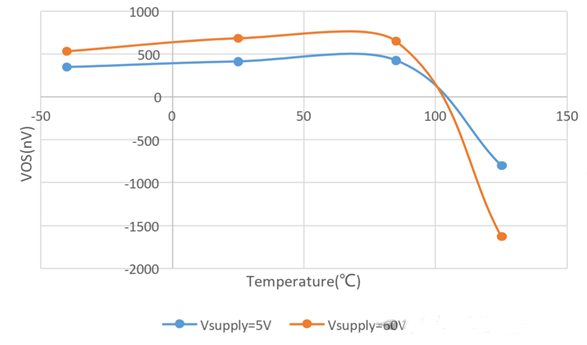

AWS8611 外界环境温度与输入失调电压曲线图
03 应用场景
在需要精密实验数据采集的科学研究领域、高精度自动化控制的工业生产和对生命体征进行精准监测的医疗设备中，零温漂低失调电压低噪声放大器都起到了重要的作用。4.5V到60V的电源电压工作范围可以适用于绝大数的应用场景。低功耗的设计和休眠模式可以节约能耗，在移动可穿戴设备中AWS8611芯片也可以被广泛应用。

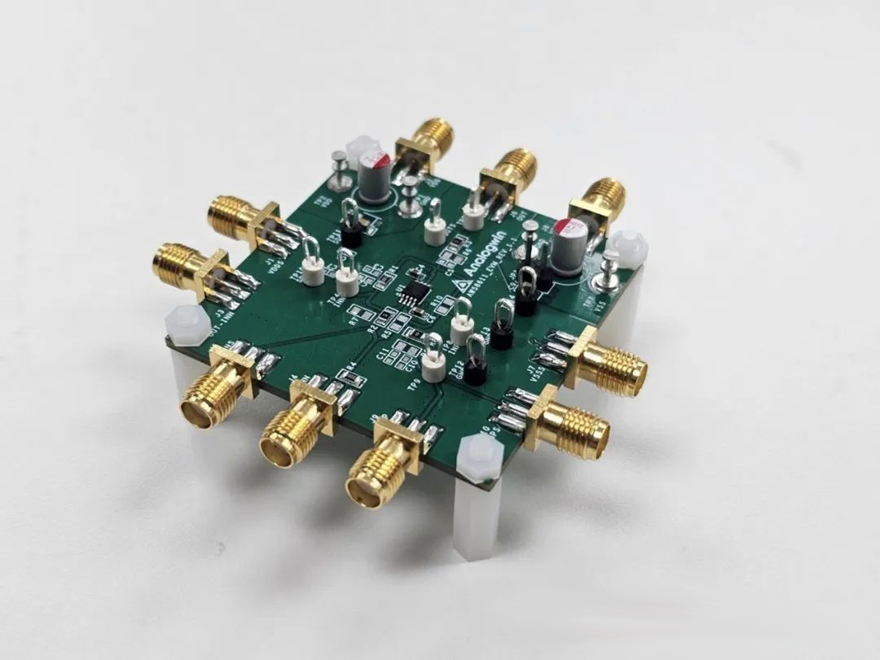

AWS8611 评估板
04 封装类型
AWS8611可支持-40℃~125℃的工作温度范围，满足不同客户的需求。

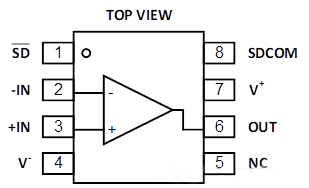

AWS8611 MSOP8

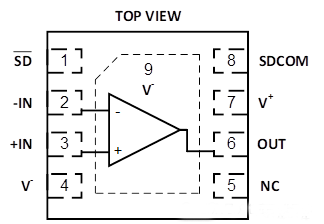

AWS8611 DFN8
AWS8611 SO8

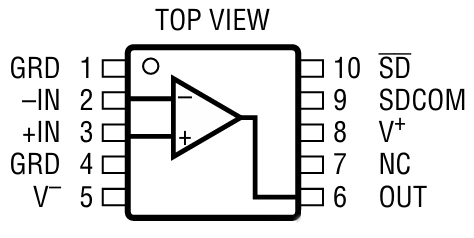

AWS8611 MSOP10
联系我们
AWS8611产品可提供样品，如需申请样片或订购。
关于芯享程上海芯享程半导体有限公司成立于2021年，总部位于上海市浦东新区，公司核心团队来自于国际顶尖半导体设计公司。我们的使命是致力于高品质、工业级、车规级电源管理类芯片以及高性能信号链芯片的研发，为汽车、工业、手机等高成长性行业提供卓越的解决方案。
