上海治精微电子有限公司(以下简称“治精微”)，总部位于张江的高端模拟芯片方案供应商，隆重推出全新5V连续型高精度轨到轨输入输出10MHz宽CMOS运算放大器ZJA3206。它是治精微继36V通用精密放大器ZJA3000、JFET放大器ZJA3512、仪表放大器ZJA3600、270V差动放大器ZJA3669、全差分放大器ZJA3100之后成功开发的又一款精密低压运算放大器，补充和完善了治精微的放大器产品线。图1表中提供了ZJA3206与国际竞品的主要技术指标的比较。

图1：ZJA3206和国际竞品重要参数之比较

ZJA3206供电电压为2.7V至5.5V，供电电流0.9mA/通道。与常见斩波或零漂放大器不同，ZJA3206为连续型精密运算放大器，内部采用新颖的电路架构和独特的修调方法，在输入失调电压和温漂方面取得突破性进展，达到世界领先水平的同时，完全避免了斩波、零漂放大器的大输入电流以及电流、电压毛刺等问题。ZJA3206拥有优良的直流精度的同时，也提供了出色的交流性能，单位增益频率11.6MHz，拥有很快的建立时间和极低的动态失真。因此，ZJA3206可作为ADC输入驱动、DAC输出放大、精密电流检测、光电转换跨阻放大和滤波器使用，非常适合仪器仪表、自动测试、工业控制、传感器等场合。采用业界通用的封装形式SOT23-5、SOIC-8、MSOP-8、SOIC-14、TSSOP-14，客户可在已有解决方案中实现快速替换，获得性能提升而无需做任何软、硬件修改。

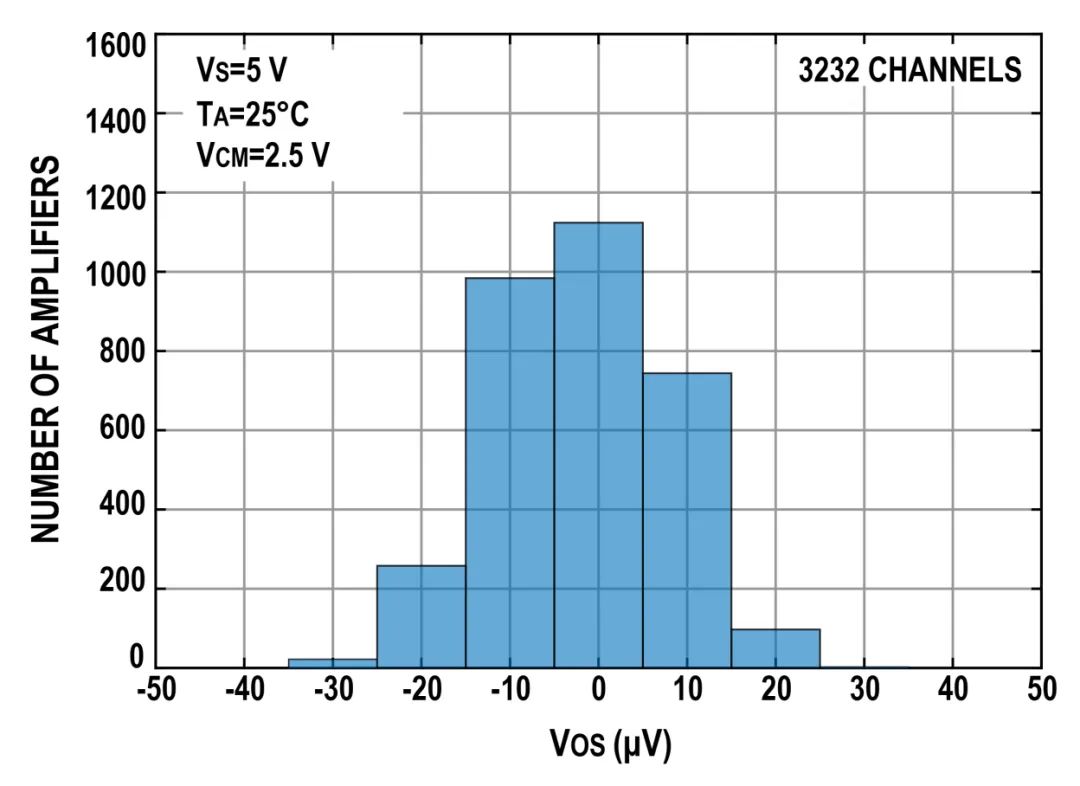

图2: 低/高共模电压下的ZJA3206失调电压直方图

轨到轨输入放大器通常拥有两套并行的输入级电路，一套在低输入共模电压下工作，另一套在高输入共模电压下工作。一个很常见的应用问题是当输入共模电压在高低电平之间变化时，这两套输入电路在切换过程中，放大器的输入失调电压不可控，其数值可能会突然变大，远远超出数据手册中所标称的高低共模输入电压对应的两个输入失调电压，从而导致谐波失真陡然增大，瞬态响应出现不可预测的毛刺或者建立时间突然变慢，严重减低系统性能。治精微经过不懈努力终于在这方面取得突破，通过专利技术和设计优化，ZJA3206获得了优异的失调电压性能。常温下，对应高、低共模输入电压的两种输入失调电压分别优于50µV，在拓展工业温度范围内，-40°C至125°C，两种输入失调电压分别优于150µV，其温漂优于1.0µV/°C。特别值得一提的是，在完整轨到轨的输入共模电压范围内，常温下，输入失调电压保证优于200µV，达到业内领先水平。ZJA3206和国际竞品的差异如图1所示，拥有明显的性能优势。

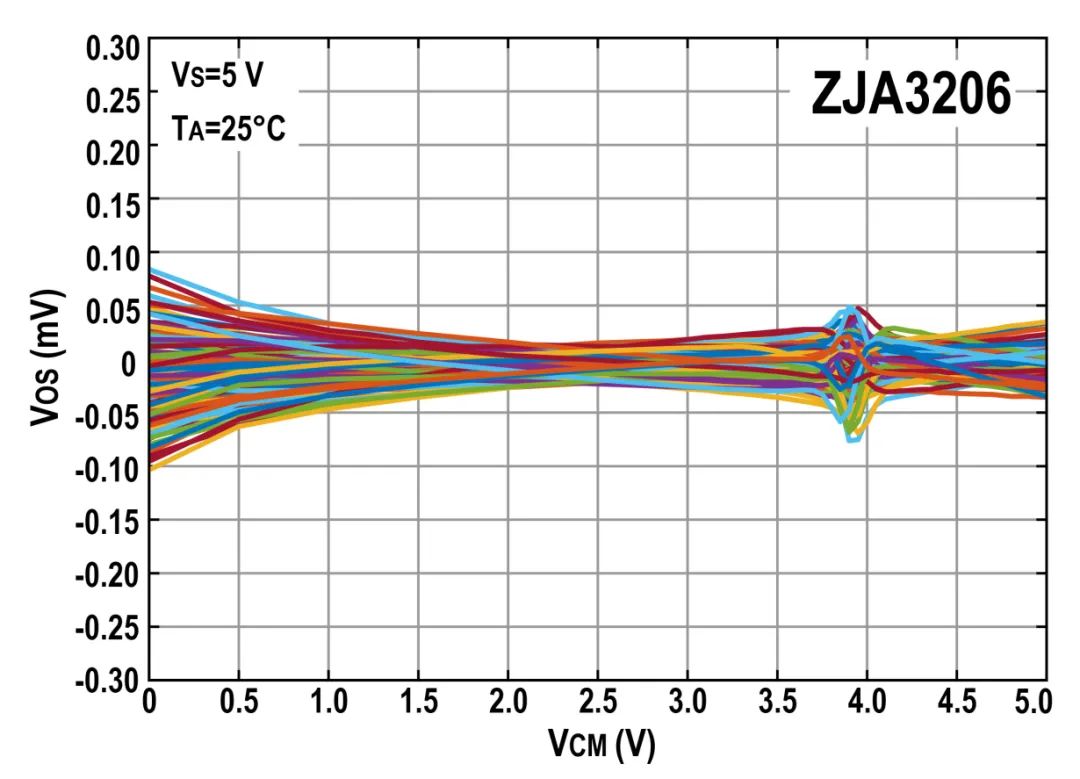

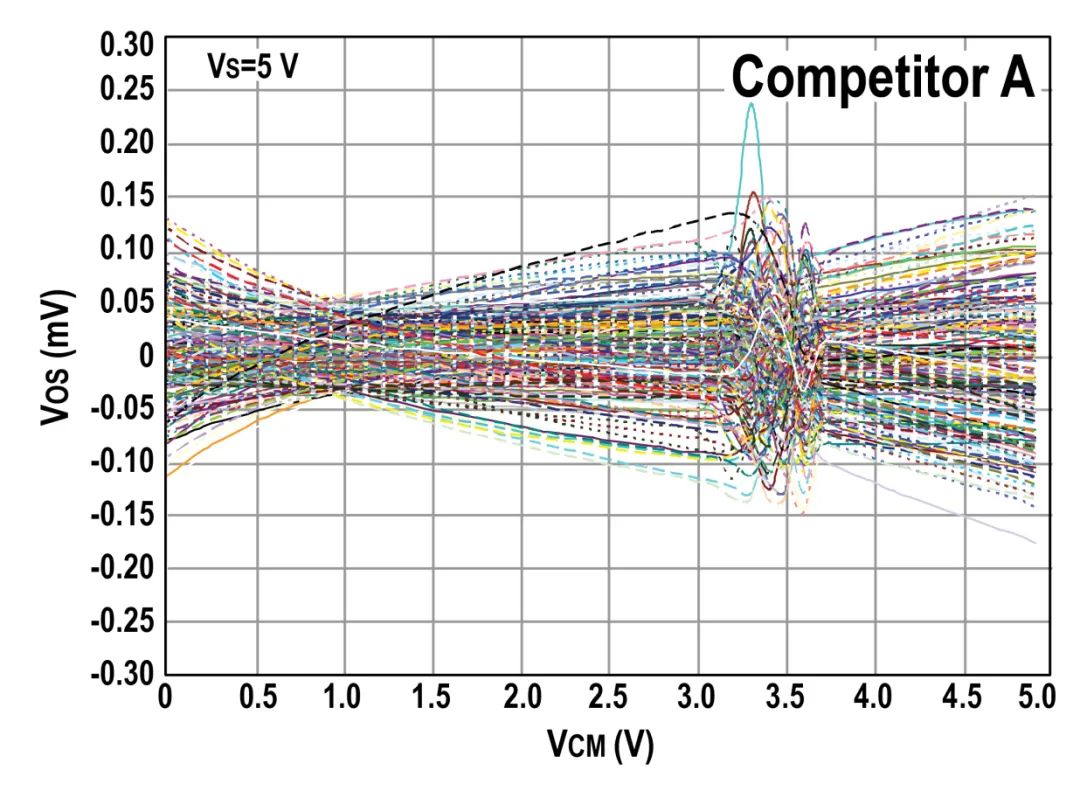

图3：输入失调电压和输入共模电压的关系

ZJA3206系列产品的主要特点

低噪声保证灵敏度、快速建立时间提供充足带宽

ZJA3206在0.1~10Hz噪声为1.86µVP-P，1kHz噪声6.2nV/√Hz，10kHz噪声5nV/√Hz，能够为高精度传感器提供优异的灵敏度。而11.6M带宽和5.1V/µs的幅摆率和优良的动态响应，闭环增益为+1时，使得2V输出阶跃响应的0.01%建立时间小于1.0µs，为系统提供充足的动态性能。ZJA3206具有优良的驱动特性，闭环增益为+1时，即使驱动10nF的容性负载也不会引起振荡。非常适用于ADC输入驱动、DAC输出驱动、示波器、自动测试系统等高性能场合。

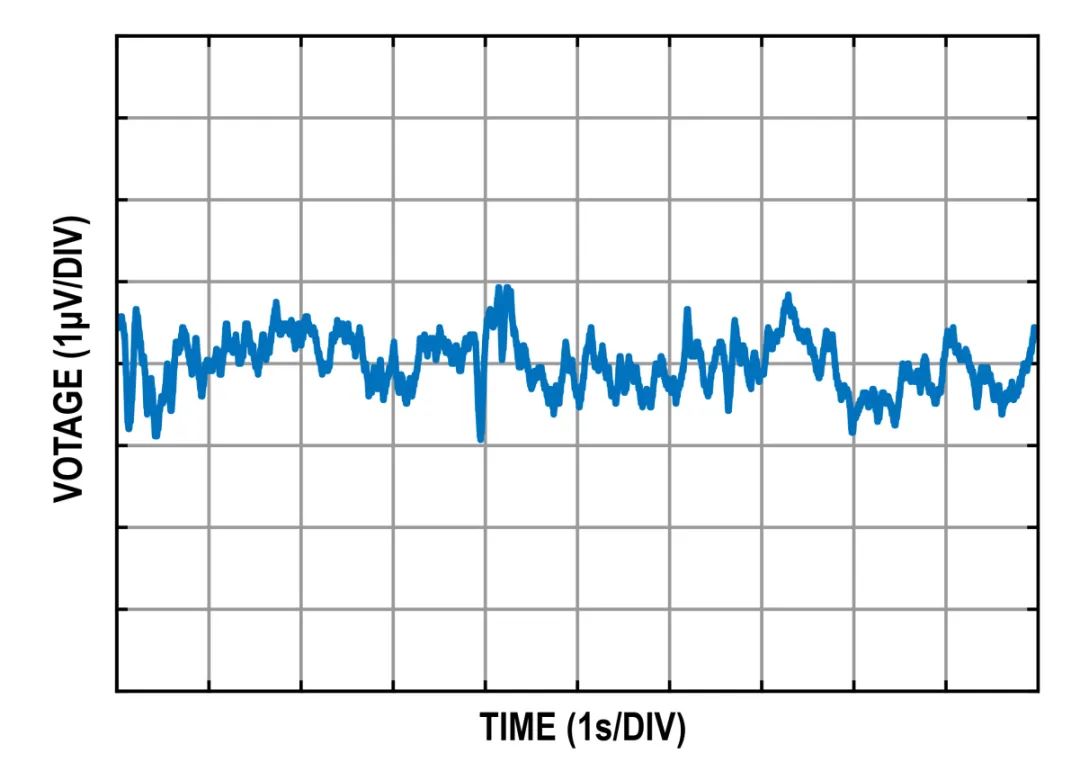

0.1~10kHz噪声谱

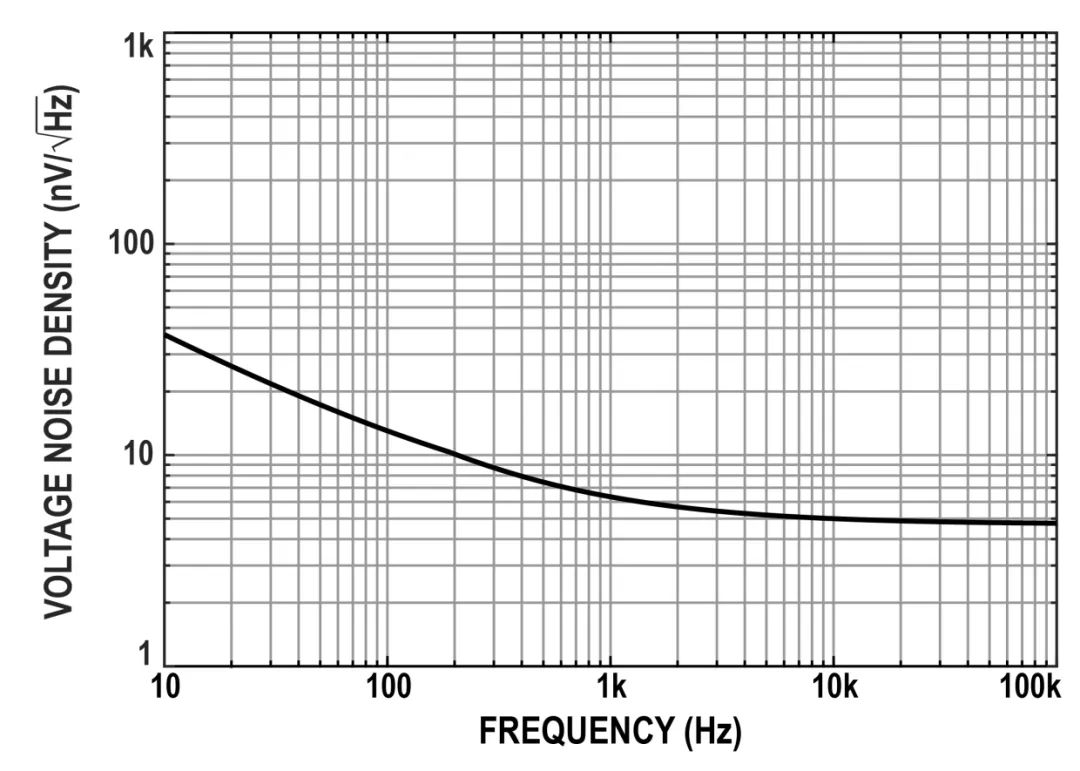

10 Hz~100kHz噪声谱

极低的输入电流提供了易用性

常温下，输入电流典型值0.6pA，最大值3pA，-40℃至125℃范围内优于80pA，-40℃至125℃优于1000pA。能满足大多数源阻抗较大的场合，也特别适合作为光电二极管放大电路。

极低的输入失调电压和温漂体现优异的精度

常温下，对应高低输入共模电压的两种输入失调电压分别优于50µV，-40℃至125℃范围内优于150µV，处于业界领先水平。轨到轨的共模范围内，常温下整体失调电压优于200µV。极大方便了用户使用，很大程度上免除了系统级失调电压校准的需求。

高线性度

ZJA3206在整个音频范围内和输出幅度范围内均表现出出色的线性度，其THD+N优于-108dB，达到专业音响的水平。

ZJA3206秉持治精微一贯的高性能信号链产品路线和已发布的ZJC2000系列产品 (18位400kSPS高精度ADC)，ZJC2100系列 (8通道18位高精度ADC)，ZJC2541/2 (18位高精度DAC)系列产品，最大温度系数5ppm/°C的精密电压基准源ZJR1000 (最高15V供电)、ZJR1001/2、ZJR1003 (最高5.5V供电)、ZJR1004 (最高40V供电) 及36V精密运放ZJA3000、仪表放大器ZJA3600、JFET 放大器ZJA3512，36V多路复用器ZJG4438等配合，将更好地满足高精度信号处理系统的需求。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。

样片

ZJA3206系列产品已量产。

关于“治精微”

上海治精微电子有限公司是一家高科技半导体公司，成立于2017年11月，总部设在上海张江，并有多个研发中心。公司致力于研发、制造、销售高端模拟芯片和混合信号芯片，专注于高端信号链路产品和方案，以产品的高性能、高可靠性和强大技术支持更好地为工业、汽车、通信及医疗等客户服务。公司致力打造世界一流、中国最好的高端模拟芯片方案供应商，大国重器，始自精微。
