【导读】GM1500 是一款超小型、低静态电流、低压差稳压器(LDO)。该器件能够实现 700mA 的输出电流，具有 0.75V 至 5.5V 的输入范围以及 0.5V 至 3.7V的输出范围，并在负载、线路和温度上具有 1.5% 的极高精度。此性能非常适合为微控制器 (MCU) 内核电压和模拟传感器供电。
低功耗高精度LDO稳压器GM1500
GM1500 是一款超小型、低静态电流、低压差稳压器(LDO)。该器件能够实现 700mA 的输出电流，具有 0.75V 至 5.5V 的输入范围以及 0.5V 至 3.7V的输出范围，并在负载、线路和温度上具有 1.5% 的极高精度。此性能非常适合为微控制器 (MCU) 内核电压和模拟传感器供电。
产品介绍
1 关于产品
主电源路径通过VIN，可连接至仅高于输出电压 150mV 的电源。该器件使用一个用于为 LDO 的内部电路供电的附加 VBIAS 电源轨，以支持极低的输入电压。IN 和 BIAS 引脚分别消耗 6.8µA 和 26µA 的极低静态电流。低 IQ 和超低压差特性有助于提高功耗敏感型应用中的效率。例如：IN 引脚的电源电压可以是DC/DC的输出，而 BIAS 引脚电源电压可以是电池。
GM1500 配备了一个有源下拉电路，用于在处于禁用状态时对输出进行快速放电，并提供已知的启动状态。
GM1500 提供 6 引脚 2.00mm × 2.00mm DFN 封装，适用于空间受限型应用。GM1500可替代TI的TPS7A11等多款型号。
DFN-6 引脚配置
2 产品特性
低压差：500mA 电流时为 120mV（最大值）
低压差：700mA 电流时为 150mV（最大值）
线路、负载和全温度范围内的精度为±1.5%
输出电压噪声：26µVRMS/0.5VOUT
输入电压范围：
–VIN：0.75V 至 5.5V
–BIAS：1.7V 至 5.5V
输出电压范围: 0.5V 至 3.7V（50mV步进）
电源纹波抑制：63dB/100kHz
快速负载瞬态响应
启动延时选项：200μs，100ms, 200ms. 400ms
输出使能控制
3 主要应用
区块链矿机
摄像头模块
可穿戴设备
便携式医疗设备
固态硬盘

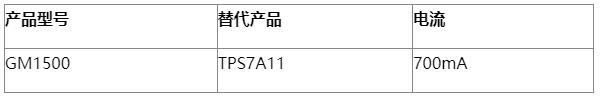

GM1500系列对标产品
‘

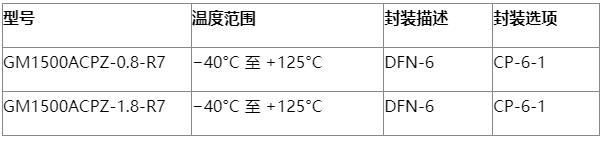

GM1500系列产品订购指南
关于共模半导体
共模半导体致力于高性能模拟电路的研发及销售，产品涉及模拟电源、模拟数字转换器、保护器件以及高性能混合信号SoC等，广泛应用于工业，汽车及医疗等多个领域，产品形态包括芯片和应用方案。
来源：共模半导体
