大联大世平集团推出基于TI产品的77G毫米波感测模块之人员计数解决方案

发布时间:2019-08-14 责任编辑:lina

【导读】大联大控股宣布,其旗下世平推出基于德州仪器(TI)IWR1642的77G毫米波感测模块之人员计数解决方案。

大联大控股宣布,其旗下世平推出基于德州仪器(TI)IWR1642的77G毫米波感测模块之人员计数解决方案。

在物联网时代,人们的位置、去向、生理讯号以及安全状况等信息将会对IoT智能楼宇产生重要影响,监测并追踪他们在室内外的活动可以大大提高系统的智能化程度,照明、电梯、自动门、空调系统和监控系统可以根据实际使用情况更加有效的工作。未来的智能楼宇系统将会使用智能传感器来自动调整,从而提高效率及舒适性并减少浪费。

目前楼宇自动化的感测技术包括红外线(PIR)、摄像机(IP Cam)等,这些技术在准确性、隐私性、环境稳定性等各方面都面临着挑战,故其无法有效地满足真正智能化的要求。

毫米波(mmWave)是一种使用短波长电磁波的特殊雷达技术。雷达系统发射的电磁波信号被其发射路径上的物体阻挡继而会发生反射,通过捕捉反射的信号,雷达系统可以确定物体的距离、速度和角度。短波长的另一项优势是高准确度,工作频率为76-81GHz(对应波长约为4mm)的毫米波系统将能够检测小至零点几毫米的移动。

 大联大世平集团推出基于TI产品的77G毫米波感测模块之人员计数解决方案

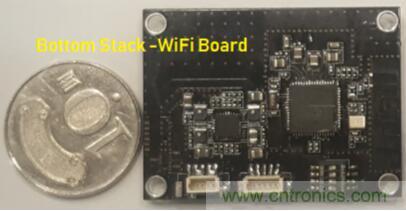

图示1-大联大世平推出基于TI产品的77G毫米波感测模块之人员计数解决方案的展示板图

由大联大世平推出的基于TI产品的毫米波传感器,能够克服楼宇自动化中感测方面的难题。毫米波技术可以提供感测范围内的物体位置和速度信息的点云(PointCloud),该技术使用高射频,即使在各种户外气象环境如强光、黑暗、雾气、烟雾和降水中依旧表现出色。
在人数统计方案中,IWR1642管理着所有用来追踪和统计的软件,无需外部处理器,仅需一个PC用于可视化和配置(GUI)。

核心技术优势
● 76GHz至81GHz,提供4 GHz可用带宽;
● TX功率:12.5 dBm;
● RX噪声指数:
14 dB(76 GHz至77 GHz);
15 dB(77 GHz至81 GHz);
● 1 MHz时的相位噪声:
-95 dBc/Hz(76 GHz至77 GHz);
-93 dBc/Hz(77 GHz 至81GHz);
● 4RX,2 TX;
● 内含C674x DSP,用于FMCW讯号处理;
● 内含Cortex-R4F微控制器,用于物体追踪和分类以及接口的控制。

 大联大世平集团推出基于TI产品的77G毫米波感测模块之人员计数解决方案

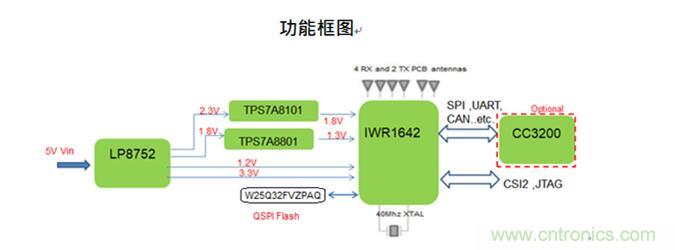

图示2-大联大世平推出基于TI产品的77G毫米波感测模块之人员计数解决方案的方案块图

方案规格
● 直接通过WiFi或UART读取数值;
● 基本毫米波传感器模块可提供对象角度、速度、距离信息,根据人员计数应用,软件提供计算后的数值;
● 此方案可整合生理讯号量测功能,除人员计数外,还可对特定空间的人员进行生理讯号量测。
