【导读】半导体制造商谏早电子开发出异质晶体管“RTEXXXXM”。本系列为内装2元件型, 除了可作出小型化, 使用方法也可以有电压检测, 保护用等等多种用途, 也齐集丰富的产品种类。本产品无需使用IC即可构成电池电压监视电路，是一款有助于降低成本的产品。
半导体制造商谏早电子开发出异质晶体管“RTEXXXXM”。
本系列为内装2元件型, 除了可作出小型化, 使用方法也可以有电压检测, 保护用等等多种用途, 也齐集丰富的产品种类。
本产品无需使用IC即可构成电池电压监视电路，是一款有助于降低成本的产品。

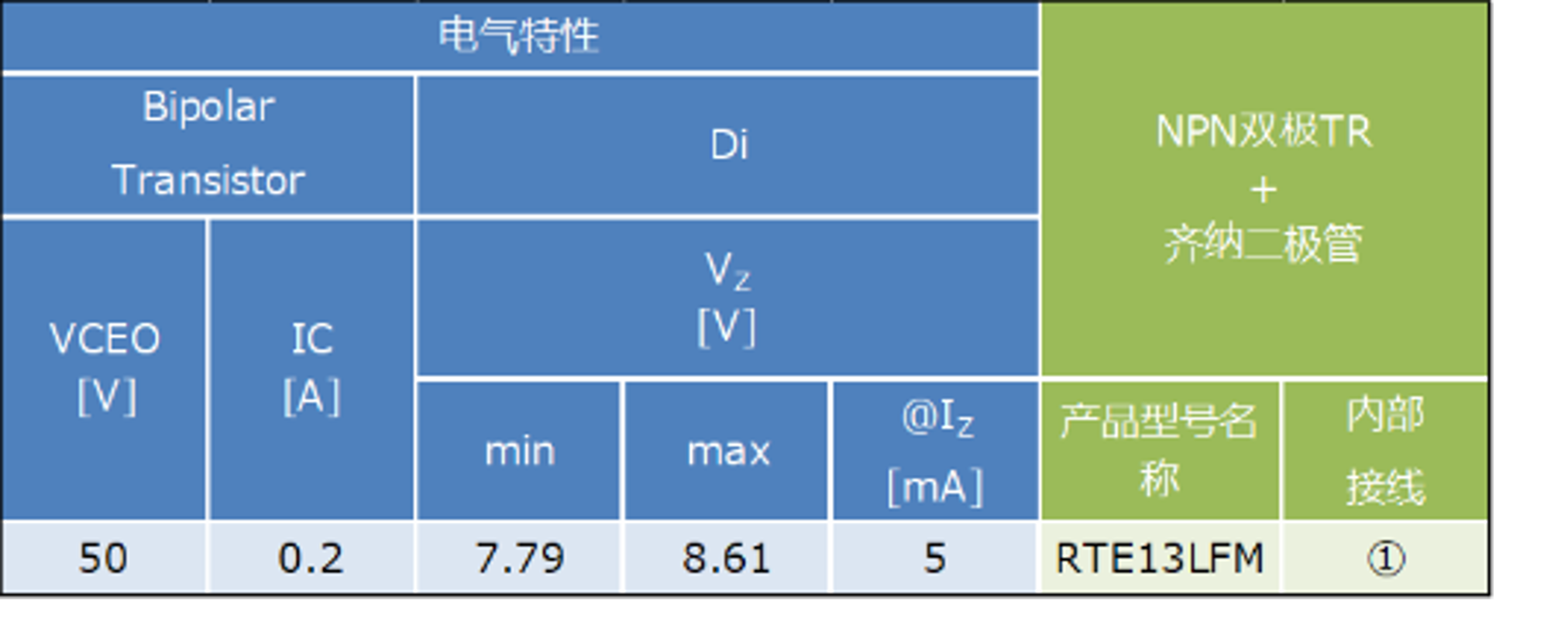

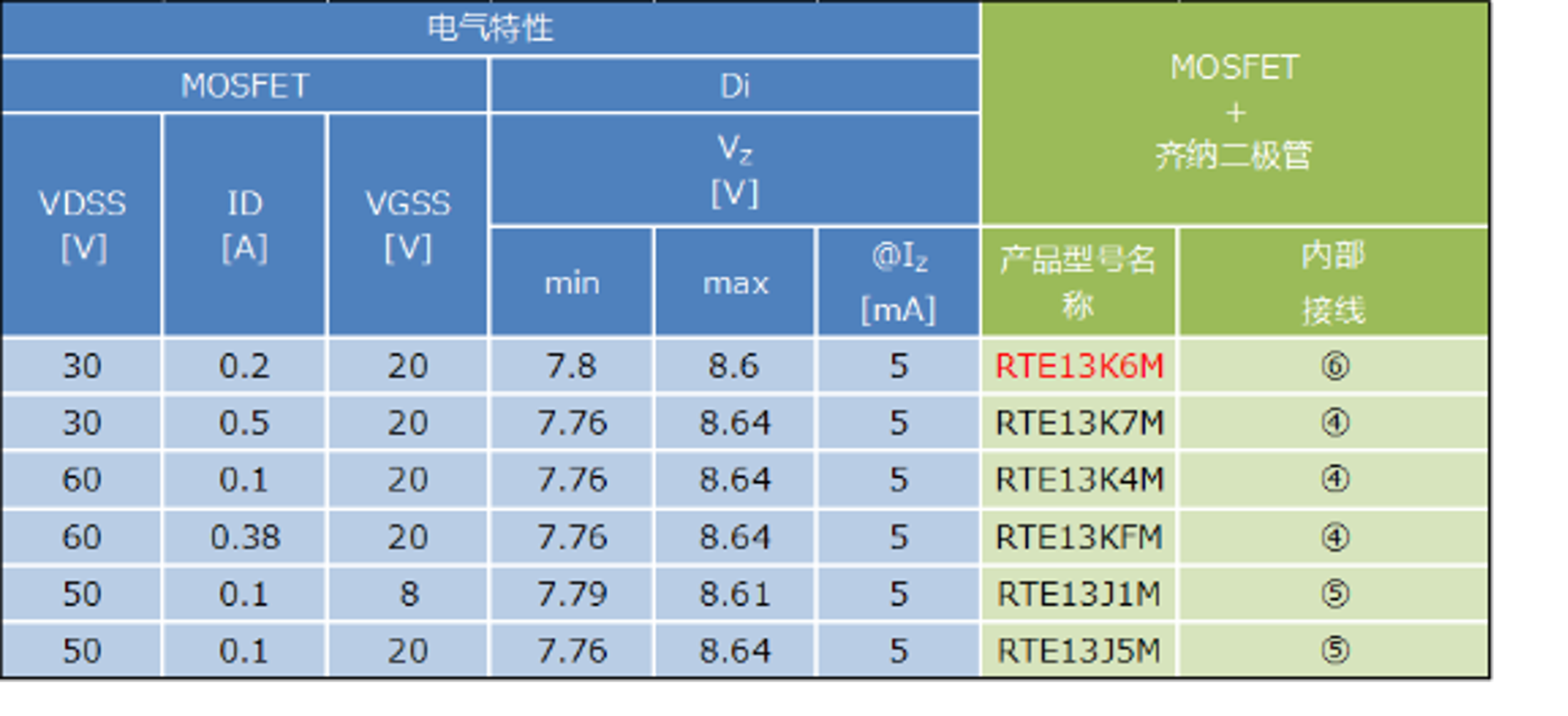

各系列产品特性(* 红字为支持车载的产品。)
内部接线图
应用
【电压检测】 通过用电阻器在晶体管的导通电压上加上齐纳电压，可以代替比较器检测电压。 （内部配线②③） 如下图所示，当2个不同齐纳电压的异质复合晶体管连接, 可无需使用窗口比较器IC, 构成电池电压监视电路。
【栅极保护】在MOSFET的漏极和源极之间，预先内置了一个用于栅极保护的双向二极管，但是通过将这种异质复合晶体管的齐纳二极管连接到MOSFET的栅极，可以使栅极更加严格, 受到保护。（内部配线④⑤⑥）最适合需要安全设计的产品，例如汽车应用。
可不使用IC构成电池电压监视电路!
