【导读】随着智能终端、工业互联设备持续迭代，设备内部多电压域信号交互愈发复杂，传统电平转换芯片需要针对开漏、推挽场景分开设计PCB，存在研发周期长、BOM管理繁琐等问题。针对这一行业痛点，艾为电子推出AW39114PLR、AW39204PLR两款4位双向电压电平转换芯片。两款产品采用引脚完全一致的超小FOPLP封装，支持PCB共布局设计，分别适配I²C低速开漏总线与UART、SPI高速推挽接口，可一站式覆盖消费电子、工业控制、IoT设备的全场景电平转换需求。
艾为电子深入洞察客户设计痛点，推出 AW39114PLR 与 AW39204PLR 两款 4-bit 双向电压电平转换芯片。二者采用完全一致的 FOPLP 1.87mm×1.37mm-12B 引脚布局，实现 PCB Co-Lay（共布局）设计，客户可在同一块 PCB 上灵活适配两款芯片，极大提升设计延续性与供应链弹性。同时，FOPLP 封装相较传统 QFN 封装体积显著缩小，为空间受限的终端产品释放更多设计余量。
一、产品概述

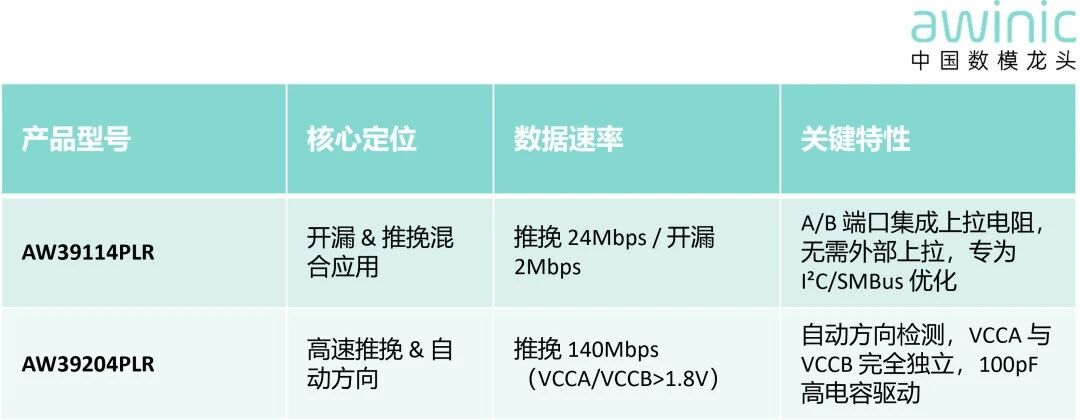

两款产品均支持 1.1V~5.5V 宽电压范围（AW39114：VCCA 1.08V~3.6V，VCCB 1.65V~5.5V；AW39204：VCCA/VCCB 均为 1.1V~5V），可覆盖 1.2V、1.8V、2.5V、3.3V、5V 等主流逻辑电平节点，满足从低功耗 IoT 到高速工业接口的全场景需求。
二、核心产品优势
产品优势一： 引脚完全一致的 Co-Lay 设计，一颗 PCB 布局兼容两款芯片

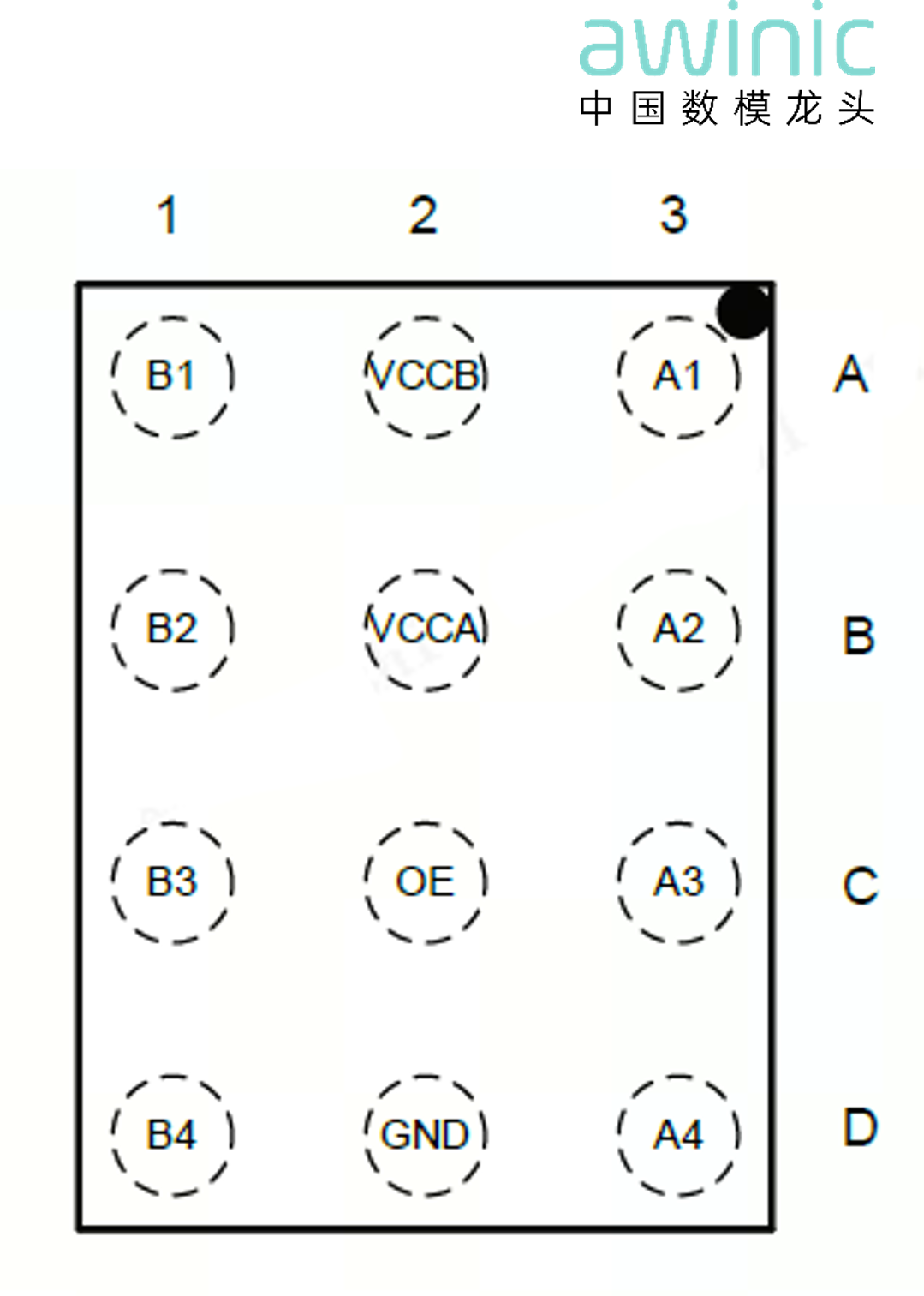

艾为电子对 AW39114PLR 与 AW39204PLR 的 FOPLP 封装进行了引脚对齐设计，二者封装尺寸、引脚排列、功能定义完全一致：
B1~B4 / A1~A4：4-bit 双向数据通道，一一对应
VCCA / VCCB：双独立电源轨，布局位置相同
OE：输出使能控制，参考VCCA，下拉到地即可进入低功耗高阻态
GND：公共地
客户价值：
同一套 PCB Layout 可根据实际接口需求灵活贴装AW39114PLR或AW39204PLR，无需改版
产品平台化设计时，I²C 低速总线版本与UART/GPIO 高速版本可共用主板
大幅降低研发验证成本，缩短多项目导入周期
供应链备货更灵活，一颗PCB 兼容两种功能定义，库存管理更高效
产品优势二：FOPLP 超小封装，比传统 QFN 体积更优

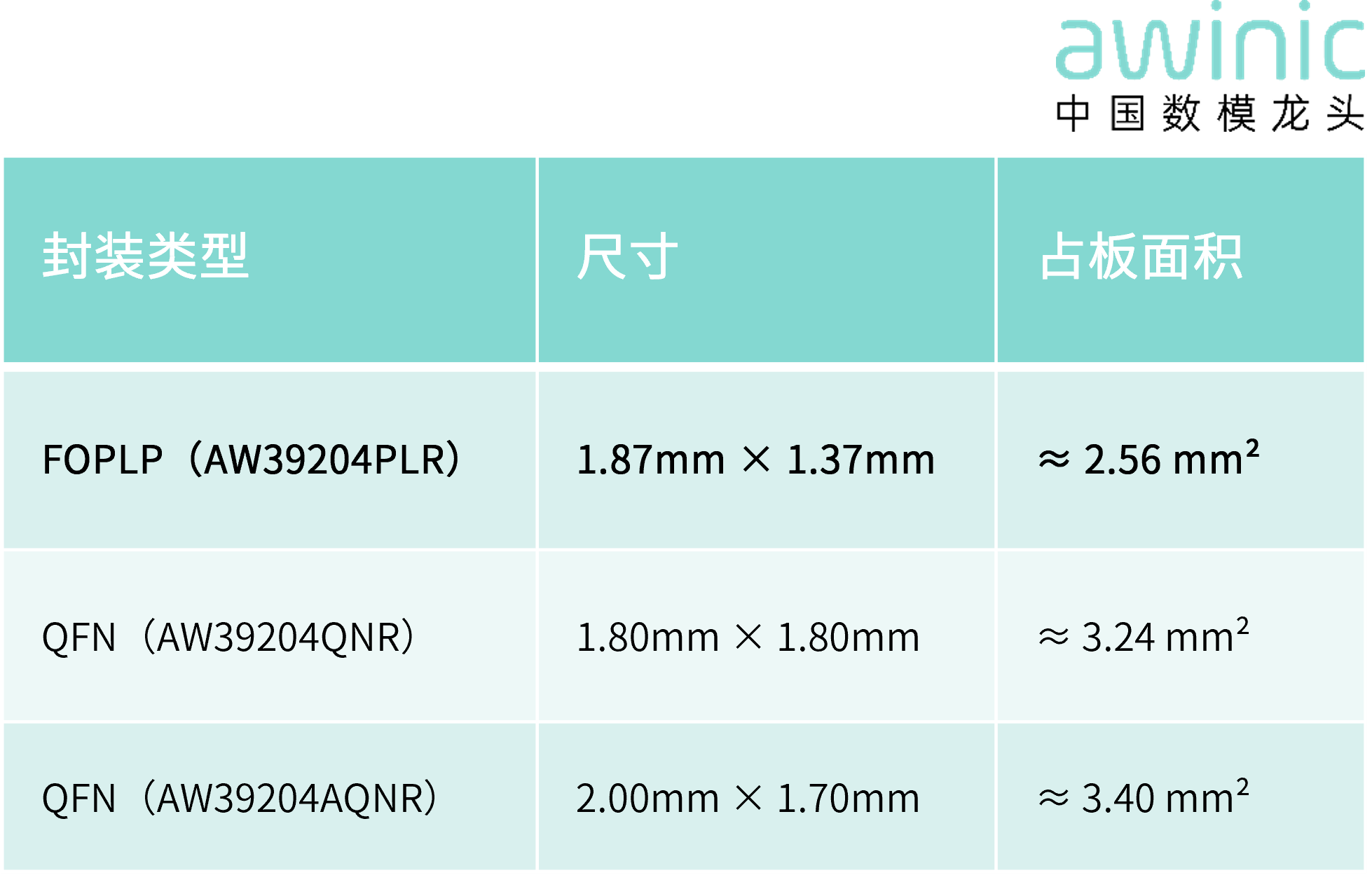

AW39114PLR / AW39204PLR 均采用 FOPLP 1.87mm×1.37mm-12B 封装，相较传统 QFN 封装，占板面积大幅缩减：
面积缩减约 20%~25%：在手机、平板、智能手表、微型传感器等空间极度受限的场景中，每一寸PCB 都弥足珍贵
更薄的封装高度：FOPLP封装profile 更薄，适配对整机厚度敏感的便携设备
优异的散热与电气性能：FOPLP封装具备更短的引脚路径和更好的高频特性，助力高速信号完整传输
产品优势三： AW39114PLR——集成上拉电阻，I²C/SMBus 即贴即用
AW39114PLR 针对开漏总线应用进行了深度优化：
A/B 端口内置 10kΩ 上拉电阻，I²C、SMBus 等开漏协议无需外接上拉，节省8 颗电阻的BOM 成本和布局空间
支持推挽 24Mbps / 开漏 2Mbps 双模式数据速率
无需方向控制信号，自动完成双向电平转换
无电源时序要求，VCCA或VCCB 可任意上电顺序，简化电源设计
OE低电平时进入超低功耗模式，延长电池续航
产品优势四： AW39204PLR——140Mbps 高速传输，自动方向感知
AW39204PLR 面向高速推挽接口场景，提供卓越的信号转换性能：
最高 140Mbps 数据速率（VCCA/VCCB> 1.8V），轻松满足高速UART、SPI、GPIO 翻转速率需求
100pF 高电容驱动能力，可驱动长走线或多负载总线
VCCA 与 VCCB 完全独立，VCCA 可大于、等于或小于VCCB，不受方向限制，适配更复杂的电源架构
VCC 隔离特性：任一电源断电时，所有 I/O 自动进入高阻态，防止倒灌电流，保护系统安全
自动方向检测，无需外部方向控制，简化软件与硬件设计
三、典型应用场景
智能手表：超小FOPLP 封装节省内部空间，Co-Lay设计让不同功能版本共用主板
手持终端/ 平板：I²C触控模组用AW39114PLR，高速GPIO 扩展用AW39204PLR，一套PCB 全适配
工业控制 / 安防设备：宽温工作，高可靠性电平转换，支持5V 与3.3V/1.8V 系统互联
IoT 传感器节点：超低功耗 OE 控制，电池供电场景下延长待机时间
通信模组：VCC隔离特性保障电源异常时的系统安全
四、结语
艾为电子两款全新电平转换芯片，精准解决了行业长期存在的接口适配繁琐、硬件改版频繁、设备空间受限等核心痛点。统一的封装引脚设计，让一套PCB硬件平台可灵活适配高低速不同接口场景，大幅降低研发验证成本、缩短项目落地周期，同时优化企业库存与供应链管理。相较于传统方案，新品依托小型化FOPLP封装、宽电压适配范围、超低功耗、电源隔离保护等优势，既满足了便携设备轻薄化的设计需求，也保障了工业、通信设备的长期稳定运行。此次新品落地，进一步丰富了艾为电子接口管理芯片产品线，以高集成、高兼容、高可靠的模拟芯片方案，为终端硬件平台化、模块化研发提供有力支撑。
