【导读】在移动电子产品中，大多使用锂电池供电，因此充电方案必不可少，在使用充电接口充电时，势必会遇到浪涌或过电压等情况，OCP9225AH为此而设计。利用独特的电路设计，可使输入端能够抵抗100V的surge电压，并且具有DC过电压保护。
在移动电子产品中，大多使用锂电池供电，因此充电方案必不可少，在使用充电接口充电时，势必会遇到浪涌或过电压等情况，OCP9225AH为此而设计。利用独特的电路设计，可使输入端能够抵抗100V的surge电压，并且具有DC过电压保护。
OCP9225AH应用场景
OCP9225AH采用低Ron内部FET，工作范围为3V_DC至28V_DC，导通时Ron仅为18mΩ，很大的降低功率损耗。内部钳位器能够分流±100V的浪涌电压，保护下游组件并增强系统的稳健性。
OCP9225AH具有过电压保护功能，如果输入电压超过OVP阈值，可使内部FET断电。OVP阈值可通过可选的外部电阻器进行调节，公式为VIN_OVLO = 1.2× (R1+R2)/R2。过温保护也会在140℃时关闭设备（典型情况）。

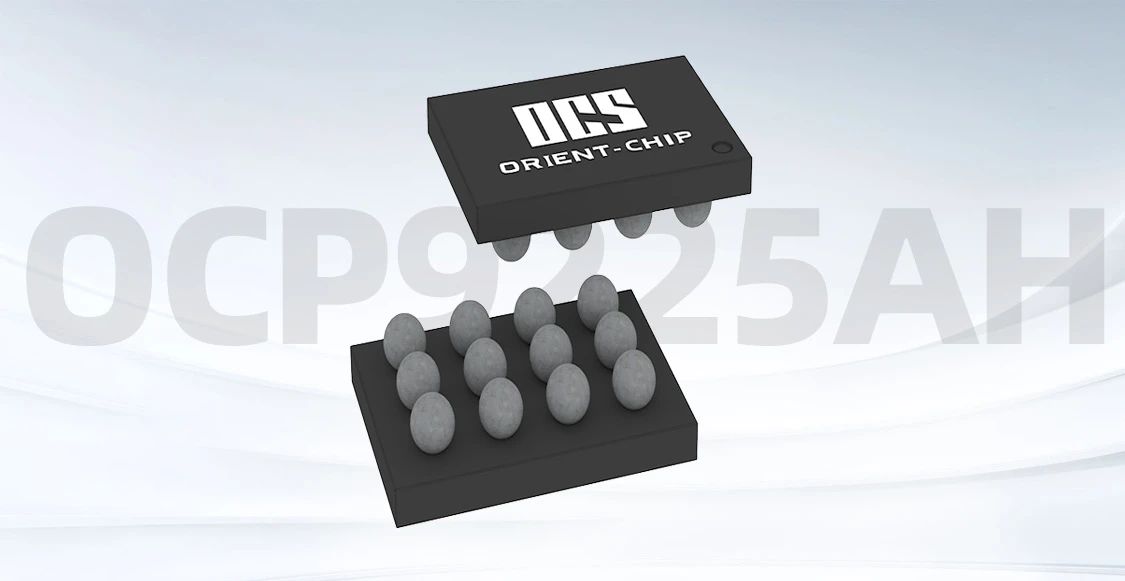

OCP9225AH有完全“绿色”兼容的1.237mm*1.912mm WLCSP-12B封装。
OCP9225AH内部框图
OCP9225AH还具有一个默认版本，将R1空贴，R2改为0欧姆，即可使用默认OVP功能。OCP9225AH默认OVP为6.8V，使用默认OVP，可减少外围器件，达到减小成本的目的。
OCP9225AH适用于手机、PAD、POS机等移动充电设备。
来源：OCS灿瑞科技
