【导读】意法半导体的ST25R100近距离通信(NFC)读取器芯片独步业界，集先进的技术功能、稳定可靠的通信连接和低廉的成本价格于一身，在大规模制造的消费电子和工控设备内，可以提高非接触式互动功能的价值。
2024年4月11日，中国——意法半导体的ST25R100近距离通信(NFC)读取器芯片独步业界，集先进的技术功能、稳定可靠的通信连接和低廉的成本价格于一身，在大规模制造的消费电子和工控设备内，可以提高非接触式互动功能的价值。

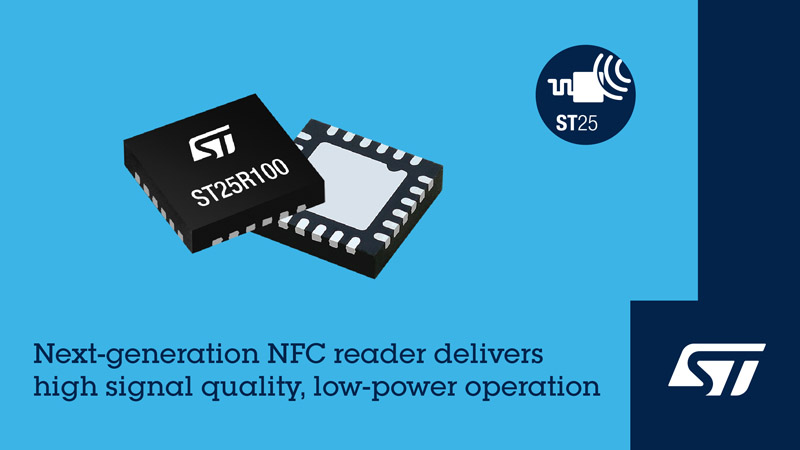

尺寸只有4mm x 4mm的 ST25R100兼备高性能、可靠性与低功耗，支持主流的非接用例。小巧的封装很容易集成到终端产品内，例如，打印机、电动工具、游戏机、家电、医疗设备和门禁系统。
意法半导体综合市场业务线经理Sylvain Fidelis表示：“对于各种产品设备，非接通信是一个很好的设备互动实现方式，例如，验证附件真伪、购置耗材、监测用量。ST25R100产品本身具有更高的性价比，我们的固件生态系统可以帮助客户加快应用开发，因此，这是一个成本低廉的集成容易的数据读取解决方案。”
ST25R100支持提高信号质量和电源管理效率所需的先进控制功能，即使在只能容纳小天线的空间狭小的设备内，也能保证无线连接稳定可靠，信号强。此外，ST25R100还新增一个强化的低功耗卡识别功能(LPCD)，与现有的新产品相比，可以大幅延长检测距离，提供一个良好的使用体验。
ST25R100集成一个先进的模拟前端(AFE)和数据组帧系统，支持标准的NFC规范、NFC-A/B (ISO 14443A/B, 最高速率106kb/s)和NFC-V (ISO 15693, 最高速率53kbit/s)读取卡上数据。
新读取器芯片的电源电压和外设I/O电压在2.7V到5.5V之间，多种工作模式配合电源管理功能，可以把芯片电流降至最低1µA，从而延长电池供电设备的续航时间。还有一个功耗只有0.1µA的复位模式。
ST25R100的样片现已上市，采用4mm x 4mm 24-pin TQFN紧凑封装，小封装让小尺寸设备也能具有非接读取功能。
意法半导在4月9-11日德国纽伦堡2024年嵌入式世界大会上展示基于ST25R100芯片的读取器，演示芯片的功能。
