Microchip突破性发布3纳米PCIe 6.0交换机,重塑AI数据中心互连格局

发布时间:2025-10-17 责任编辑:lina

【导读】Microchip推出的Switchtec™ Gen 6 PCIe®交换芯片,作为业界首款采用3纳米制程的产品,将单通道带宽提升至64 GT/s,并支持最多160条通道。其创新的架构旨在解决AI数据中心在算力激增下面临的带宽瓶颈、信号完整性及功耗控制等核心挑战,为高性能计算、云计算和超大规模数据中心提供高带宽、低延迟和高级安全功能的互连解决方案。


Microchip推出的Switchtec™ Gen 6 PCIe®交换芯片,作为业界首款采用3纳米制程的产品,将单通道带宽提升至64 GT/s,并支持最多160条通道。其创新的架构旨在解决AI数据中心在算力激增下面临的带宽瓶颈、信号完整性及功耗控制等核心挑战,为高性能计算、云计算和超大规模数据中心提供高带宽、低延迟和高级安全功能的互连解决方案。


Microchip突破性发布3纳米PCIe 6.0交换机,重塑AI数据中心互连格局


一、技术难点与突破


开发PCIe Gen 6交换芯片,尤其是在3nm工艺节点上,主要面临三大技术挑战,Microchip通过一系列创新方案予以解决:


●高速信号完整性:PCIe 6.0数据速率高达64 GT/s并采用PAM4信号调制,其信号幅度仅为前代NRZ信号的1/3,更易受噪声干扰,且信道插入损耗预算更为严格(Gen 6为32dB)。Microchip通过采用3nm制程工艺并优化芯片内部布局布线,同时借助PCIe 6.0标准引入的轻量级前向纠错(FEC)系统,有效对抗信号衰减和纠错,保障了数据传输的可靠性。

●功耗与散热管理:高速信号处理和复杂功能模块会增加芯片功耗。3nm工艺本身带来了更低的功耗基础。芯片还支持动态资源分配及新的节能状态(如L0p),实现对不同负载的高效电源管理。

●系统兼容与互联:为确保与现有生态的兼容并满足复杂组网需求,该芯片支持NTB(非透明桥接) 技术,可实现多个主机域的连接与隔离。同时,它支持组播(Multicast) 功能,优化了AI等场景下的一对多数据分发效率。


二、产品核心优势


Switchtec Gen 6系列的核心价值在于其综合性能的提升,具体体现在:


●带宽与能效提升:PCIe 6.0带来的带宽翻倍(从Gen 5的32 GT/s至64 GT/s),结合3nm工艺的超高晶体管密度与能效,为AI加速器、CPU、GPU和存储设备提供了极致的数据通道,同时降低了单位数据传输的功耗。

●低延迟与高可靠性:通过引入FLIT(流量控制单元)模式和固定大小的数据包,降低了协议开销。轻量级FEC机制则有效纠正传输错误,这些特性特别适用于AI工作负载中常见的小数据包传输,能有效降低延迟。

●前瞻性安全设计:集成了后量子密码(PQC)加密技术,符合CNSA 2.0标准,能够防御未来量子计算带来的潜在安全威胁。结合基于硬件的信任根和安全启动功能,构建了从固件到数据的全方位安全防护。


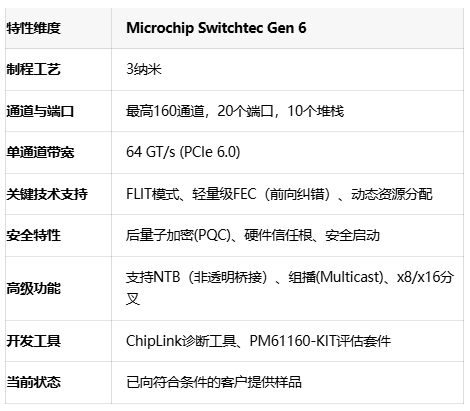

Microchip突破性发布3纳米PCIe 6.0交换机,重塑AI数据中心互连格局


三、市场定位与竞品分析


尽管搜索结果中缺乏直接参数对比的同类竞品,但通过行业背景信息,可以洞察其市场定位:


●技术领先性:作为业界首款3nm PCIe Gen 6交换芯片,Microchip在制程和标准采纳上确立了领先地位。其160通道的高密度配置,直接服务于对互联带宽有极致要求的高端AI训练集群和超大规模数据中心。

●功能差异化:NTB和组播等高级功能的集成,使其在GPU池化、多主机资源共享等复杂数据中心架构中,相比仅提供基础连接功能的交换芯片更具优势。

●生态与开发支持:提供ChipLink诊断工具和评估套件,降低了客户的设计与调试门槛,加速产品上市,这构成了其市场竞争力的重要一环。


四、市场竞争与竞品分析


全球PCIe交换芯片市场主要由几家国际厂商主导,各自在不同技术世代和应用领域具备优势:


Microchip突破性发布3纳米PCIe 6.0交换机,重塑AI数据中心互连格局

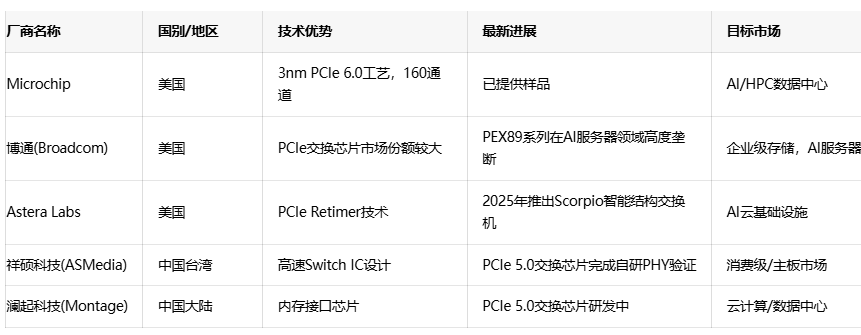

表:主要PCIe交换芯片厂商竞争格局


从竞争格局来看,Microchip在PCIe 6.0技术世代已取得显著先发优势,率先实现3纳米制程工艺的量产应用。博通在传统企业市场保持强势地位,但在最新一代PCIe技术商业化方面稍显滞后。Astera Labs作为新兴玩家,在PCIe Retimer市场占据主导地位,并正积极扩展交换芯片产品线


中国厂商如祥硕科技和澜起科技正在积极追赶,但目前在PCIe 5.0及以下世代竞争,与Microchip的最新技术仍有差距。这一技术差距在AI基础设施等高端应用领域尤为明显。


五、实际应用场景


这款高性能交换芯片是诸多前沿计算场景的理想选择:


●AI/HPCl训练集群:在数万颗GPU/XPU互联的大型AI集群中,通过SR-IOV和多主机域隔离技术,实现算力资源的灵活切分与高效共享,提升资源利用率。

●云数据中心资源池化:助力构建解耦式服务器架构,使CPU、内存、GPU和存储成为独立资源池。网络架构师可利用其高带宽和低延迟,打造更灵活、更易扩展的下一代云基础设施。

●高端存储系统:连接NVMe SSD和计算主机,构建全闪存阵列,满足高吞吐、低延迟的数据存取需求,适用于实时数据分析、高频交易等场景。


六、 产品供货情况


目前,Switchtec Gen 6 PCIe交换芯片已向符合条件的客户提供样品。如需了解具体的定价、批量供货能力或获取技术支持,建议直接联系Microchip的销售代表或授权分销商。


总结与展望


Microchip的3nm PCIe Gen 6交换芯片,通过工艺、架构与安全性的协同创新,有效应对了高速互联在带宽、延迟、功耗及可靠性方面的核心挑战。它不仅为当前AI与HPC的算力瓶颈提供了关键性的网络解决方案,其前瞻性的安全设计也为未来数据中心的演进奠定了坚实基础。
