为什么工业现场会使用4-20mA?
首先在工业现场，要完成信号的调理并进行长线传输，会产生以下问题：
1、如果传输的信号是电压信号，传输线会受到来自现场的各种噪声的干扰；
2、由于采样端并非绝对高阻，以及传输线的存在线阻，会导致传输压降产生；
采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达到数V，但是噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4-20mA传输带来的误差非常小;电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米;由于电流源的大内阻和恒流输出，在接收端我们只需放置一个250欧姆到地的电阻就可以获得0-5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。
4-20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
为什么选择4-20mA而不是0-20mA呢？
很简单，如果0是最小，那么开路故障就检测不到了！
对于两线制仪表来说，只有两根线，一根是电源线，一根信号线，环路工作电流一般为3.5mA，即环路内的器件总电流不大于3.5mA，最大电流小于24mA。
对于三线制仪表来说，分为电源、信号线、GND，常见传输方式为信号线和GND，即常见的共地型三线制。
本次主要介绍三线制工业模拟接口介绍:
01

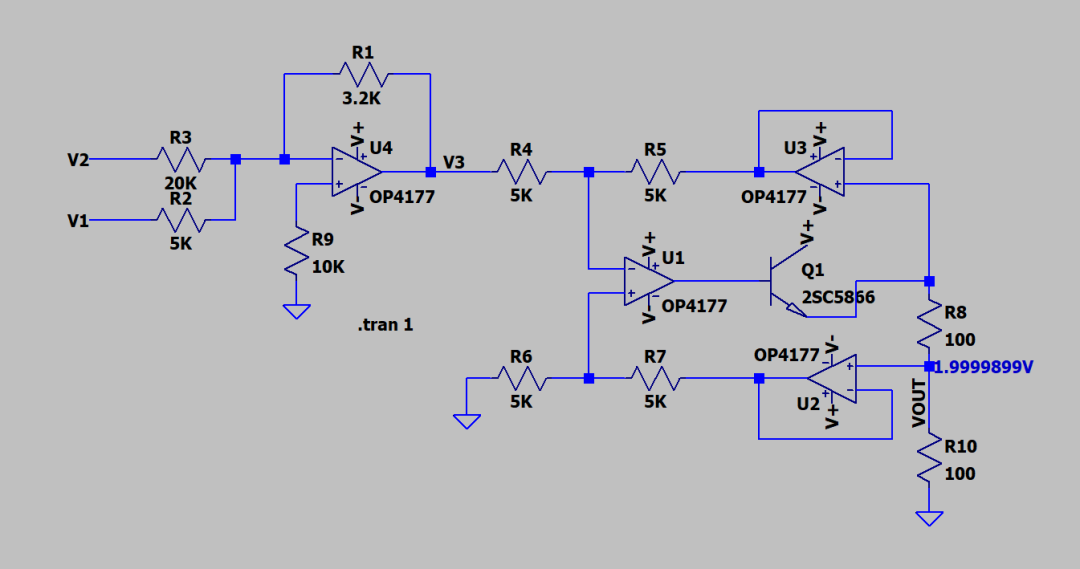

该电路为常见的HOWLAND结构，输出精度高，带载能力好。
02

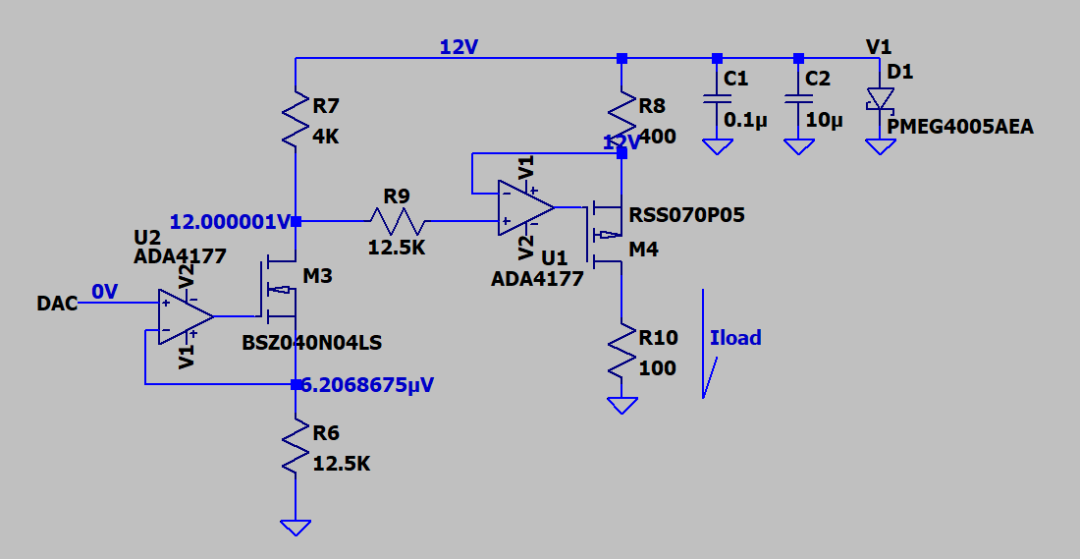

该电路为常见的反馈型结构，使用仪放结构，可以有效提升反馈部分的共模抑制比。
03

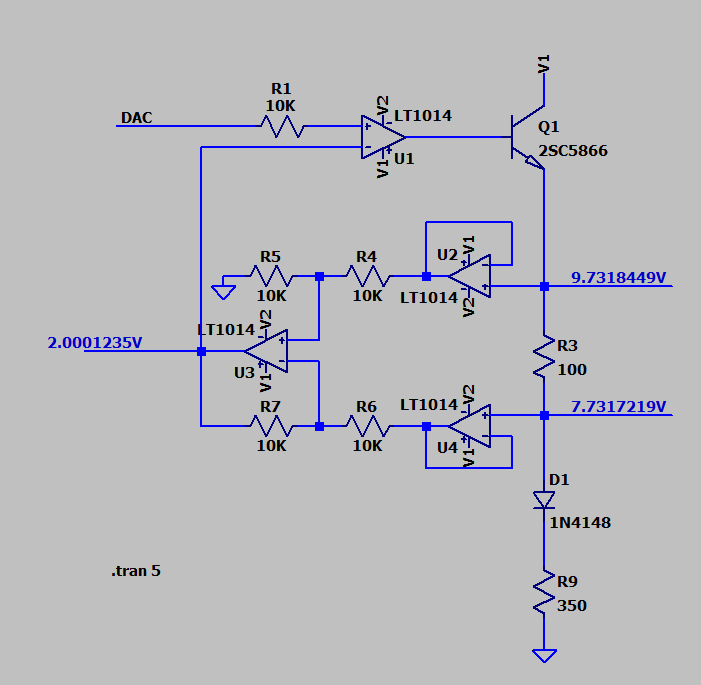

该电路使用的人还是比较多的。
04

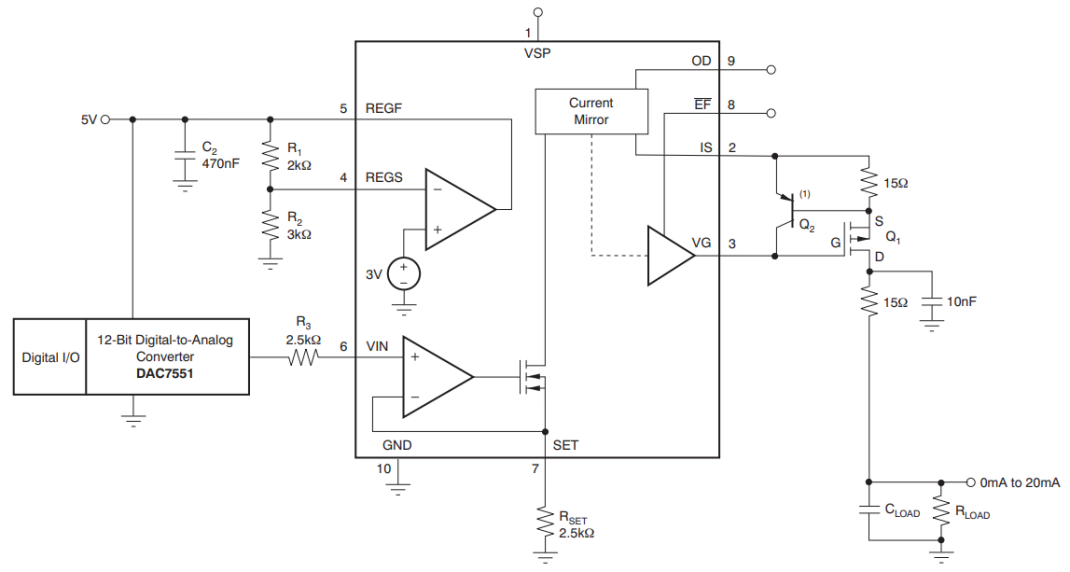

这个是集成芯片XTR111的电路。我司也有兼容XTR111的芯片--LTS111，详情可联系销售。
先积推出的高性能、低成本、外围简洁三线制
LTS110
注意：
1、该电路为电压输入，0-20mA输出。
2、SET电阻Rset建议选用高精度低温漂的电阻。
3、NPN选型需求，SOT223封装以上，VCE耐压大于60V，例如BCP56。
4、输出的15ohm电阻，如果4KV浪涌，最小封装要求0805,；如果6KV浪涌，最小封装要求1206。
5、该电路为通用电路，需要根据现场情况增加保护器件，例如输出增加TVS/ESD二极管/放电管等，TVS选择大于电源电压型号。
6、OD如果不使用，建议直接接地处理，或通过一个电阻接地。
7、HART信号通过HART引脚耦合进去，如果不用可以在外部加一个10nF/22nF电容。
8、EF为输出开路报警，为开漏输出，需要外接上拉电阻，不用可悬空。
9、VSP需要做浪涌、反接等处理，才能接入芯片。
10、VREF输出口需要加一个10uF电容，对外使用也可以用运放buffer一下。
11、输出电阻后面的10nF电容不可以省略。
01 产品特性
-
输出范围可以通过Rset及外围调节，例如产生0-20mA/4-20mA/0-25mA/电流输出
-
Rset设置电流公式：Imax=10*Vinmax/Rset（Vin为模拟量输入，Vinmax=5.5V）
-
INL：0.02% tpy（4-20mA两点校正后）
-
输出误差：0.1% tpy
-
IOUT电压系数：0.01% of SPAN tpy （ 8-36V@20mA）
-
IOUT负载系数：0.005% of SPAN tpy（ 0-800R@20mA@24V）
-
单电源供电：8V-36V
-
输出故障报警(EF)
-
支持输出关闭（OD）
-
LDO输出：2.5V
-
LDO温度系数：<20ppm
-
静态工作电流：<500uA
-
启动时间：<500us
-
封装：MSOP10-EPAD
-
工作温度：-40℃ to 125℃
02 产品应用
-
仪器仪表变送器
-
工业模拟信号隔离
-
工业控制器
-
PLC输出驱动
03 产品优势
-
完美替代运放/XTR111产生的4-20mA电路
-
外围精简、LTS110封装为MSOP10
-
可对外提供一路VREF，具有低温漂、低噪声、高精度的2.5V基准
-
定义新颖
-
三线制高性能、低成本、外围简洁

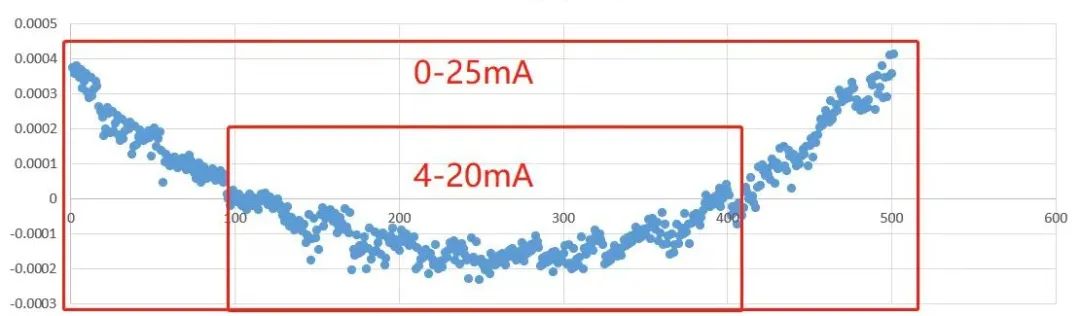

04 LTS110-10颗芯片线性度测试
