【导读】在相控阵雷达、多通道测试等高端射频系统中，信号路径的一致性与切换速度直接决定了系统性能的上限。博瑞集信最新推出的双刀双掷（DPDT）射频开关BR9578FDJ，通过创新的一体化MMIC设计，在1-8GHz宽频段内提供了优异的幅度、相位一致性及纳秒级切换速度，为高性能射频系统提供了一个可靠的核心开关解决方案。
产品概要
2W DPDT射频开关
在相控阵雷达、多通道测试等高端射频系统中，信号路径的一致性与切换速度直接决定了系统性能的上限。博瑞集信最新推出的双刀双掷（DPDT）射频开关BR9578FDJ，通过创新的一体化MMIC设计，在1-8GHz宽频段内提供了优异的幅度、相位一致性及纳秒级切换速度，为高性能射频系统提供了一个可靠的核心开关解决方案。
该产品采用了一体化 MMIC 设计，这是其一大创新亮点。相较于由两个独立单刀双掷开关搭建的传统方案，BR9578FDJ 从根本上解决了两条信号路径间的幅度偏差与相位不一致问题。这种设计确保了双通道切换的同步性与性能一致性，就像为信号传输打造了一条精准、稳定的“高速公路”，让信号能够顺畅、有序地在不同通道间切换。
BR9578FDJ 具备纳秒级的切换速度，其开启切换时间仅为 115ns，关闭切换时间更是短至 20ns。如此快速的切换能力，使其能够轻松满足 TDD 系统时序及自动化测试等对切换速度和可靠性要求极高的应用场景。
BR9578FDJ简介
●工作频率： 1GHz~8GHz
●插入损耗： 1.9dB@3GHz
●隔离度： 40dB@3GHz
●输入功率 1dB 压缩点： 33.1dBm@3GHz
●供电电压： -5V
●控制电压： 0V/-5V
●静态电流： 1mA
●切换时间： 115ns（ON）
20ns（OFF）
●封装形式： QFN16（3mm*3mm）

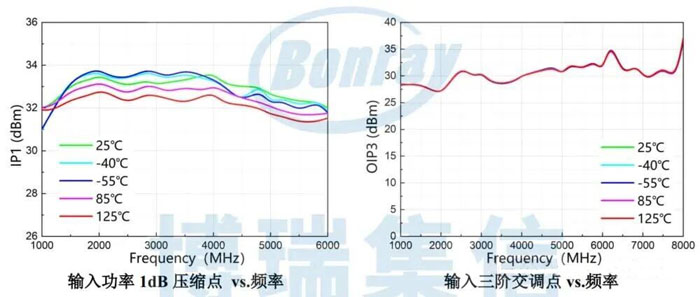

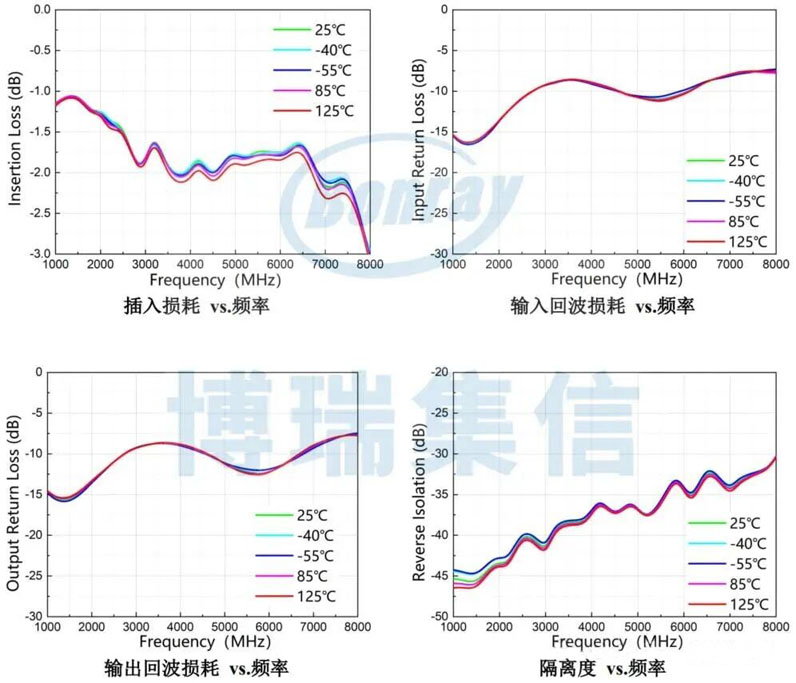

射频特性

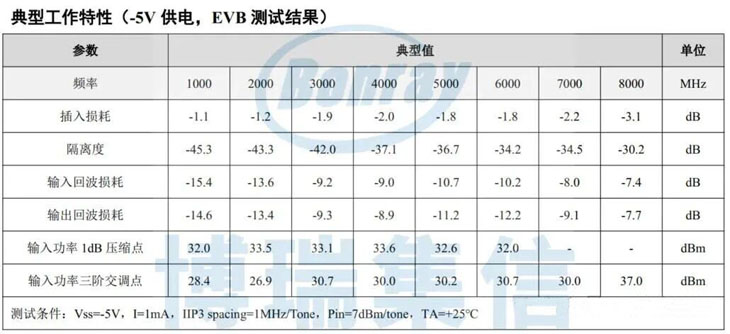

典型工作特性

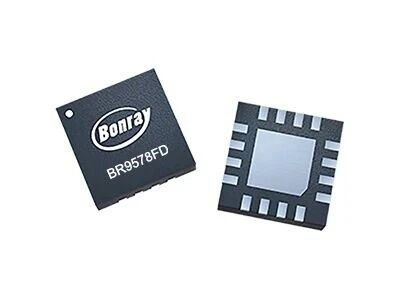

芯片效果图
