【导读】随着Type-C接口凭借其可逆插拔、高速传输与高集成度优势，全面成为智能设备标配，其紧密的物理结构也带来了不容忽视的可靠性挑战。狭小的管脚间距不仅使其在插拔时易受静电放电（ESD）与浪涌冲击，长期使用后还可能因积尘、潮湿引发信号线与电源间的意外短路，严重威胁后级核心电路安全。
随着Type-C接口凭借其可逆插拔、高速传输与高集成度优势，全面成为智能设备标配，其紧密的物理结构也带来了不容忽视的可靠性挑战。狭小的管脚间距不仅使其在插拔时易受静电放电（ESD）与浪涌冲击，长期使用后还可能因积尘、潮湿引发信号线与电源间的意外短路，严重威胁后级核心电路安全。
但Type-C接口设计因其连接器物理尺寸，接口定义和电气特性的固有特点，也面临着一些连接可靠性挑战：

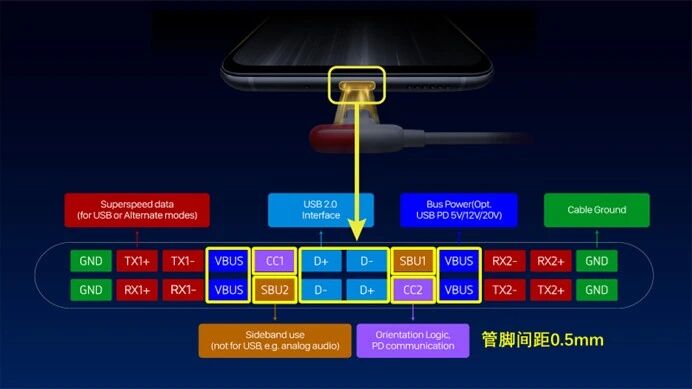

图1 Type-C接口定义
1. Type-C接口管脚间距较小，有插拔时间发生时，会有ESD和浪涌等异常冲击，造成系统相关连接的电流失效造成系统异常
2. Type-C接口管脚间距较小，长时间使用后因灰尘积累，在温湿度剧烈变化时或机械振动时，造成USB2.0 DPDM信号与VBUS或GND有短路风险，引起功能异常甚至造成后级电路器件损坏
因此，接口电路设计时，需要考虑ESD，浪涌及高压保护风险。数模龙头艾为电子推出的AWP35631和AW35752D系列产品集成了8KV接触ESD防护功能，40V以上浪涌保护功能，以及快速过压保护能力，为智能手机，智能支付设备，可穿戴设备等设备USB2信号提供稳定可靠的防护。
产品优势
1. 高鲁棒性，提供稳定可靠防护
可承受8kV接触ESD

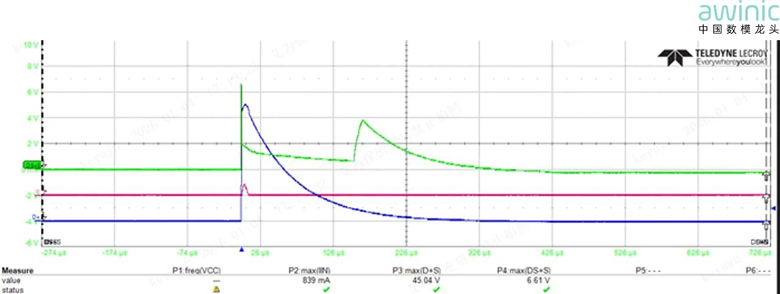

发生+50V浪涌,500ns内信号输出电压钳位低于6.6V,可保护后级电路免受浪涌损害
图2 高鲁棒性
2. 高带宽，保证信号完整性
市面上大多数产品靠增加芯片面积提升ESD和浪涌能力时，势必会造成输入端口Con/Ron偏大，造成USB2在高速模式时插损偏大，造成整个链路通信丢包，数据传输可靠性下降。数模龙头艾为电子凭借多年来在USB2保护开关的技术积累，在保证ESD和浪涌能力前提下，仍然可以保证带宽1.4G@-3dB，保证整个通道的信号完整性。

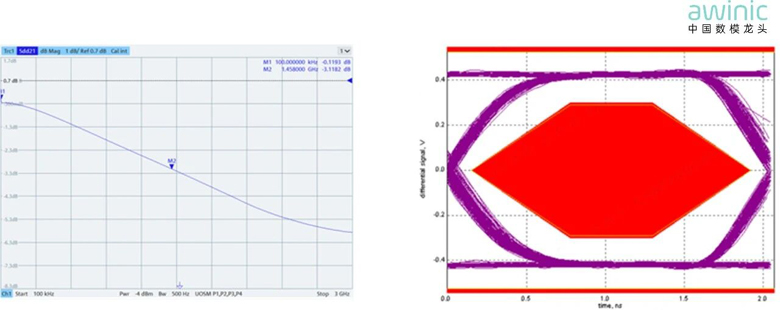

图3 高带宽特性
3. 小型化封装
智能手机尤其是折叠屏手机越来越薄，智能穿戴也对芯片封装尺寸有严格要求，因而尺寸小，厚度薄的封装对产品非常重要，数模龙头艾为电子推出的AWP35631FDR以其DFN1.5*1.0*0.55mm尺寸领先业界。

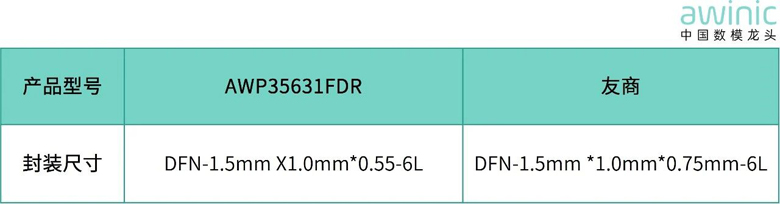

表1 封装对比
产品介绍
●USB 2.0 Hi-speed D-SPST switch
●Typical -3dB bandwidth: 1.2GHz(Single-ended)
●1.4GHz(Differential)
●Over voltage protection: 5.1V typical
●36V DC protection on D+ and D- Ports
●+50V surge protection on D+ and D-
●Supply voltage range: 1.65V to 5.5V
●3Ω switch on-resistance typical
●CON: 4pF typical
●ICC: 32μA typical
●FCDFN 1.5mm X1.0mm -6L package

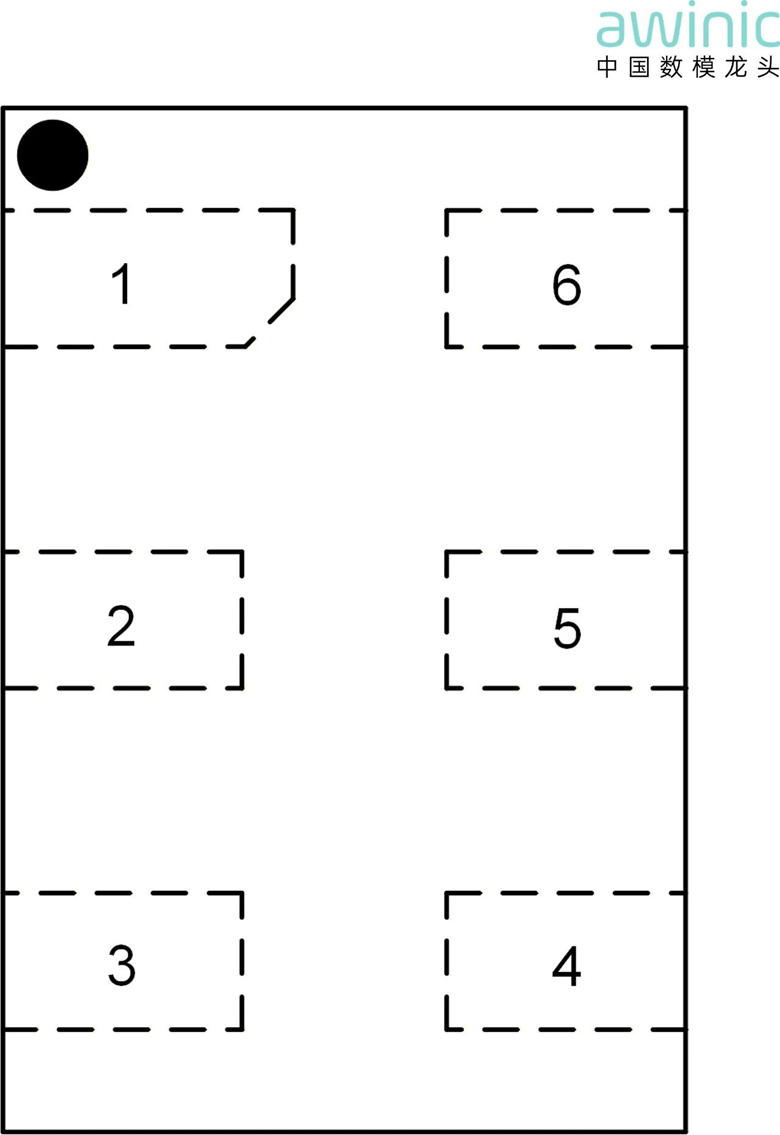

图4 AWP35631封装信息-Top View

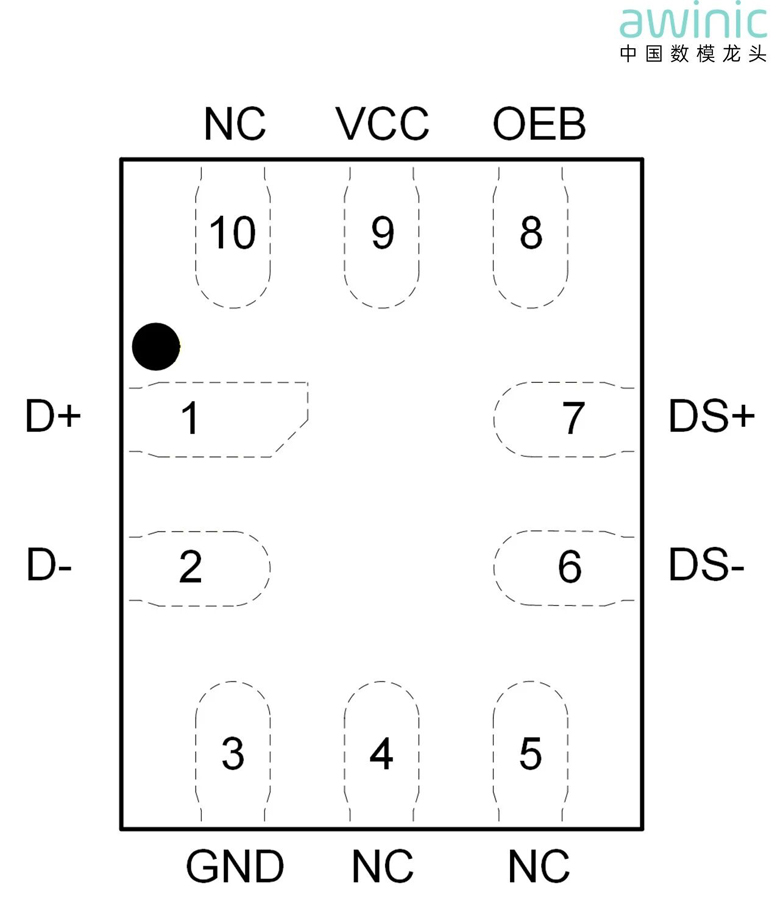

图5 AWP35752D封装信息-Top View

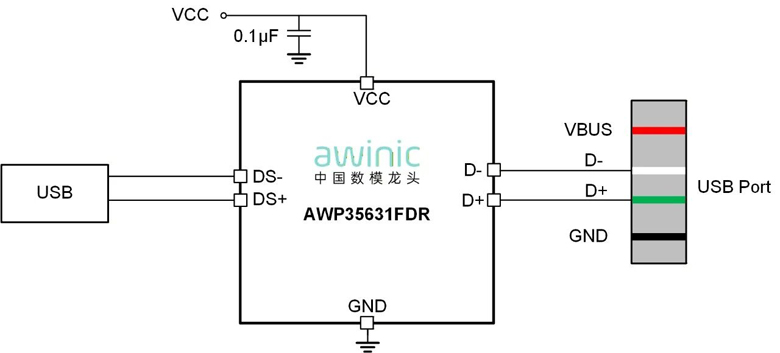

图6 AWP35631典型应用框图

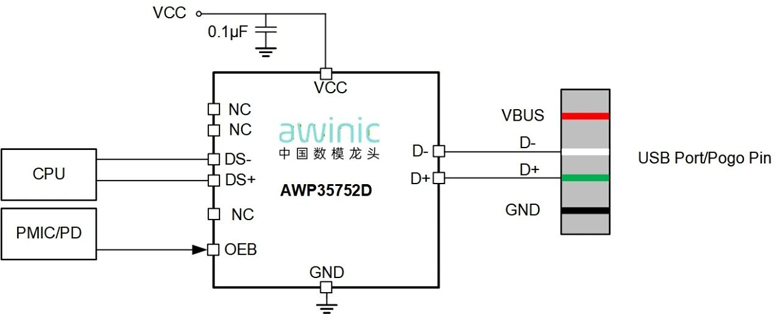

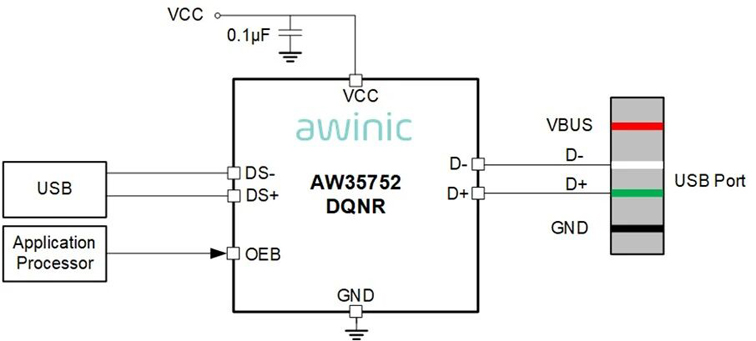

图7 AW35752D典型应用框图
典型应用场景
1 智能手机/平板

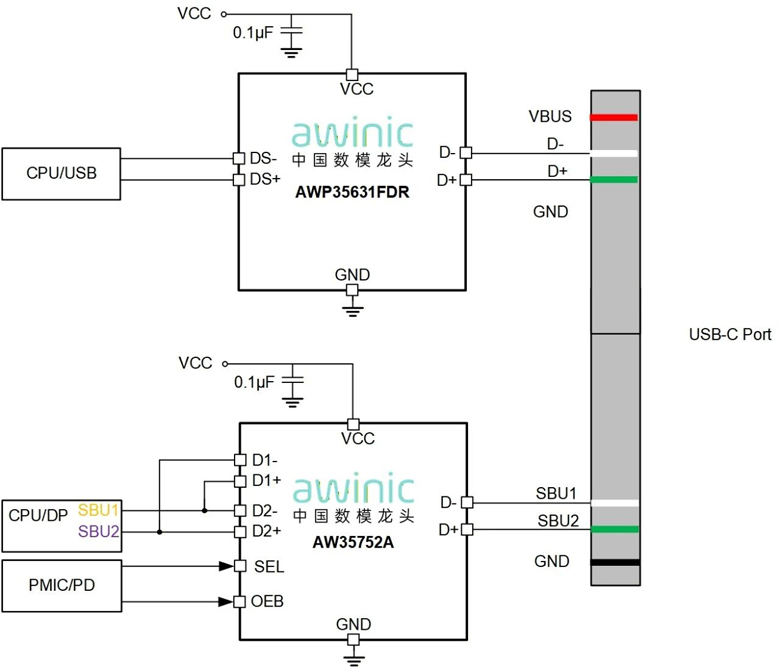

Type-C接口具有快充+数字耳机+DP投屏功能，中高端手机数字耳机逐渐取代模拟耳机，艾为电子AWP35631FDR+W35752AQNR产品组合，实现手机和平板的DPDM保护，以及DP投屏的SBU保护和极性切换
图8 推荐应用场景1
2 智能支付设备/平板电脑

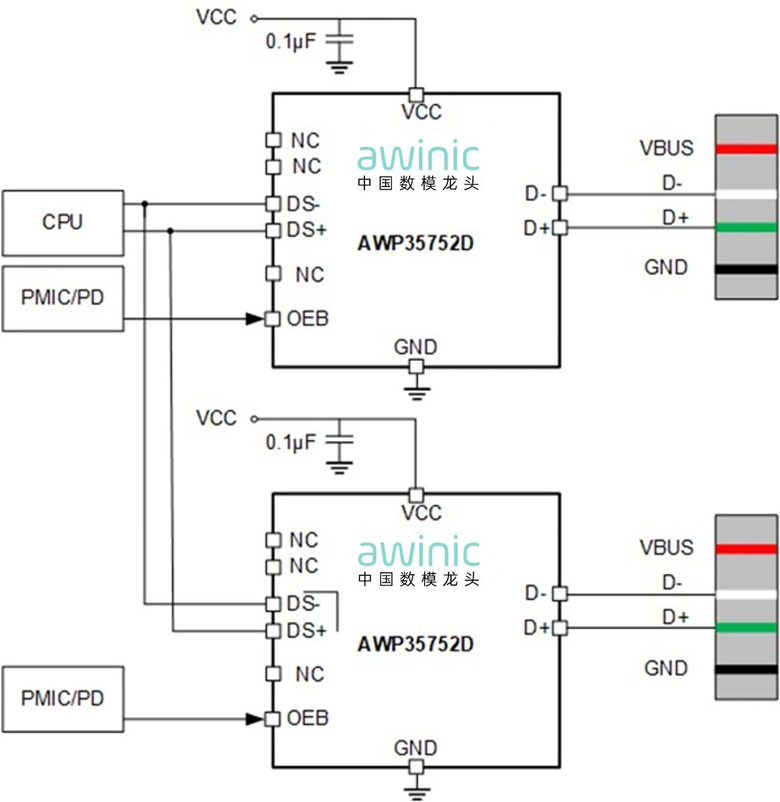

系统有双C口, 或单C口+Pogo pin， 或单C口+底座应用, 当设备平台端主控只有1个USB2接口, 设备对外有2个USB2接口需求，可以使用2颗AWP35752DQNR，2个输入端口具备高压倍护，输出端口并联在一起连接到主控USB2 Port，OEB Pin控制2颗AWP35752D实现Port1和Port2切换。
图9 推荐应用场景2
3 行业PC,平板和专用PDA数据隔离
党政/金融/企业等对数据安全有较高要求，USB2信号物料需要做物理隔离，可用AWP35752D,控制OEB Pin以断开USB2通道物理连接，实现硬件级数据安全。
图10 推荐应用场景3

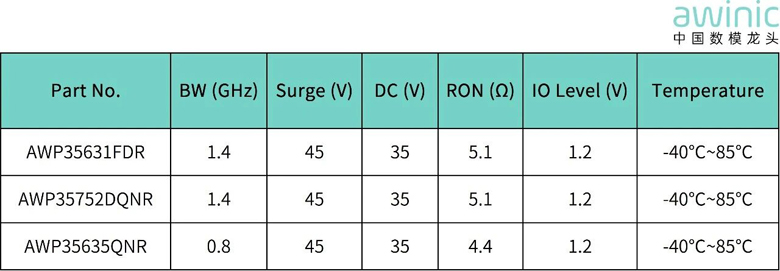

产品选型表
USB2 SPDT保护开关

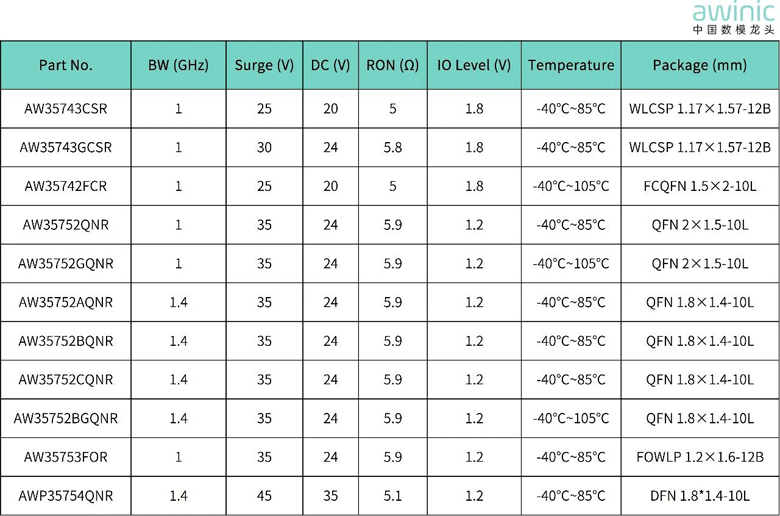

表2 USB2 SPDT保护开关选型表
USB2 SPST保护开关
表3 USB2 SPDT保护开关选型表
