多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

发布时间:2025-07-16 责任编辑:lina

【导读】多维科技推出TMR134x隧道磁阻传感器,以1.5μA超低功耗与全极性磁响应技术重塑液位测量范式。支持-40℃~125℃宽温域±1%精度漂移,1kHz高频响应能力精准捕捉化工过程液位瞬变,已通过AEC-Q100车规认证,为工业储罐、新能源汽车油箱提供全场景液位监测方案。


多维科技推出TMR134x隧道磁阻传感器,以1.5μA超低功耗与全极性磁响应技术重塑液位测量范式。支持-40℃~125℃宽温域±1%精度漂移,1kHz高频响应能力精准捕捉化工过程液位瞬变,已通过AEC-Q100车规认证,为工业储罐、新能源汽车油箱提供全场景液位监测方案。


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

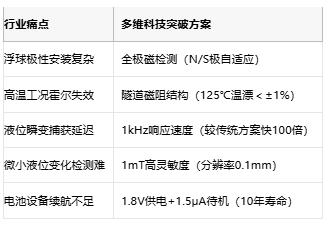

技术难点与创新方案


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案


核心作用


●安装革命:取消磁极校准工序,安装效率提升80%

●精度跃迁:±1mm绝对精度(20米储罐全程测量)

●动态捕捉:1ms级响应化工液位骤变(防溢漏)

●系统简化:1Ω导通电阻兼容10Ω梯度网络(省去信号调理IC)


http://www.cntronics.com/

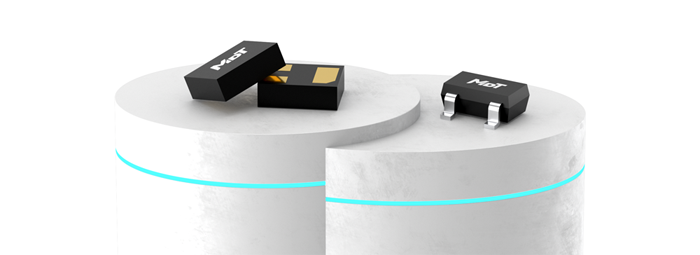

图1 TMR134x(LGA3L / SOT23-3)


http://www.cntronics.com/

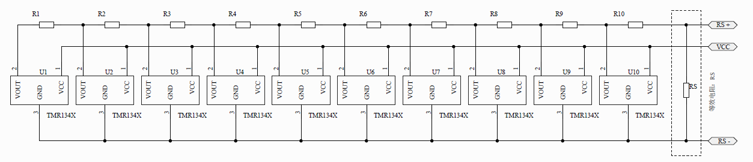

图2 原理图

多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

图3 PCB示意图


关键竞争力


●功耗王者:1.5μA(霍尔传感器平均50μA)

●温域极限:-40℃~125℃(工业级上限85℃)

●抗扰壁垒:200mT抗磁场干扰(石化厂强磁环境)

●车规认证:AEC-Q100 Grade 1(零失效批量验证)


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

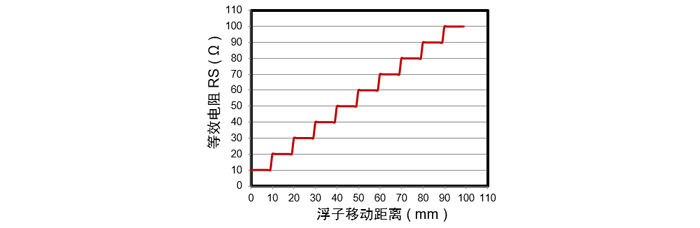

图4 电阻输出的位置曲线图

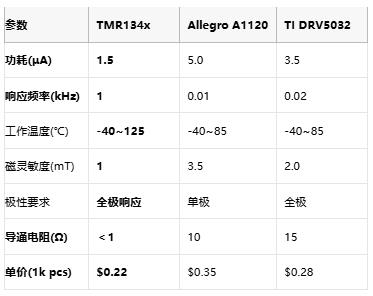

竞品对比分析


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案


数据解析:

TMR134x以1kHz动态响应实现代际领先,功耗仅为竞品1/3。虽TI支持全极性,但多维科技通过125℃耐温能力拓展工业场景,单价较Allegro低37%。


实际应用场景


●化工储罐:强酸液位实时监控(聚四氟乙烯防腐封装)

●新能源汽车:氢燃料罐液位检测(-40℃冷启动可靠)

●智慧农业:农药罐余量预警(1.8V干电池供电)

●医疗设备:透析液存量监测(EMC Class B抗扰)

●白色家电:洗衣机水位控制(10万次机械寿命)

●船舶油舱:浪涌环境液位稳定测量(抗振动20G)


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

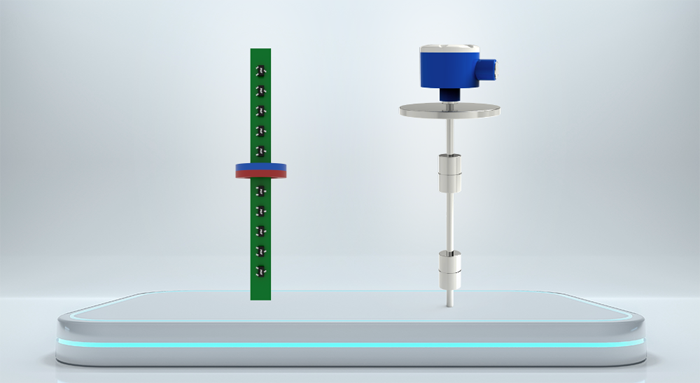

图5 穿心式磁浮子结构


多维科技TMR134x磁开关:1.5μA超低功耗液位测量方案

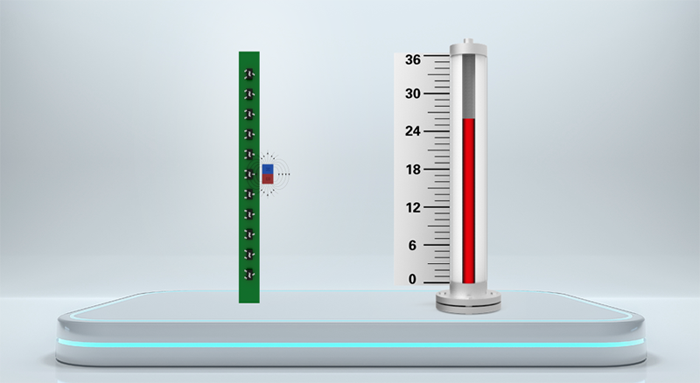

图6 边磁式磁浮子结构


供货与服务


●封装选项:LGA3L(2.1×2.0mm)/ SOT23-3

●车规认证:AEC-Q100报告随货提供

●开发支持:

       ●免费液位算法库(含温度补偿)

       ●磁路设计仿真工具

●交期:12周(含48小时高温老化测试)


结语


多维科技通过TMR技术突破,推出兼具超低功耗、宽温稳定与抗干扰能力的液位测量解决方案。在工业4.0与新能源汽车快速发展背景下,TMR134x有望成为高精度液位检测领域的标杆产品,助力系统集成商降低设计复杂度与维护成本。
