莫仕 MX150 密封连接器系列产品

发布时间:2022-12-12 责任编辑:lina

【导读】 MX150密封连接器系列产品满足USCAR接口要求, 并经过现场认证,具有封装紧凑、工作温度范围广和额定电流高达22.0安培的特点,可用于连接商用车和其它车辆中的电源和信号电路。


MX150密封连接器系列产品满足USCAR接口要求, 并经过现场认证,具有封装紧凑、工作温度范围广和额定电流高达22.0安培的特点,可用于连接商用车和其它车辆中的电源和信号电路。


►►►

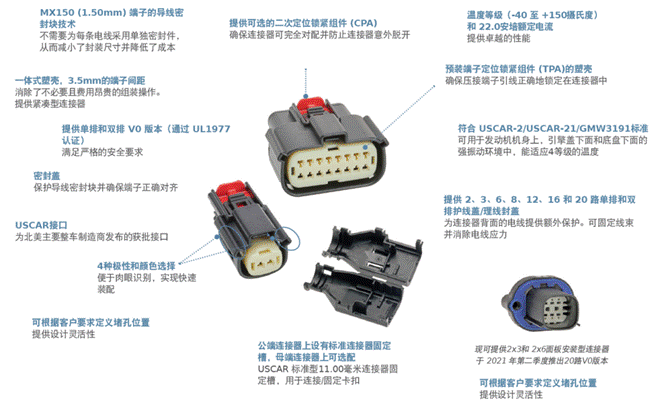

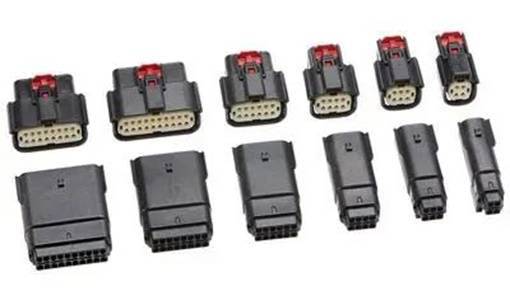

密封型单排和双排连接器系列产品


莫仕 MX150 密封连接器系列产品


MX150 (1.50mm) 端子的导线密封块技术

不需要为每条电线采用单独密封件,从而减小了封装尺寸并降低了成本


一体式塑壳,3.5mm的端子间距

消除了不必要且费用昂贵的组装作,提供紧凑型连接器


提供单排和双排 V0 版本(通过 UL1977认证)

满足严格的安全要求


密封盖

保护导线密封块并确保端子正确对齐


USCAR接口

为北美主要整车制造商发布的获批接口


4种极性和颜色选择

便于肉眼识别,实现快速装配


可根据客户要求定义堵孔位置

提供设计灵活性


提供可选的二次定位锁紧组件 (CPA)

确保连接器可完全对配并防止连接器意外脱开


公端连接器上设有标准连接器固定槽,母端连接器上可选配

USCAR 标准型11.00毫米连接器固定槽,用于连接/固定卡扣


温度等级(-40 至 +150摄氏度)和 22.0安培额定电流

提供卓越的性能


预装端子定位锁紧组件 (TPA)的塑壳

确保压接端子引线正确地锁定在连接器中


符合 USCAR-2/USCAR-21/GMW3191标准

可用于发动机机身上,引擎盖下面和底盘下面的强振动环境中,能适应4等级的温度


提供 2、3、6、8、12、16 和 20 路单排和双排护线盖/理线封盖

为连接器背面的电线提供额外保护。可固定线束并消除电线应力


可根据客户要求定义堵孔位置

提供设计灵活性


莫仕 MX150 密封连接器系列产品

MX150 密封连接器


莫仕 MX150 密封连接器系列产品

MX150 面板安装型连接器

拧旋式密封性连接器


►►►

混合型连接器


莫仕 MX150 密封连接器系列产品

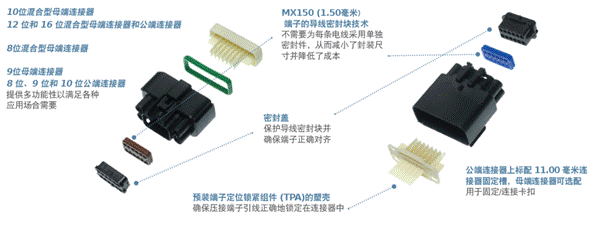

MX150 (1.50毫米)端子的导线密封块技术

不需要为每条电线采用单独密封件,从而减小了封装尺寸并降低了成本


密封盖

保护导线密封块并确保端子正确对齐


预装端子定位锁紧组件 (TPA)的塑壳

确保压接端子引线正确地锁定在连接器中


公端连接器上标配 11.00 毫米连接器固定槽,母端连接器可选配

用于固定/连接卡扣


莫仕 MX150 密封连接器系列产品

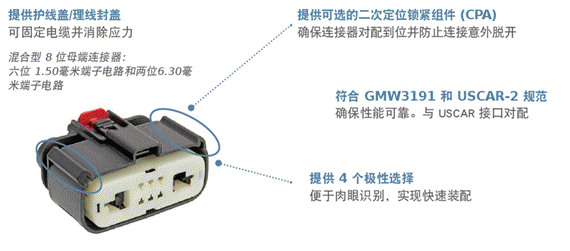

提供护线盖/理线封盖

可固定电缆并消除应力


提供可选的二次定位锁紧组件 (CPA)

确保连接器对配到位并防止连接意外脱开


符合 GMW3191 和 USCAR-2 规范

确保性能可靠。与 USCAR 接口对配


提供 4 个极性选择

便于肉眼识别,实现快速装配


莫仕 MX150 密封连接器系列产品

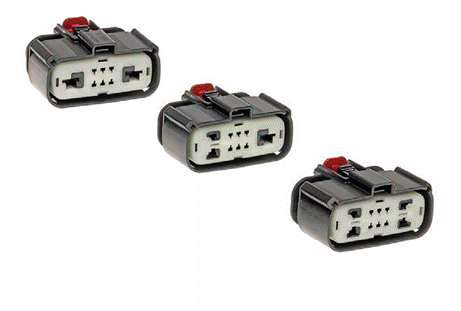

8 位、9位和 10位母端连接器


莫仕 MX150 密封连接器系列产品

(公端和母端)

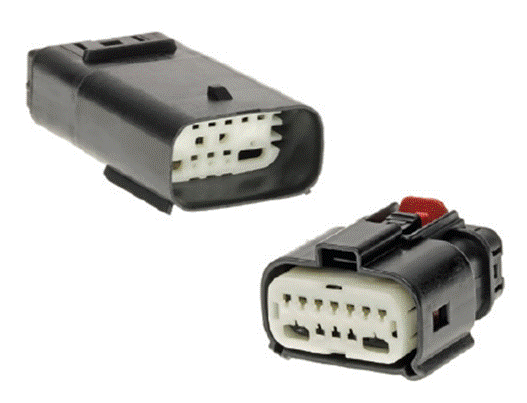

混合型 12 位连接器系列产品:

10位 1.50毫米端子电路和2位2.80毫米端子电路


►►►

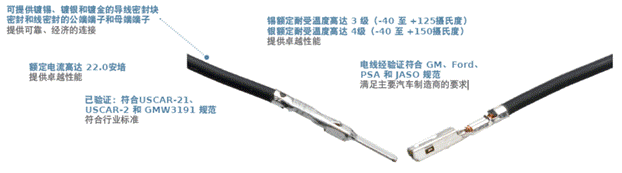

端子


莫仕 MX150 密封连接器系列产品


可提供镀锡、镀银和镀金的“导线密封块密封”和“线密封”的公端端子和母端端子

提供可靠、经济的连接


额定电流高达 22.0安培

提供卓越性能


已验证:符合USCAR-21、USCAR-2 和 GMW3191 规范

符合行业标准


锡额定耐受温度高达 3 级

(-40 至 +125摄氏度)

银额定耐受温度高达 4级

(-40 至 +150摄氏度)

提供卓越性能


电线经验证符合 GM、Ford、PSA 和 JASO 规范

满足主要汽车制造商的要求

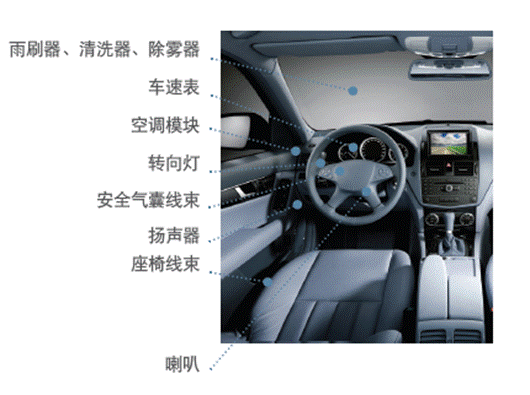

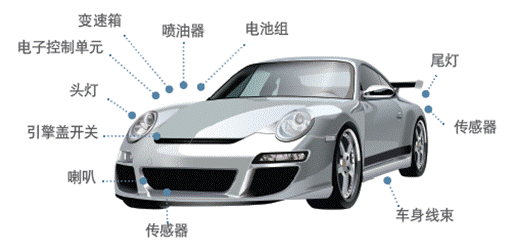

市场和应用场合

汽车和商用车


• 变速箱、车速表

• 头灯/尾灯、转向灯

• 车身线束、门连接器

• 雨刷器、清洗器、除雾器

• 空调装置、制动装置

• 安全气囊线束

• 扬声器、喇叭


莫仕 MX150 密封连接器系列产品


莫仕 MX150 密封连接器系列产品

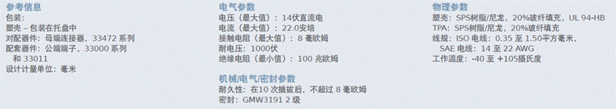

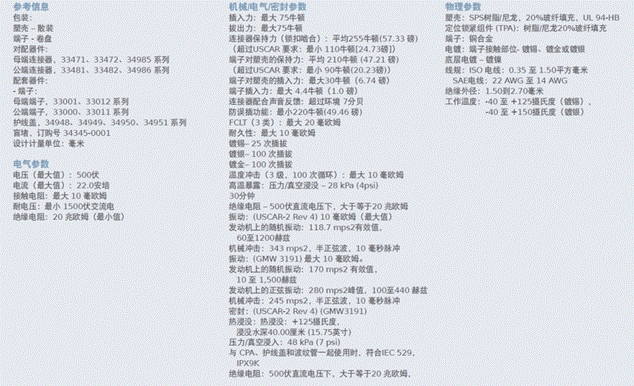

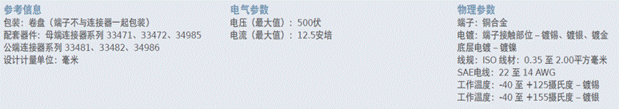

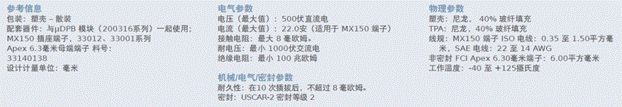

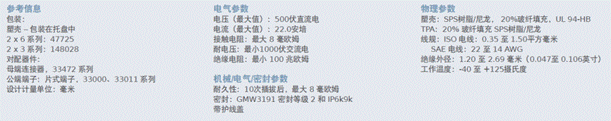

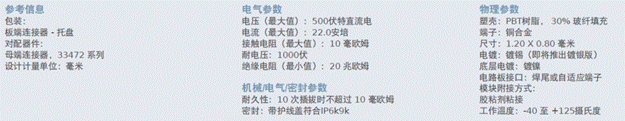

规格


►►►

密封性母端连接器


莫仕 MX150 密封连接器系列产品


►►►

密封型板端连接器


莫仕 MX150 密封连接器系列产品


►►►

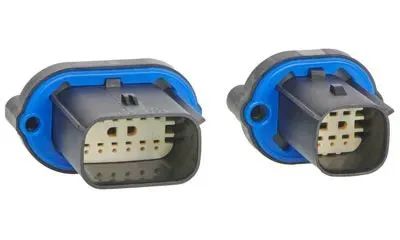

面板安装连接器


莫仕 MX150 密封连接器系列产品

►►►

拧旋式密封性连接器


莫仕 MX150 密封连接器系列产品


►►►

标准和M3压爪端子


莫仕 MX150 密封连接器系列产品


►►►

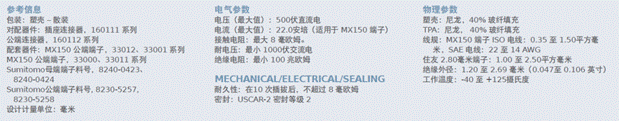

12W混合连接器(160111、160112系列)


莫仕 MX150 密封连接器系列产品


►►►

10W混合母端连接器(160076系列)


莫仕 MX150 密封连接器系列产品


►►►

8位混合母端连接器(160078系列)


莫仕 MX150 密封连接器系列产品
