TDK推出紧凑型门极驱动变压器

发布时间:2024-04-08 责任编辑:lina

【导读】TDK株式会社(东京证券交易所代码:6762)扩展了爱普科斯 (EPCOS) InsuGate系列 (B78541A) SMT变压器产品组合,推出两款新型元件。新元件采用锰锌 (MnZn) 铁氧体磁芯,尺寸紧凑,支持高工作电压,工作频率为100 kHz至500 kHz,工作温度为-40°C至+150°C,非常适合电动汽车(经AEC-Q200认证并符合AQG标准关于振动的要求)和工业电子中的IGBT和MOSFET门极驱动应用。元件绕组的圈比为1:1.08 (B78541A2467A003) 或1:1.07:0.6 (B78541A2492A003),具体视型号而定。凭借低至4 pF的耦合电容,这种SMT变压器还适用于SiC或GaN半导体应用。


TDK株式会社(东京证券交易所代码:6762)扩展了爱普科斯 (EPCOS) InsuGate系列 (B78541A) SMT变压器产品组合,推出两款新型元件。新元件采用锰锌 (MnZn) 铁氧体磁芯,尺寸紧凑,支持高工作电压,工作频率为100 kHz至500 kHz,工作温度为-40°C至+150°C,非常适合电动汽车(经AEC-Q200认证并符合AQG标准关于振动的要求)和工业电子中的IGBT和MOSFET门极驱动应用。元件绕组的圈比为1:1.08 (B78541A2467A003) 或1:1.07:0.6 (B78541A2492A003),具体视型号而定。凭借低至4 pF的耦合电容,这种SMT变压器还适用于SiC或GaN半导体应用。

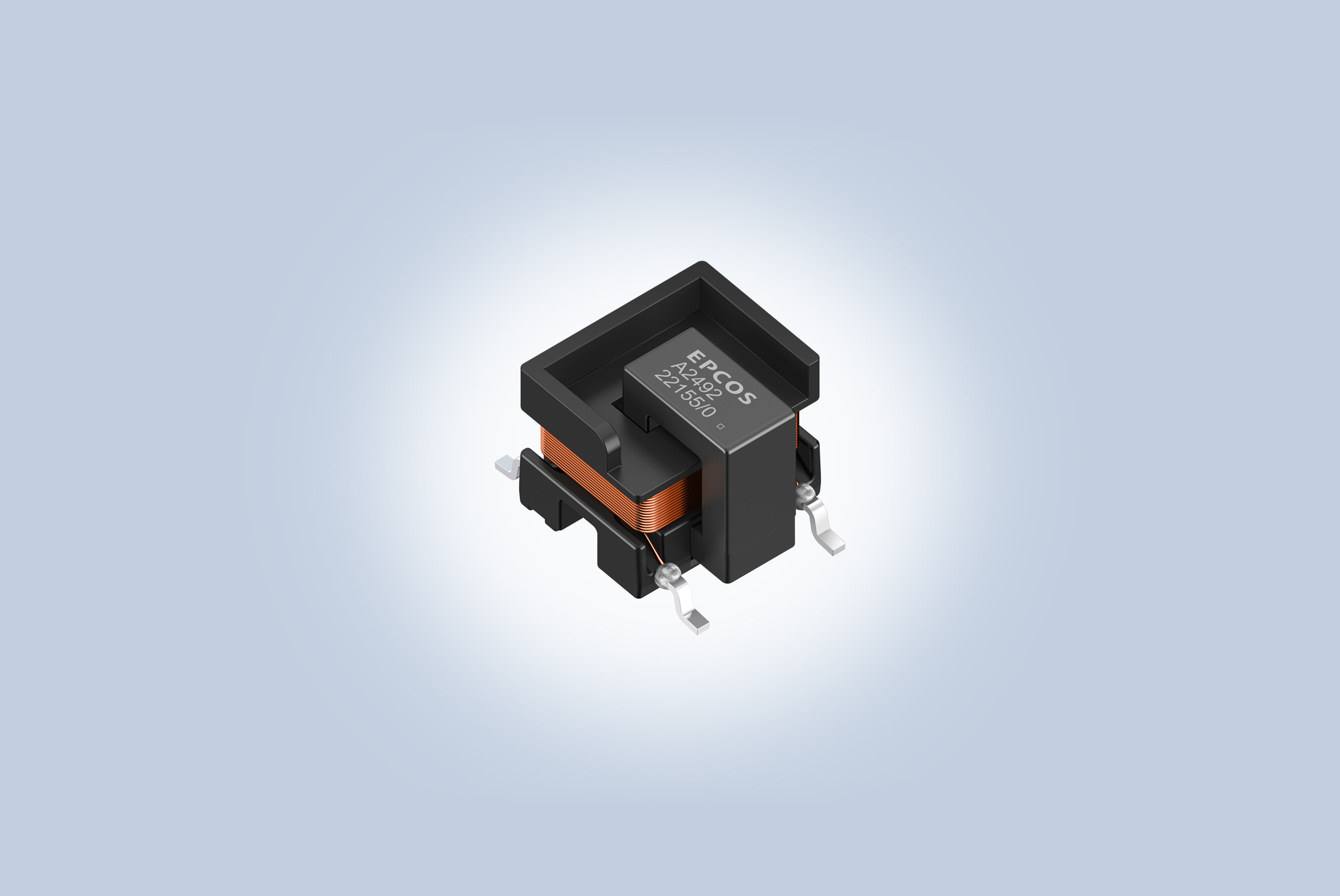

TDK推出紧凑型门极驱动变压器


通过结合相对耐漏电起痕指数 (CTI) ≥600 V的高性能塑料材料和特殊的线圈设计,新元件的尺寸仅为13.85 x 10.5 x 9.2 mm(长x宽x高),具有比传统绝缘或灌封元件更短的空间间隙和爬电距离。以UI7平台为例,其一次绕组与二次绕组之间的爬电距离>9.2 mm,局部放电熄灭电压≥840 V(峰值电压),并能通过3 kV(50 Hz,1 s)的交流高压测试。虽然元件重量仅为2克,但符合IEC 61558标准,达到工作电压高达300 V(交流)下的加强绝缘或700 V(直流)下的基本绝缘要求,从而可满足诸多工业和汽车应用的要求。


新的UI7系列有两种型号可供选择,支持正激式和推挽式拓扑的绕组配置,并能提供相应数量的输出。


特性和应用

主要应用

  • 开关电源(桥式拓扑)

  • 门极驱动电路

  • 电隔离的DC-DC转转器

  • 电隔离的单通道IGBT驱动器集成电路 (IC)


主要特点和优势

  • 紧凑尺寸:13.85 x 10.5 x 9.2 mm(长x宽x高)

  • 表面贴装 (SMT)

  • 较短的间隙和爬电距离:分别为8.14 mm和 9.2 mm

  • 低耦合电容:4 pF(典型值)

  • AEC-Q200认证并符合AQG标准关于振动的要求


关于TDK公司


TDK株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上,始终不移地处于科技发展的最前沿并以“科技,吸引未来”,迎接社会的变革。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件,如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统(如:温度和压力、磁性和MEMS传感器)。此外,TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2023财年,TDK的销售总额为161亿美元,全球雇员约为103,000人。
