【导读】微源近日推出支持18V工作电压的LP645X系列降压电源芯片，采用Constant-on Time(COT)控制架构，开关频率高达1.2MHz，最高转换效率高达95%。
微源近日推出支持18V工作电压的LP645X系列降压电源芯片，采用Constant-on Time(COT)控制架构，开关频率高达1.2MHz，最高转换效率高达95%。
COT架构可以实现快速瞬态响应，支持输出端使用低ESR的多层陶瓷电容(MLCC)，无需外部的控制环路补偿元器件。开关频率达1.2MHz，可以支持小尺寸的1uH功率电感和10uF输出电容以使PCB布线和面积更紧凑。
LP645X系列支持轻载工作模式和强制PWM(FPWM)。其中数款产品(见下图)支持PFM/PWM双模式, 重载时芯片工作在1.2MHz开关频率; 轻载时, 芯片自动降低开关频率以降低损耗, 以实现轻载高效的效果。LP645XF工作在强制FPWM模式, 即使空载, 芯片的开关频率也可以稳定在1.2MHz以实现极低的输出纹波。
LP645X系列集成了多种保护功能，包括输入欠压保护, 逐周期谷值限流保护, 输出短路保护和芯片过温保护等, 在芯片工作状态超出正常规格时能及时关闭功率管以保护系统和芯片。
LP645X 采用标准的SOT23-6封装和小尺寸的SOT563封装, 以满足不同终端对封装尺寸和散热的要求，同时其引脚以及外部元器件都可兼容行业内多家主流供应商的产品，使客户采用微源的产品更加容易。

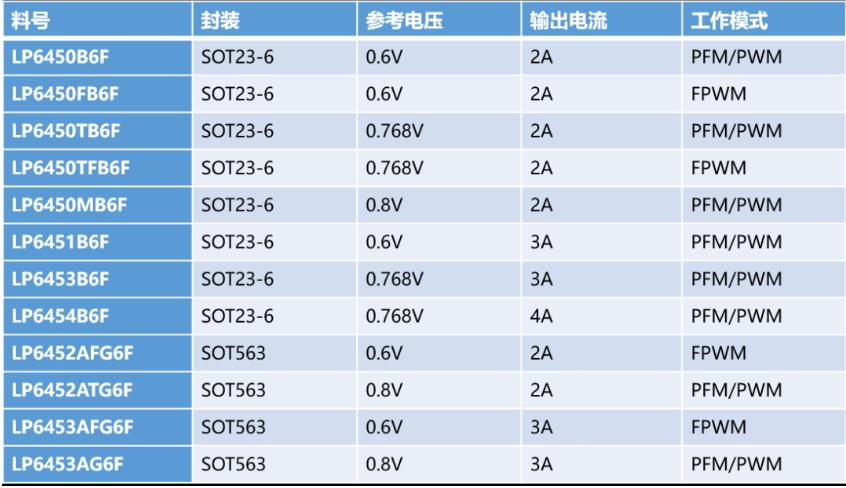

LP645X 系列产品汇总表
LP645X 主要特点
1. 4.5V~18V工作电压范围，20V最大输入耐压
2. 高达95%的转换效率，集成低导通阻抗的上下功率管
3. 1.2MHz工作频率，支持1uH电感和10uF电容
4. 快速瞬态效应
5. 最大支持90%占空比
6. 1ms 软启动时间
7. ±1%高精度参考电压
8. ±5% 高精度EN启动电压
9. 双模(PFM/PWM，轻载高效)和单模(FPWM)可选
10. 多重保护功能
●输入欠压保护
●逐周期限流保护
●短路保护
●过温保护
11. SOT23-6和SOT563封装可选
典型应用图

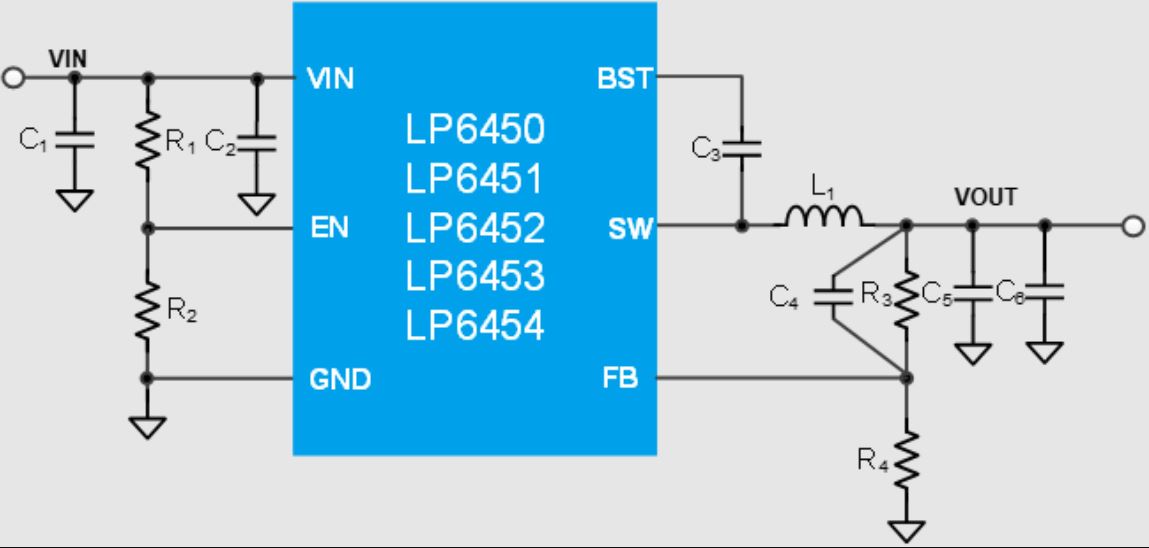

应用电路图

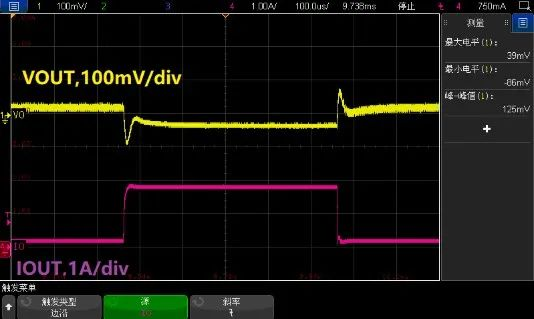

VIN=12V, VOUT=5.0V, 0.2A-1.8A-0.2A,1A/us, LP6450B6F动态负载跳变波形

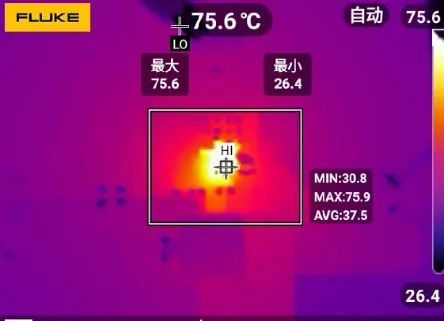

VIN=12V, VOUT=5.0V, 2A, LP6450B6F(Note: 2-layer PCB， 2oz Copper, 2.2uH)满负载热成像图形
VIN=12V, VOUT=5.0V, 3A, LP6453B6F 满负载热成像图形
