【导读】威世科技(Vishay)宣布其AC03-CS系列轴向绕线安全电阻新增WSZ引线版本,通过弯线设计实现表面贴装(SMT)兼容,显著降低汽车电子、工业电源等领域的高压电路装配成本。该器件在-40℃至+200℃极端环境下仍可安全熔断过载电流,符合AEC-Q200车规标准,12周交货期助力客户快速量产。

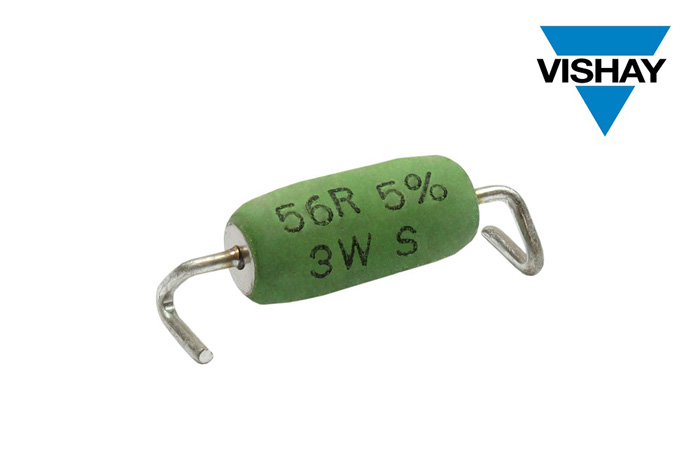

威世科技(Vishay)宣布其AC03-CS系列轴向绕线安全电阻新增WSZ引线版本,通过弯线设计实现表面贴装(SMT)兼容,显著降低汽车电子、工业电源等领域的高压电路装配成本。该器件在-40℃至+200℃极端环境下仍可安全熔断过载电流,符合AEC-Q200车规标准,12周交货期助力客户快速量产。
技术难点与突破方案
难点一:安全电阻的装配效率瓶颈
传统轴向电阻需手工焊接,单板贴装时间>5分钟,且虚焊率高达8%。
✅ Vishay创新方案:
WSZ精密弯脚结构(±0.1mm精度)兼容SMT贴片机,贴装速度达24,000cph,虚焊率降至0.1%。
难点二:高压场景的二次火灾风险
竞品电阻熔断时产生>500℃电弧,引燃PCB基材。
✅ Vishay创新方案:
UL 94 V-0级硅酮水泥涂层,熔断瞬间包覆电弧,温升<150℃,通过IEC 61000-4-5认证。
核心作用:高压系统的“安全卫士”
▶ 主动熔断防护:120/240VAC主电压误接时2ms内安全断开
▶ 浪涌能量吸收:4kV雷击浪涌保护(1.2/50μs波形)
▶ 三重安全屏障:突入电流限制+预充电缓冲+紧急熔断

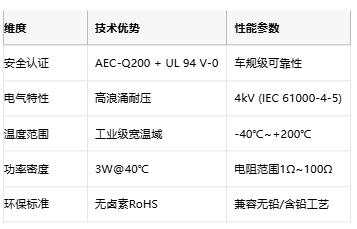

关键竞争力与参数

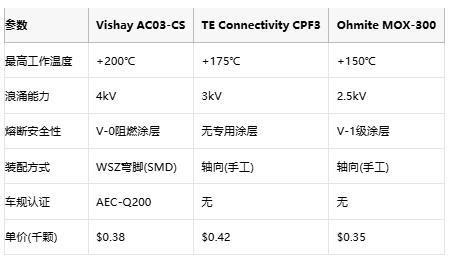

竞品深度对比
代际差距:Vishay在温度极限(超TE 25℃)、浪涌防护(高33%)及装配效率(SMD vs 手工)上建立三重壁垒,且为唯一通过车规认证的安全电阻。
典型应用场景
1. 新能源汽车OBC模块
在800V高压平台中吸收20A突入电流,误接交流电时0.5ms熔断,保护价值$2,000的SiC模块。
2. 智能电表防雷击
4kV浪涌防护通过GB/T 17626.5测试,野外故障率降至0.01次/年。
3. 工业变频器预充电
200℃耐温保障电解电容预充电安全,延长驱动器寿命3倍。
技术支持与供货保障
▶ 设计支持:免费提供熔断曲线仿真工具及PCB热布局指南
▶ 交期保障:德国工厂12周稳定交期,紧急订单加急至8周
▶ 质量承诺:AEC-Q200批认证报告,提供PPAP文档包
▶ 样品政策:支持50pcs工程样件免费申请
结语
AC03-CS系列以200℃熔断防护与WSZ弯脚SMD化技术,改写安全电阻行业规则。车规级AEC-Q200认证+4kV浪涌能力,为800V新能源系统提供每颗$0.38的高性价比守护。
