英飞凌推出全新芯片级固态继电器,采用无芯变压器技术

发布时间:2024-03-13 责任编辑:lina

【导读】英飞凌日前推出了新的固态继电器 (iSSI) 系列,该系列利用无芯变压器技术来提高器件性能和效率。英飞凌设计了新的固态继电器系列,从而促进更快、更可靠的电路切换。 据该公司称,这些器件提供了一套超越传统光耦固态继电器 (SSR) 的保护功能。


英飞凌日前推出了新的固态继电器 (iSSI) 系列,该系列利用无芯变压器技术来提高器件性能和效率。


英飞凌推出全新芯片级固态继电器,采用无芯变压器技术

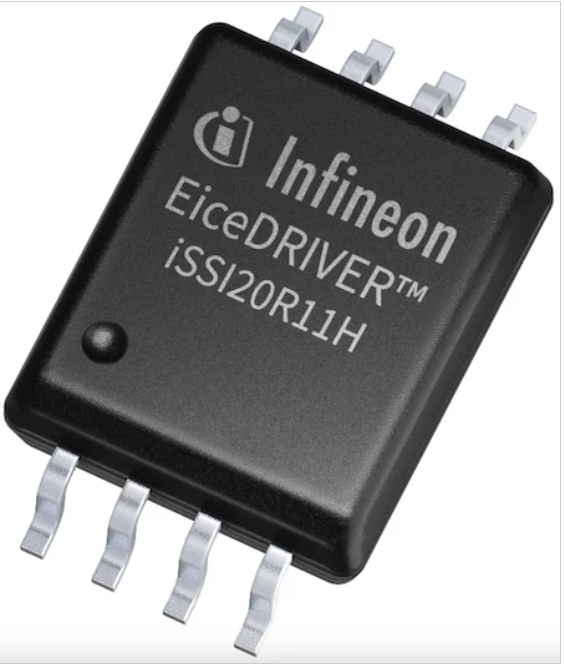

英飞凌的无芯变压器。 图片由英飞凌提供


英飞凌推出新型固态继电器


英飞凌设计了新的固态继电器系列,从而促进更快、更可靠的电路切换。 据该公司称,这些器件提供了一套超越传统光耦固态继电器 (SSR) 的保护功能。


例如,新推出的固态继电器支持比前代产品高 20 倍的能量传输。 此外,这些继电器的 RDS(on) 比现有光耦解决方案低 50 倍,使其能够部署在需要更高电压和功率的应用中。英飞凌报告称,iSSI 通过消除额外部件,提供优于电磁继电器的性能和可靠性,从而使启动功率降低 40%。


英飞凌推出全新芯片级固态继电器,采用无芯变压器技术

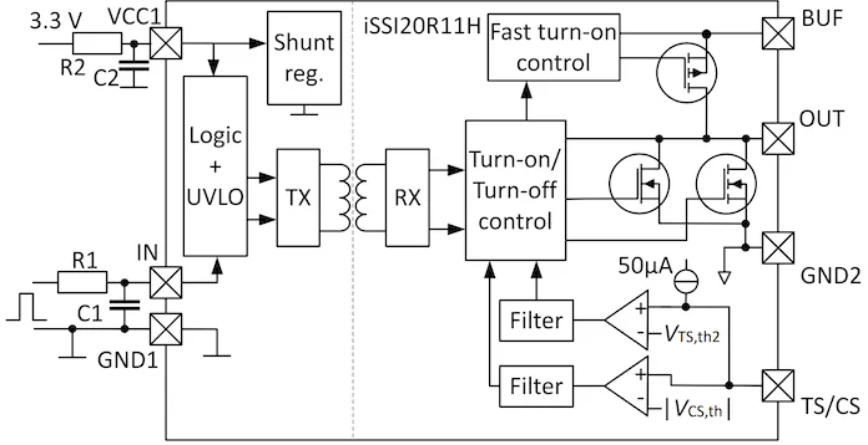

iSSI20R11H 的框图。 图片由英飞凌提供



英飞凌表示,新的 iSSI 系列与英飞凌开关产品组合中的其他产品兼容,包括 CoolMOS S7、OptiMOS 和线性 FET 产品组合。 例如,当与英飞凌的 CoolMOS S7 开关配合使用时,继电器驱动器可简化开关设计,其电阻显着低于光耦解决方案。 这意味着系统具有更长的使用寿命和更低的拥有成本。 在驱动英飞凌 MOS 控制功率晶体管栅极的应用中,与使用可控硅整流器 (SCR) 和 Triac 开关的固态继电器相比,功耗最多可降低 70%。


英飞凌的固态继电器支持定制固态继电器配置,可控制超过 1,000 V 和 100 A 的负载。这种功能与设备的无芯变压器技术一起,使继电器特别适合用于先进的电池管理系统、储能解决方案 、可再生能源系统以及工业和楼宇自动化应用。


固态继电器的关键


固态继电器可防止各种系统中出现不需要的电流反馈。 此功能在从信号处理到电源设计的各种应用中至关重要,在这些应用中,保持电信号的完整性和隔离至关重要。


固态继电器的核心是通过半导体材料实现电隔离的原理。 与可能使用开关元件或光电二极管作为实现隔离手段的机械继电器或光耦继电器不同,固态继电器显着提高了可靠性并减少了响应时间。 例如,通过在半导体衬底内采用电容或磁耦合等方法,继电器可以有效地阻止高压瞬变,同时允许所需的信号或功率流畅通无阻地通过。


英飞凌推出全新芯片级固态继电器,采用无芯变压器技术

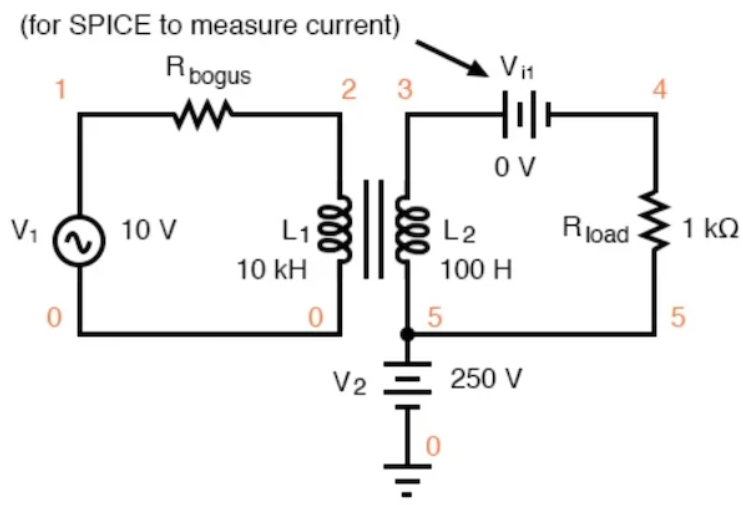

电气隔离的示例



与传统机电继电器或光继电器相比,固态继电器有许多优点。 首先,它们没有开关部件,最大限度地减少了磨损,从而延长了使用寿命并提高了可靠性。 它们还提供更快的响应时间,这对于高速信号处理应用至关重要。 此外,固态继电器在尺寸、效率和抗噪性方面提供了更好的性能,使其非常适合小型化和敏感的电子系统。


最后,固态继电器通过提供卓越的隔离能力来增强电气系统的安全性。 这在医疗设备、工业控制系统和电网应用中尤其重要,在这些应用中,保护敏感组件和操作人员免受高压瞬变的影响至关重要。 将这些继电器集成到半导体芯片中的能力也符合更紧凑和集成电子系统的趋势。


定制固态继电器的多功能选项


英飞凌希望通过其新的 iSSI 系列为工程师提供支持更高效、高性能的高压和电源设计的工具。 得益于无芯变压器设计以及与其他英飞凌开关产品的有意设计兼容性,新的 iSSI 可以有效取代簧片继电器和机电继电器。设计人员可以将 iSSI 与电源开关结合起来,作为定制固态继电器的灵活电路元件。
