【导读】森国科推出一款单相单线圈无刷直流电机散热风扇驱动单芯片G1287A，通过PWM直接输入模式，高效、精确地控制直流无刷马达运转速度，外围元件少，高度集成霍尔、过温保护、欠压保护、过电流保护等机制，面向台式电脑电源、CPU/VGA散热风扇、家电产品等市场提供高性能、高性价比的电机驱动服务。
森国科推出一款单相单线圈无刷直流电机散热风扇驱动单芯片G1287A，通过PWM直接输入模式，高效、精确地控制直流无刷马达运转速度，外围元件少，高度集成霍尔、过温保护、欠压保护、过电流保护等机制，面向台式电脑电源、CPU/VGA散热风扇、家电产品等市场提供高性能、高性价比的电机驱动服务。

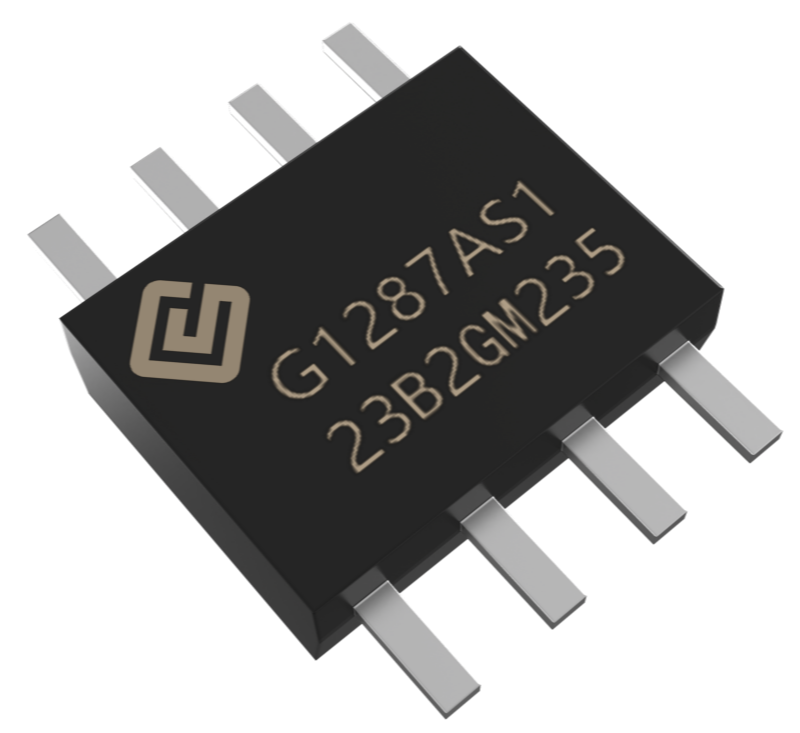

G1287A 采用贴片式SOP8直角封装，在体积和重量上极具优势，灵活性强、满足多种集成电路的使用，符合RoHS规范及无铅、无卤。设计上优化了无刷直流风扇马达的噪声性能，实现了马达低噪声、低抖动运转。G1287A满足工作电源电压范围为 4V 至 24 V，可以轻松驱动额定电流高达500mA（连续）的冷却风扇。该芯片可在-40 ℃~125℃的温度下工作。并且具备以下几大特色：
内置霍尔传感器
通过内置霍尔，减少了外部所需元器件，简化了外部电路，提升了芯片的可靠性，丰富了芯片的应用场景，适应小型化需求。
欠压保护
输入欠压保护，内置过冲吸收电路，无需外接齐纳管。
PWM振荡器输出频率
输出PWM频率由内部时钟电容值大小决定。其典型值为31kHz。
软启动时间
软启动控制模式能够有效抑制马达启动瞬间的尖峰浪涌电流，还能保证低转速运转时马达可靠启动。
过温、过流保护
（TSD) G1287A 过温保护功能。TSD 有温度滞回。
过流保护（OCP) 流经马达线圈上的电流被内置电流侦测器件侦测，通过侦测其大小来阻止其大于设定的电流 限制值。电流限制值大小由芯片内部限制电压和内部电流侦测器件决定。内置电流限制典型 值为 1.0A。
防堵转功能
如果马达被外力或者障碍物卡住，则过驱动电流会引起温度升高而损坏马达，为了防止此类现象，芯片内置锁定保护电路关断内部功率管，切断马达驱动电流。几秒钟后自动重启电路将尝试重新启动。

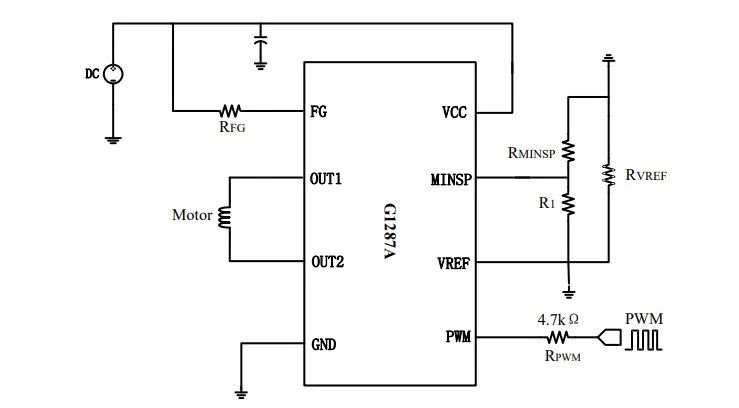

<典型应用框图>

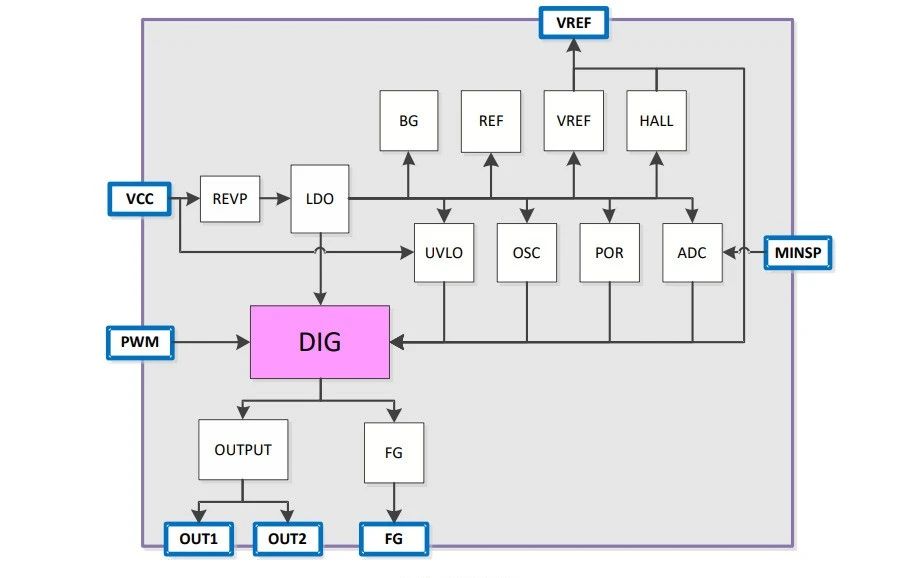

<系统框图>
后续，森国科会根据不同的应用需求，推出多款应用方案，为合作客户赋能。
深圳市森国科科技股份有限公司是一家专业从事功率器件、模块，功率IC的高新科技企业。功率器件主要包括碳化硅二极管、碳化硅MOSFET、IGBT，功率芯片主要包括功率器件驱动芯片、无刷电机驱动芯片两大类。公司总部在深圳市南山区，在深圳、成都、苏州设有研发及运营中心。公司研发人员占比超过70%，研究生以上学历占比50%，来自联发科、海思、比亚迪微电子、罗姆、华润上华等机构，囊括清华大学、电子科技大学、西安电子科技大学、西北工业大学等微电子专业知名院校。
森国科碳化硅产品线为650V和1200V 碳化硅二极管、碳化硅MOSFET、SiC二极管模块、SiC MOSFET 模块，该产品系列广泛应用于新能源汽车、光伏逆变器、充电桩电源模块、矿机电源、通信设备电源、5G微基站电源、服务器电源、工业电源、快充电源、轨道交通电源等。森国科碳化硅产品采用6寸车规级晶圆，具有高耐温，高频，高效，高压特性，已稳步进入国内汽车三电、主流大功率电源、光风储逆变器、充电桩电源模块等上市公司供应链。森国科功率IC采用先进的高压特色工艺，包括功率管及模块的驱动、BLDC及FOC电机的驱动。经过5年的发展，该产品线的团队在BCD工艺，UHV工艺、数模混合、电机驱动算法方面有深厚的积累。功率器件驱动芯片，已经大规模量产中低压系列，即将推出高压系列。在电机驱动芯片方面，已经推出单相BLDC散热风扇电机系列，即将推出三相BLDC电机驱动系列。森国科在中金资本、北汽产投、蓝思科技、凌霄股份、中科海创等股东的助力下，以低成本创新为己任，努力为客户提供高性价比的绿色“芯”动力，成为全球领先的功率半导体公司！
