JAE开发了全塑料圆形一触式锁制连接器,低成本且内置冲压部件

发布时间:2018-12-06 责任编辑:lina

【导读】JAE开发了全塑料型圆形一触式锁制连接器“JB10系列”。除了具有轻、低成本的优点同时,内置冲压部件,备有屏蔽构造。

JAE开发了全塑料型圆形一触式锁制连接器“JB10系列”。除了具有轻、低成本的优点同时,内置冲压部件,备有屏蔽构造。

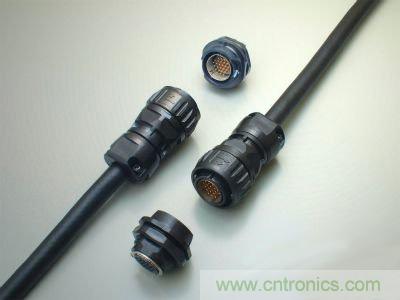

JAE开发了全塑料圆形一触式锁制连接器,低成本且内置冲压部件


本产品有26个PIN针,在连接器嵌合状态下具有IP67等级防水,作为多PIN针信号用连接器被广泛应用于工厂自动化设备、通信设备等领域。

防松螺帽式的插座,更容易安装至面板上,另外插座和面板间用O型环密封,可以确保高可靠性防水。插座现在有前嵌式,后嵌式也正在开发,将来可以根据情况选择连接器的安装方法。

插头是水平连接型,采用免工具即可实现屏蔽线处理的简易接线构造,既方便又保证了线束品质。此外,采用了2处螺母固定的电缆夹具构造,确保了线束具有坚固的保持力。

优点:

全塑料带来更轻、更低成本
操作性和耐震动性良好的一触式嵌合(推-扭转方式)
连接器嵌合状态下实现IP67防水构造
内部屏蔽构造
免工具即可容易实现线束的屏蔽处理
可根据用途选择前嵌式或后嵌式
采用耐震动性强的多点接触构造端子,接触可靠性卓越

应用市场:

机床、机器人、伺服马达、通信设备等各种产业设备

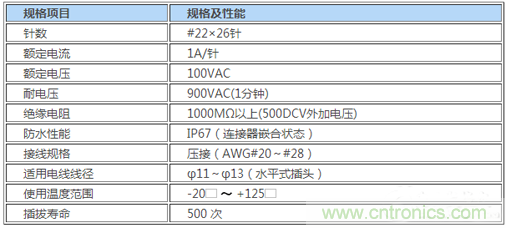

一般规格 【新产品】:

JAE开发了全塑料圆形一触式锁制连接器,低成本且内置冲压部件

材料/表面处理:

JAE开发了全塑料圆形一触式锁制连接器,低成本且内置冲压部件
