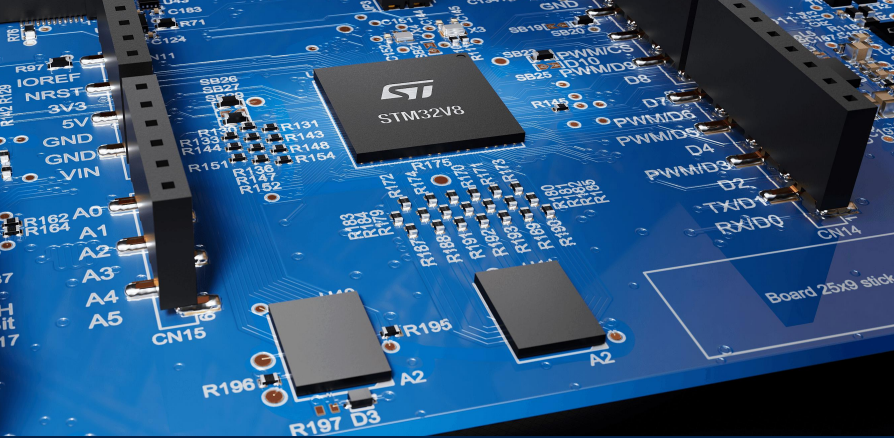

【导读】在边缘计算与工业4.0浪潮汹涌而至的今天，嵌入式系统对实时处理能力与本地智能的需求正经历爆炸式增长。传统微控制器（MCU）虽在成本与功耗上表现均衡，但其算力瓶颈已日益凸显，难以胜任复杂的AI推理、传感器融合及高精度图形处理等任务。2023年11月19日，半导体巨头意法半导体（STMicroelectronics）正式发布了全球首款采用18纳米工艺节点的微控制器——STM32V8。这一举措，不仅是一次简单的产品迭代，更是对整个MCU行业技术发展路径的重新定义。

长期以来，主流MCU为兼顾成本、可靠性与功耗，多徘徊于100纳米以上的成熟制程。然而，STM32V8独辟蹊径，大胆采用了18纳米全耗尽型绝缘体上硅（FD-SOI）工艺，强势将MCU领域带入“20纳米以下”的全新竞技场。更先进的工艺节点，意味着在单位面积内可集成更多晶体管，为达成更高性能、更复杂功能与更大内存容量奠定了物理基础。

Cortex-M85内核与Helium技术加持，AI算力飙升6倍

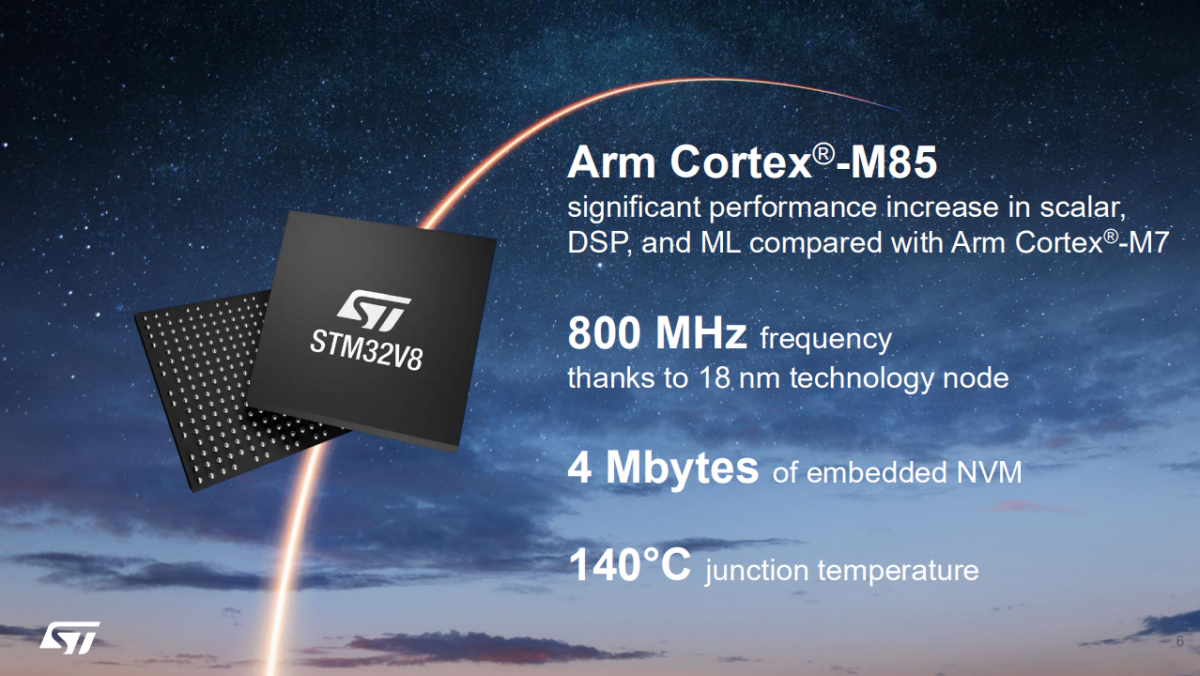

STM32V8的性能核心，源于其内置的Arm Cortex-M85处理器。该内核运行频率峰值高达800MHz，为实时控制应用提供了强大的标量运算能力，据意法半导体通用及汽车MCU事业部副总裁Patrick Aidoune介绍，仅凭内核升级，其标量性能就提升了20%。

真正的性能飞跃来自于集成的Helium M-Profile矢量扩展（MVE）技术。这项技术可以将其理解为专为Cortex-M系列打造的“NEON”SIMD指令集，能够并行处理大量数据。正是得益于Helium，STM32V8在处理设备端机器学习（TinyML）和数字信号处理（DSP）工作负载时表现惊人——相较上一代产品，性能实现了高达六倍的提升！ 在依赖DSP功能的应用中，性能增幅甚至达到了300%至400%。

高集成度：大内存与图形引擎，满足严苛应用需求

为支撑其澎湃算力，STM32V8在存储和图形方面也做了全面升级：

内存配置：最高配备4MB的嵌入式非易失性存储器（eNVM）和1.5MB带ECC保护的RAM，确保大量代码与数据的可靠存储与高速访问。

图形处理：集成专用图形处理模块，包含Chrom-ART图形加速器、硬件JPEG编解码器及TFT LCD控制器，能够高效驱动显示屏，满足工业人机界面（HMI）、智能家电等应用的图形需求。

意法半导体微控制器产品部总裁雷米·埃尔-瓦扎内强调：“STM32V8是我们迄今为止速度最快的STM32微控制器，专为在严苛工作环境下实现高可靠性而设计，能够替代体积更大、功耗更高的应用处理器。”

STM32V8的诞生，直接瞄准了那些过去需要应用处理器（AP）才能胜任的场景。其卓越的性能与高集成度，使其成为以下领域的理想选择：

工业自动化与控制

高级传感器融合

复杂的图像与视频处理

实时语音识别与控制

高要求边缘AI应用

一个极具代表性的案例是：埃隆·马斯克旗下的星链（Starlink）卫星互联网系统，其迷你激光系统已率先采用了STM32V8微控制器。这充分证明了该芯片在极端环境下的可靠性与强大的处理能力。

意法半导体STM32V8的发布，不仅仅是一款新产品的问世，它更吹响了MCU向高性能、高智能化进军的号角。通过拥抱18nm FD-SOI先进工艺，并深度融合AI加速技术，STM32V8成功地为嵌入式开发者和边缘应用打开了通往未来的大门，预示着一個更智能、更高效、更紧密连接的数字世界正加速到来。
