【导读】在数字系统设计中，电源稳定性直接决定了整个系统的可靠性。芯佰微电子推出的CBM809X系列高性能微处理器监控电路，以其卓越的电源监控能力和稳定的复位信号输出，成为数字系统电源可靠性的坚实保障。
精准监控与可靠复位双保障
CBM809X系列专为保障数字系统电源可靠性而设计，能够实时追踪供电电压状态，在通电、断电及电压波动等全生命周期场景下输出稳定复位信号，确保微处理器从稳定状态启动与运行。
该系列采用推挽式复位输出结构（RESET低电平有效），与开漏输出的同类产品相比，无需外接上拉电阻即可直接驱动后续电路。这一设计不仅简化了PCB布局，降低了物料成本与电路复杂度，更特别适用于量产型设备的成本控制需求。

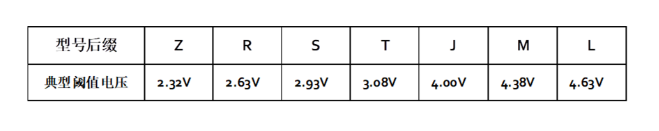

在电压监控精度方面，该器件提供7种精准复位阈值电压选项，覆盖2.32V（CBM809Z）至4.63V（CBM809L）区间。复位功能的可靠性贯穿电源全生命周期：上电时，内部定时器会将复位信号至少保持140ms（典型值240ms），待电源完全稳定后，系统才会启动，从根本上避免了因电源未就绪导致的系统故障。
卓越的低功耗与稳定性
低功耗特性是CBM809X系列的显著优势，其静态电流低至17μA，远低于传统监控电路，为电池供电设备提供了显著的续航优势。同时，芯片内置抗VCC瞬变设计，无需额外滤波电容就能抵御电压波动干扰，进一步提升了电路稳定性，简化了外围元件需求。
多元场景的适配能力
CBM809X系列具备出色的环境适应性与工程适配性。其工作温度范围为-40℃~85℃，可应对车间高温、户外严寒等恶劣环境；存储温度范围扩展至-65℃~150℃，确保运输与仓储过程中性能稳定，无惧极端环境对器件造成影响。
封装设计兼顾小型化与量产需求，提供两种3引脚封装方案：
-
SOT-23封装尺寸为2.9mm×1.3mm×1.0mm，热阻抗270℃/W，适用于常规小型化设备
-
SC70封装更为小巧，尺寸仅2.0mm×1.25mm×0.95mm，热阻抗146℃/W，适用于无人机模块、微型传感器等对空间要求严苛的场景
全场景应用覆盖
便携式电子设备领域：CBM809X系列的17μA超低功耗能显著延长电池续航，1V低压复位有效性完美适配电池欠压场景，小型化封装则节省了机身内部宝贵空间，确保设备在长时间户外作业中稳定运行。
工业控制场景：PLC、变频器等设备对电源稳定性要求极高，CBM809X系列的宽温特性可抵御车间高低温波动，推挽输出确保复位信号无延迟传输，为工业自动化提供可靠保障。
智能仪器与消费电子外设：精准阈值电压确保数据采集不受电源波动干扰；4.38V复位阈值型号可直接适配供电系统，在简化电路设计的同时有效降低生产成本。
