受益于LED技术的广泛应用，汽车照明市场将以超预期的增长速度在2022年增长至359亿美元。自2007年首次在汽车前大灯中引入全LED照明模组以来，LED技术逐渐开始在汽车前大灯设计中普及。LED技术使汽车照明成为车型的一种差异化特征，特别是由于尺寸小，LED能够配合丰富的形状和线条变化，有助于提升车灯辨识度，并实现了很多创新的功能，例如2013年引入的防眩光自适应远光灯。未来，随着技术与市场不断提升，LED在汽车照明领域将会得到更广泛全面的应用。





在此背景下，2016年，汽车照明市场总体规模约为257亿美元，预计到2022年将增长至359亿美元，此期间的复合年增长率（CAGR）约为5.7%。



汽车照明市场主要受汽车外部照明，尤其是前大灯的驱动。前大灯对安全、环保和造型的要求更高，而在这些方面，LED车灯能更好的满足需求。2016年，前大灯的市场营收超过了整体汽车照明市场的2/3；第二大市场是汽车后方照明，占据整体市场的17%；汽车内部照明市场占据整体市场的10%。不过，其增长速度预计将和自动驾驶汽车的发展，以及车内氛围的营造需求挂钩。雾灯、中央高位信号灯及其它尾灯、转向灯、小照明灯共占汽车照明市场剩余的7%。





汽车尾灯可细分为动态转向灯、位置灯、刹车灯等。随着车灯的功能性与灯光效果的丰富，LED的数量与独立控制的需求也越来越迫切，因此使用CAN、LIN等汽车总线进行控制的发展趋势也越来越明显。通过控制可以实现流水灯、迎宾灯、故障诊断等效果，美化车身环境，使汽车照明更加智能化。

图：一款尾灯功能位置图示

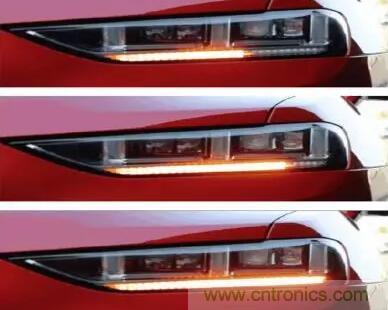

图：一款转向流水灯效果图



国内领先的工业级、汽车级MCU厂商上海芯旺微电子（ChipON Micro）推出的多款通过AEC-Q100认证的车规级MCU——KF8A100系列产品。此系列采用自主研发的KungFu8内核架构处理器，该处理器采用流水线结构，经过了10年的验证，极大提高了指令运行效率和稳定性。此系列的13款车规级MCU针对目标市场进行了功能优化，可以满足汽车照明应用所需要的资源。KF8A100满足Grade1级车规工作温度（-40℃~125℃），最大具备64KB Flash，支持CAN/LIN总线通信，带有100万擦写寿命的DATA EEPROM、ADC、PWM等多种类型资源。



目前KF8A100共推出13款具体型号MCU，Flash从4KB到64KB，封装从TSSOP14到LQFP64，涵盖TSSOP、SOIC、SSOP、QFN、LQFP等各类主流封装类型。

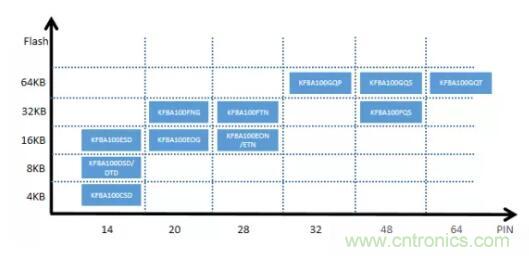

图：KF8A100系列产品路线图



如KF8A100DSD/DTD/ESD是芯旺微针对汽车灯具、电子开关等应用开发的一款小管脚车规级MCU芯片，它拥有丰富的外设和超高的性价比，具备高可靠性、强抗干扰、低功耗等特性。KF8A100DSD/DTD/ESD应用于汽车LED车灯控制场景中，可以实现LED灯条流水转向和呼吸闪烁等变化效果，同时实现LED开短路检测以及输入信号检测、LIN总线通信。基于KF8A100DSD/DTD/ESD，可以实现汽车组合尾灯、汽车转向灯、汽车氛围灯、汽车顶灯等车灯功能。



KF8A100GQP/GQT则是高集成度车规级MCU，内置LIN/CAN总线通信模块，内置多路增强型PWM，支持全桥、半桥输出控制；内置ADC、DAC和多达4路的模拟比较器，可以快速实现对电压、电流信号的监测控制。拥有丰富I/O和外设资源的KF8A100GQP/GQT，可用于贯穿式组合尾灯。







图：组合尾灯控制板



图：KF8A100汽车照明应用原理框图



芯旺微在汽车领域持续耕耘多年，拥有丰富的汽车级MCU设计和量产经验。在汽车照明应用场景中，提供性能卓越的MCU产品和可扩展的产品线，为汽车电子用户提供了优质、多样化的选择，推动汽车照明应用市场的发展。



芯旺微成立十多年来，一直专注于基于自主IP功夫处理器架构的高可靠、高品质MCU器件的研发设计，同时提供ChipON IDE集成开发环境、ChipON PRO编程软件、KungFu8 Minipro 仿真编程器，真正实现从芯片内核设计到工具开发整个生态链的全自有IP。产品应用聚焦于工业、汽车两大高可靠性领域，累计出货超过5亿颗，凭借优异的系统性能和稳定性，已运用于多家世界五百强和国内知名企业。
