为了更好地保护现代电信接口（T1/E1和T3/E3）、百兆/千兆以太网口和USB 2.0接口，防止遭受雷击感应浪涌电流和静电放电（ESD）的破坏，Littelfuse最近特别优化设计了两个新系列的分散式低电容TVS(瞬态电压抑制)二极管阵列（SPA二极管）SP4020和SP4021，这二个新系列TVS二极管阵列通过将低电容控向二极管与一个或两个瞬态抑制二极管集成在一起，可以为3.3V（SP4020）和5V（SP4021）应用提供单向或双向电气威胁保护。这些瞬态抑制二极管产品可安全地吸收较高的雷击感应浪涌电流，是T1/E1/T3/E3、10/100/1000以太网、USB 1.1/2.0等接口的理想选择。

Littelfuse TVS二极管阵列产品系列总监Chad Marak说：“SP4020和SP4021系列是特别针对可接受较高负载电容的电信接口（如千兆以太网口）优化设计的，而且可以很轻松地分别处理高达25A和30A的浪涌电流，这使得它们可有效防止以太网口免遭雷电感应瞬态电流的损坏。”


Littelfuse TVS二极管阵列产品系列总监Chad Marak


这两个系列新产品的典型负载电容为2.5pF，Littelfuse声称它们可提供比市场上其他解决方案低16%的负载电容。实则其主要竞争对手Bourns的对应产品CDSOT23-SRV05-4的典型负载电容高达3.5pF，比SP4020/4021高出40%。更低的负载电容有助于保持高速数据信号的完整性，并将数据丢失率降至最低。CDSOT23-SRV05-4也可以提供承受30A浪涌电流的能力。不过，Littelfuse声称SP4020系列可提供两倍于市场上类似解决方案的功率处理能力，SP4021系列可提供相当于其他解决方案1.5倍的功率处理能力。估计这不是针对Bourns产品而言。

此外，SP4020和SP4021的钳位电压也比CDSOT23-SRV05-4低。在1A电流情况下，Chad Marak表示，SP4020和SP4021的钳位电压分别低至6.3V和9.3V。而CDSOT23-SRV05-4的钳位电压则高达12V。

SP4020和SP4021 TVS二极管阵列除了可提供超强的浪涌电流保护能力以外，它在ESD防护方面的能力也大大高于Littelfuse的ESD保护器件PulseGuard和AEM科技最新的GcDiode玻璃陶瓷ESD保护二极管。“SP4020和SP4021具有超强的浪涌电流和ESD保护能力，可帮助设计工程师达到并超过IEC61000-4-2（4级）和IEC61000-4-5（2级）等所有相关行业标准的要求。”Chad Marak表示，“其强大的功率处理能力和较低的动态电阻确保了其卓越的箝位性能，可防止当今敏感的芯片组过早失效。”

不管是PulseGuard还是GcDiode，其能防护的最高直接接触ESD冲击电压也只能达到8KV，而SP4020和SP4021系列TVS二极管阵列能够承受30KV ESD电压的冲击。ESD保护二极管能够承受的电流不超过1A，因此不能用于防护雷电感应产生的浪涌电流。

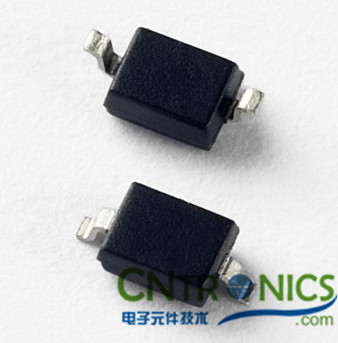

图题：Littelfuse最新低电容TVS二极管阵列SP4020和SP4021

总而言之，SP4020和SP4021的性能特色可归结为：
1） 与市场上类似的解决方案相比，可为监管标准规定的电气威胁提供更高的保护能力：功率处理能力分别提升2倍（SP4020）和1.5倍（SP4021）；
2）有助于保持T3/E3、千兆以太网和USB 2.0接口数据的信号完整性，并将数据丢失率降至最低；
3）性能远超IEC61000-4-2标准的最高等级（±8kV），可在安装和维护设备时提供更高的可靠性；
4）为敏感的芯片集提供低箝位电压，防止其发生灾难性故障并最大程度地提高系统可靠性。

SP4020和SP4021系列采用SOD323封装，每卷3,000个。价格方面信息不详，有兴趣读者需要直接联系Littelfuse代理商或Littelfuse本身。
